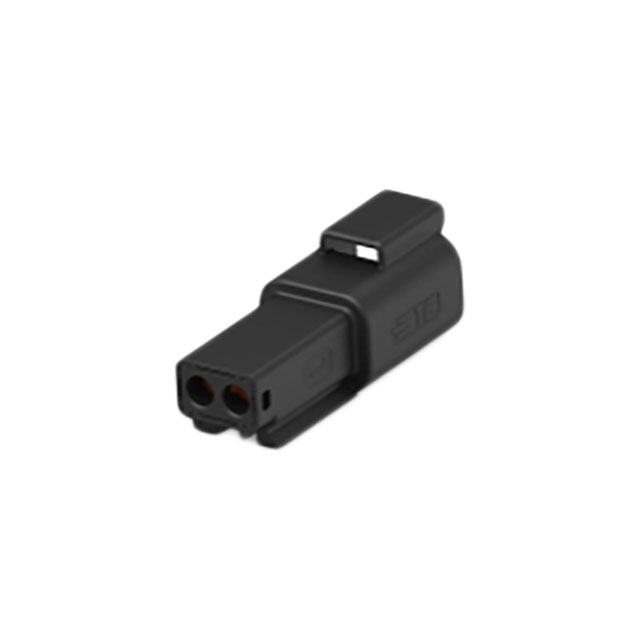

93444-1101

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Holder,Receptacle 1 2pin Male Pin 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0
TE CONNECTIVITY 矩形连接器 - 外壳 93444-1101

93444-1101概述

    电子元器件产品技术手册

    产品简介


    本文介绍的是TE Connectivity的2CCT DT-XT插座连接器(Product Code: X-2600022)。这款插座连接器主要用于高可靠性要求的工业、航空航天和汽车电子等领域,适用于各种需要高电流传输和强抗干扰能力的应用场合。

    技术参数


    以下是该插座连接器的技术规格:
    - 材料与表面处理:
    - 插座外壳:玻璃纤维增强尼龙(Nylon GF30)
    - 密封圈:硅橡胶
    - 后盖:黑色玻璃纤维增强尼龙(Nylon GF30)
    - 热缩管外壳:黑色玻璃纤维增强尼龙(Nylon GF30)
    - 尺寸:
    - 长度:58.5 ± 0.5 mm
    - 宽度:17.7 ± 0.3 mm
    - 厚度:17.4 ± 0.3 mm
    - 重量:
    - 具体重量见产品规格表。
    - 电缆直径范围:
    - 大直径:2.23 mm - 3.68 mm(密封颜色:绿色)
    - 小直径:1.20 mm - 3.05 mm(密封颜色:橙色)
    - 耐环境性能:
    - 工作温度范围:-40°C至+125°C
    - 耐湿性:IP67防护等级

    产品特点和优势


    - 材料选择:采用玻璃纤维增强尼龙和硅橡胶,确保产品的机械强度和耐热性,同时具备良好的抗老化性能。
    - 热缩管设计:热缩管外壳使安装更方便,且能提供额外的机械保护。
    - 高电流传输:适合大电流应用场景,能够承受高电流负荷而不易损坏。
    - 优良的密封性:IP67防护等级,能有效防止灰尘和水进入,保证连接器的长期稳定运行。

    应用案例和使用建议


    这款插座连接器广泛应用于工业自动化设备、电力系统、通讯设备和汽车电子等领域的电缆连接。例如,在工业自动化设备中,它可以用于电机、传感器和其他机电设备之间的连接。在汽车电子领域,它可用于发动机控制单元、刹车系统等关键部位。
    使用建议:
    - 在安装时,请确保连接器与配套插头组装正确,以避免损坏连接器内部结构。
    - 安装过程中,应严格按照工艺要求进行密封处理,以确保连接器的密封性和防水防尘效果。

    兼容性和支持


    此款插座连接器可以与TE Connectivity生产的相应型号的插头组装,具体型号为PN X-2600023-X。制造商提供了详尽的产品支持和技术咨询服务,用户可以通过官方渠道获取相关技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法完全插入插座 | 检查电缆直径是否符合规格要求,重新安装密封圈 |
    | 连接不稳定 | 确认插头与插座之间是否有足够的接触压力,检查是否存在物理障碍 |

    总结和推荐


    这款TE Connectivity的2CCT DT-XT插座连接器在高可靠性、高电流传输和恶劣环境下的适应性方面表现出色。适用于多种严苛的工业应用环境。鉴于其卓越的功能和广泛的应用范围,我们强烈推荐使用该产品。同时,我们建议用户在选购时考虑制造商提供的全套支持服务,以确保产品的最佳使用效果。

93444-1101参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Holder,Receptacle
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

93444-1101厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

93444-1101数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 93444-1101 93444-1101数据手册
