6-440129-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: High Performance Interconnect 2.0mm Housings are the female receptacle connector of the 2.0mm High Performance Interconnect product family. They are available in single row with 2 to 16 positions and dual row with 6 to 32 positions, and mate with a male header. High Performance Interconnects can be used across several industries including Business & Retail Equipment, Industrial, Consumer Devices and Medical. Common applications for High Performance Interconnects are copiers, printers, appliances, industrial controls, laptops, game consoles and medical monitors.
供应商型号: 26M-6-440129-2
供应商: 云汉优选
标准整包数: 10

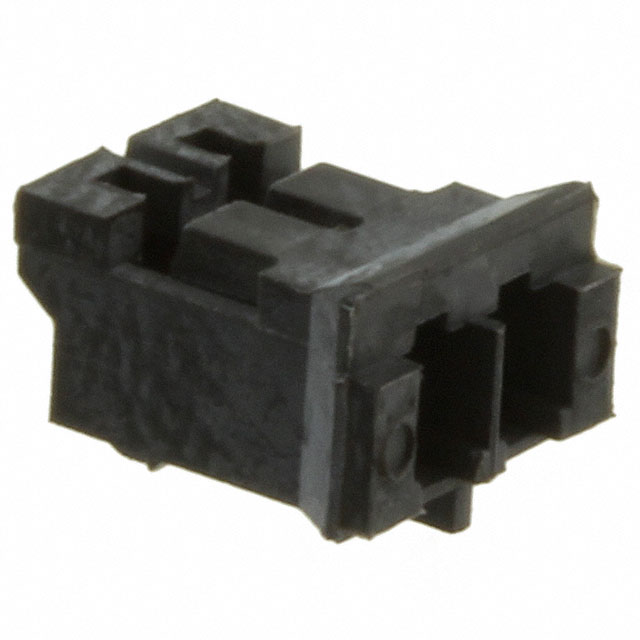

TE CONNECTIVITY 矩形连接器 - 外壳 6-440129-2

6-440129-2概述

    High Performance Interconnect (HPI) Connectors: A Comprehensive Guide

    1. 产品简介


    High Performance Interconnect (HPI) 连接器是 TE Connectivity(TE)公司提供的高性能线对板连接器系统。这些连接器具有多种中心线间距选项(1.0mm, 1.25mm, 1.5mm, 2.0mm 和 2.5mm),适用于需要高信号或低功率传输的应用场景。通过垂直和水平(直角)安装方式,HPI连接器为设计提供了灵活性。此外,它们具有方形插针技术,可与行业标准产品互换。
    主要功能:
    - 高信号传输
    - 低功率传输
    应用领域:
    - 商业及零售设备
    - 消费电子产品
    - 工业设备
    - 汽车
    - 医疗设备
    - 家用电器

    2. 技术参数


    HPI连接器的技术规格如下表所示:
    | Spec Group | Centerline (mm) | PCB Termination Style | Product Specification | Application Specification | Rated Current (Amps) | Rated Voltage (Max.) | Operating Temp. |

    | A | 1.00 | SMT | 108-57264 | 1.00 | 50 AC/DC | -55 to 105°C |
    | B | 1.00 | SMT | 108-115169 | 1.00 | 50 AC | -40 to 85°C |
    | C | 1.25 | SMT & DIP | 108-57225 | 1.00 | 100 AC | -40 to 85°C |
    | D | 1.25 | SMT & DIP | 108-57499 | 1.00 | 125 AC/DC | -25 to 85°C |
    | E | 1.25 | SMT & DIP | 108-57273 | 1.00 | 100 AC | -40 to 85°C |
    | F | 1.50 | SMT | 108-57631 | 3.00 | 250 AC | -55 to 105°C |
    | G | 2.00 | SMT & DIP | 108-51087 | 3.00 | 250 AC/DC | -25 to 85°C |
    | H | 2.00 | SMT & DIP | 108-57100 | 3.00 | 250 AC/DC | -25 to 85°C |
    | I | 2.00 | SMT & DIP | 108-57499 | 1.00 | 125 AC/DC | -25 to 85°C |
    | J | 2.00 | SMT & DIP | 108-57217 | 3.00 | 100 DC | -25 to 85°C |
    | K | 2.50 | SMT & DIP | 108-57099 | 3.00 | 250 AC/DC | -25 to 85°C |
    | L | 2.50 | SMT & DIP | 108-57175 | 3.00 | 250 AC/DC | -40 to 105°C |
    特点:
    - 1.0mm 至 2.5mm 中心线间距
    - 垂直和水平 PCB 安装方式
    - 通孔(DIP)和表面贴装(SMT)端接
    - 极化设计
    - 部分和全包裹式保护
    - 方形端子
    - 卡扣和镀金选项
    优势:
    - 提供设计灵活性
    - 成本效益的线对板解决方案
    - 确保正确的产品兼容性
    - 防止引脚接触干扰
    - 可与行业标准设计互换

    3. 应用案例和使用建议


    应用场景:
    - 商业和零售设备:复印机、打印机、扫描仪、传真机、投影仪、自动售货机、ATM 机
    - 工业行业:家电、工业控制、GPS、恒温器、HVAC、照明
    - 消费电子产品:个人电脑、超薄笔记本、游戏机、顶盒、立体声设备
    - 医疗行业:医疗显示器、成像系统、便携式站、治疗设备
    使用建议:
    - 对于需要高信号或低功率传输的应用,选择合适的中心线间距和端接方式至关重要。
    - 为了增强连接的可靠性,在一些应用中可以考虑使用外部锁定功能。
    - 了解具体应用的电流和电压要求,以确保选择合适的产品型号。

    4. 兼容性和支持


    HPI连接器兼容大多数行业标准产品,并且可以通过方形插针技术实现互换。TE Connectivity 提供广泛的技术支持和服务,包括在线工具和手动工具,以帮助用户更好地使用这些产品。如果您需要进一步的支持,您可以联系 TE 的技术支持中心。

    5. 常见问题与解决方案


    问题1:
    您将使用什么规格的电线(AWG)?
    解答1:
    TE 的 HPI 产品接受 22-32 AWG 规格的电线。请注意,AWG 数字越大,电线越细,电流承载能力可能越低。例如,32 AWG 比 22 AWG 更细,电流承载能力较低。
    问题2:
    您是在设备内传输信号还是低功率?
    解答2:
    HPI 产品是一种简单的互连解决方案,可用于传输信号或低功率,适用于多个行业的多种应用。
    问题3:
    您的应用是否包含风扇、电机、开关、显示器或其他简单设备?
    解答3:
    HPI 产品可能是控制这类辅助设备的理想解决方案。
    问题4:
    您的应用是否需要锁定功能来增强插头组件与插座之间的连接?
    解答4:
    如果您的应用需要一个安全的连接保持功能,TE 的 1.0mm 和 2.0mm HPI 产品系列提供外部锁定功能,以提高互连系统的可靠性。
    问题5:
    您的应用有哪些技术要求?
    解答5:
    您应该询问客户的电流和电压需求。在选择小间距线对板产品时,通常电流(以安培为单位)是决定性的因素。其他需要考虑的信息包括操作温度、PCB 实际区域、高度限制、材料限制等。
    问题6:
    为应用 TE 的线对板产品有哪些工具可用?
    解答6:
    TE 的工具部门提供各种手动工具、半自动工具和全自动工具。请访问 https://www.te.com/usa-en/products/application-tooling.html 来确定符合您需求的工具。

    6. 总结和推荐


    综上所述,TE 的 High Performance Interconnect (HPI) 连

6-440129-2参数

参数
排数 1
触头端接 压接
针脚数 2pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
长*宽*高 5.8mm(长度)*4.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
