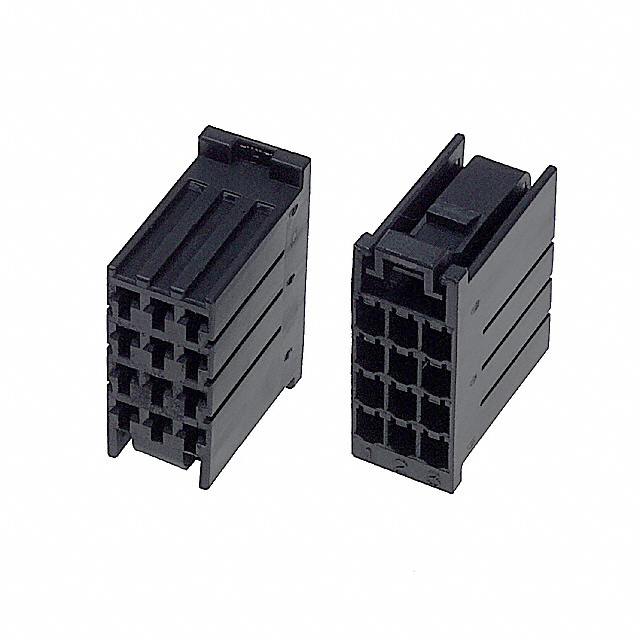

178214-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Receptacle 4 12pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 32.09mm(长度)*12.22mm(宽度)
供应商型号: 178214-1
供应商: 国内现货
标准整包数: 300
TE CONNECTIVITY 矩形连接器 - 外壳 178214-1

178214-1概述

    D-3200S 高压版动态系列连接器技术手册

    1. 产品简介


    D-3200S 是 AMP 动态系列连接器中的高电压版本,基于标准 D-3100S 进行设计,适用于需要高电压传输的应用场景。这类连接器主要用途广泛,包括开关调节器、伺服电机和逆变器等领域。其基本构造包括插座和插头两部分,均提供多种配置选项以适应不同的安装需求。

    2. 技术参数


    - 外观尺寸:高度为14.16至34.48毫米,宽度为24.62至44.94毫米(具体尺寸请参见技术手册)。
    - 板载间距:水平类型为200密尔(5.08毫米)。
    - 介电强度:耐电压测试值为2200伏(持续1分钟)。
    - 电压等级:每个连接器的额定电压为600伏。
    - 材料:插头材料为聚苯硫醚(PPS)。
    - 包装形式:采用管式包装。

    3. 产品特点和优势


    D-3200S 高压版具有独特的键位防错设计,可防止连接器半体间的误匹配。此外,它具有出色的电气特性和机械强度,能够在高电压环境下稳定运行。特别是在工业应用中,如伺服电机和逆变器中,能够提供可靠的电力传输和信号传输。

    4. 应用案例和使用建议


    - 开关调节器:作为电源管理的关键部件,确保高效率和稳定性。
    - 伺服电机和逆变器:在电力转换过程中提供可靠接口,保障系统正常运行。
    - 使用建议:在安装时务必遵循手册中的安装指导,确保适当的板厚和正确的扭矩设置,以避免损坏连接器。

    5. 兼容性和支持


    D-3200S 支持多种板上配置,既可水平安装也可垂直安装,适用于不同类型的电路板。厂家提供了详尽的技术支持和维护服务,可通过制造商的官方网站联系技术支持团队。

    6. 常见问题与解决方案


    - 问题一:如何确保正确安装?
    - 解决方案:严格按照技术手册中的指示操作,确保安装位置和方向正确。
    - 问题二:如何确定合适的板厚?
    - 解决方案:选用1.6-2.4毫米±0.1毫米厚度的电路板,以保证连接器的稳固安装。
    - 问题三:如何避免误配?
    - 解决方案:利用D-3200S 的独特键位设计,根据不同的键位组合选择相应的连接器半体。

    7. 总结和推荐


    总体而言,D-3200S 高压版动态系列连接器凭借其卓越的性能、可靠的设计和广泛的适用范围,在高电压应用领域表现出了极高的竞争力。我们强烈推荐在需要高电压电力传输和信号传输的应用场景中使用此产品。通过详细的技术手册和厂家的支持,用户可以轻松安装和维护这些连接器,确保系统的高效运行。

178214-1参数

参数
针脚数 12pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 4
触头端接 压接
长*宽*高 32.09mm(长度)*12.22mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

178214-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

178214-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 178214-1 178214-1数据手册

178214-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
