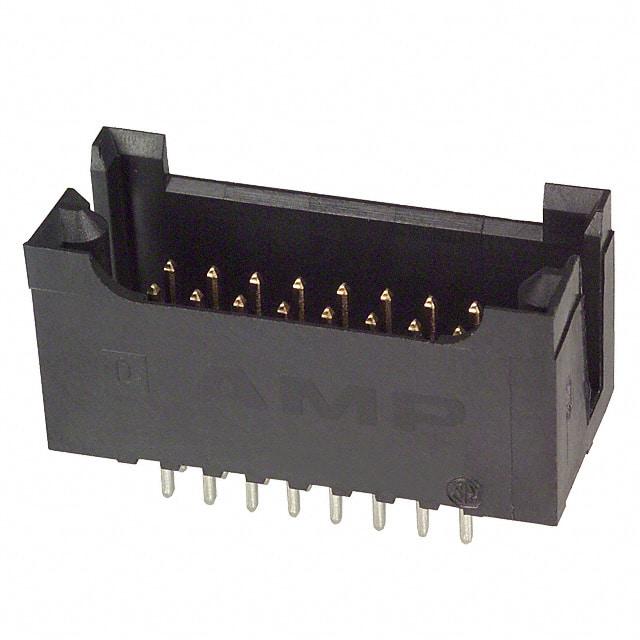

6-102692-5

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Header,Push-Pull 2 16pin 推挽式 Male Pin 黑色 通孔安装
供应商型号: JY-6-102692-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 6-102692-5

6-102692-5概述

    # 电子元器件产品技术手册:PCB Mount Header, 垂直安装,板对板连接

    产品简介


    产品类型: PCB Mount Header
    主要功能: 板对板垂直安装,提供信号传输和电路连接
    应用领域: 广泛应用于各种电子产品,如计算机主板、通信设备、工业自动化控制系统、医疗设备等领域。

    技术参数


    - 产品型号: 6-102692-5
    - 产品系列: AMPMODU Headers
    - 安装方式: PCB垂直安装
    - 连接方式: 板对板连接
    - 接触点数: 16位
    - 中心线间距: 2.54 mm (0.1 in)
    - 颜色: 黑色
    - 接插件材料: 磷青铜基材,金镀层
    - 接触面积镀层厚度: 0.762 μm (30 μin)
    - 焊接方法: 通孔焊接
    - 焊脚尺寸: 0.64 mm (0.025 in)
    - 焊脚长度: 4.57 mm (0.18 in)
    - 最大额定电流: 2 A
    - 最大操作电压: 250 VAC
    - 耐压等级: 750 VACrms
    - 工作温度范围: -65°C 至 105°C (-85°F 至 221°F)

    产品特点和优势


    - 全屏蔽设计: 防止电磁干扰,确保信号传输的稳定性。
    - 高可靠性: 通过严格的电气特性和机械性能测试。
    - 兼容性好: 可与多种标准电路板连接,适用于不同行业。
    - 环保材料: 符合RoHS标准,对环境友好。
    - 兼容性强: 兼容多款相关产品,如6-102692-3和6-102692-7。

    应用案例和使用建议


    应用案例
    - 计算机主板: 用于CPU与内存之间的连接。
    - 工业控制系统: 在PLC系统中用于模块间的信号传输。
    - 医疗设备: 用于监控设备内部各模块之间的连接。
    使用建议
    - 选择合适的焊锡温度: 确保焊锡过程稳定,防止焊点松动。
    - 注意接触面积: 确保接触面平整无损,提高导电性能。
    - 环境温度控制: 在极端温度环境下使用时,需考虑散热措施。

    兼容性和支持


    - 兼容其他产品: 如上所述,与多个AMPMODU Headers系列产品兼容。
    - 支持服务: 提供专业客服和技术支持,拨打+1 800 522 6752获取帮助。
    - 文档资源: 包含产品手册、技术图纸和CAD文件,便于设计和集成。

    常见问题与解决方案


    - 问题: 接触不良
    - 解决方案: 检查焊点是否有虚焊现象,必要时重新焊接。
    - 问题: 导电性能不稳定
    - 解决方案: 确认焊接质量和接触面积,确保镀层完好。
    - 问题: 工作温度超出限制
    - 解决方案: 在极端温度下使用时,采取适当的散热措施。

    总结和推荐


    该产品具备优异的信号传输能力和可靠的机械结构,符合严格的环保标准,广泛应用于多种行业。建议在需要高性能和高可靠性的电路板连接场合优先选用。
    总结来说,这款PCB Mount Header具备出色的功能和广泛的应用范围,且在多个方面都有明显的优势,强烈推荐在相关项目中使用。

6-102692-5参数

参数
触头端接 -
针脚数 16pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 管装

6-102692-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-102692-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 6-102692-5 6-102692-5数据手册

6-102692-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
