3-647117-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 1 4pin 摩擦锁 Male Pin 黑色 通孔安装 10.16mm(长度)*13.71mm(高度)
供应商型号: N-3-647117-4
供应商: 云汉优选
标准整包数: 1

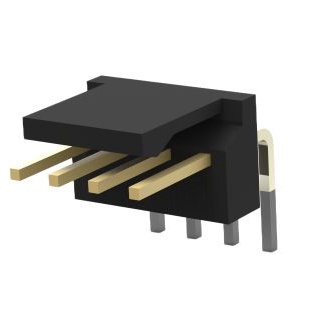

TE CONNECTIVITY 矩形连接器 - 外壳 3-647117-4

3-647117-4概述


    产品简介


    本电子元器件为MTA-100高溫接插件,专为需要抗高溫环境的应用设计。它采用摩擦锁紧结构,能够提供稳固的连接。该接插件配备右角度弯插头,方便布线安装。每个位置具有预浸焊盘,使得焊接过程更加简便高效。主要应用于航空航天、汽车、工业自动化等领域。

    技术参数


    | 参数 | 描述 | 值 |
    |
    | 接触点材料 | 铜合金 | - |
    | 接触点镀层 | 金镀层 | 0.00076 mm (0.000030 英寸) |
    | 接触点镀层 | 镍钯 | 0.00127 mm (0.000050 英寸) |
    | 接触点镀层 | 锡铅 | 0.00381-0.00889 mm (0.000150-0.000350 英寸) |
    | 接触点尺寸 | -A- | 1.65 mm (0.065 英寸) |
    | 端子负载能力 | 最小轴向力 | 13 牛顿 (3 磅) |
    | 额定温度范围 | - | -40°C 至 150°C |
    | 连接方式 | 摩擦锁紧 | - |

    产品特点和优势


    1. 耐高温设计:接插件能在高达150°C的环境中稳定工作,适用于极端温度条件下的应用。
    2. 稳固的连接性:通过摩擦锁紧机制,确保连接在振动和冲击环境下依然稳固可靠。
    3. 兼容多种焊接方式:支持预浸焊盘,简化了焊接过程。
    4. 易于安装:右角度弯插头设计使布线更加灵活,安装方便。

    应用案例和使用建议


    应用案例:
    - 航空航天领域:用于传感器和控制系统的连接。
    - 汽车行业:用于发动机控制单元(ECU)的连接。
    - 工业自动化:用于机器视觉系统和其他精密设备的连接。
    使用建议:
    1. 在安装过程中,确保所有接插件的位置对准正确,以避免连接不稳定。
    2. 使用适当的工具进行焊接,确保焊接质量。
    3. 定期检查接插件的连接状态,特别是在极端环境条件下。

    兼容性和支持


    MTA-100接插件可以与标准PCB板兼容,但需注意安装孔径的要求。厂商提供详尽的技术支持和售后服务,包括产品安装指导、维护服务等。

    常见问题与解决方案


    1. 问题:接触不良或信号传输不稳定。
    解决办法:检查接插件的安装是否牢固,焊接质量是否达标。
    2. 问题:连接时出现卡滞现象。
    解决办法:检查插头与插座的匹配度,必要时更换新的接插件。
    3. 问题:长时间使用后,信号质量下降。
    解决办法:定期清洁和维护接插件,保持良好的连接状态。

    总结和推荐


    MTA-100接插件凭借其出色的耐高温性能和稳固的连接性,在各种苛刻环境下表现出色。它的多种优势使其成为航空航天、汽车和工业自动化等领域的理想选择。我们强烈推荐此产品,特别是针对需要在恶劣环境中工作的应用场景。

3-647117-4参数

参数
触头端接 -
针脚数 4pin
类型 Friction Lock,Header
颜色 黑色
触头类型 Male Pin
紧固类型 摩擦锁
排数 1
长*宽*高 10.16mm(长度)*13.71mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,袋装

3-647117-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-647117-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 3-647117-4 3-647117-4数据手册

3-647117-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
