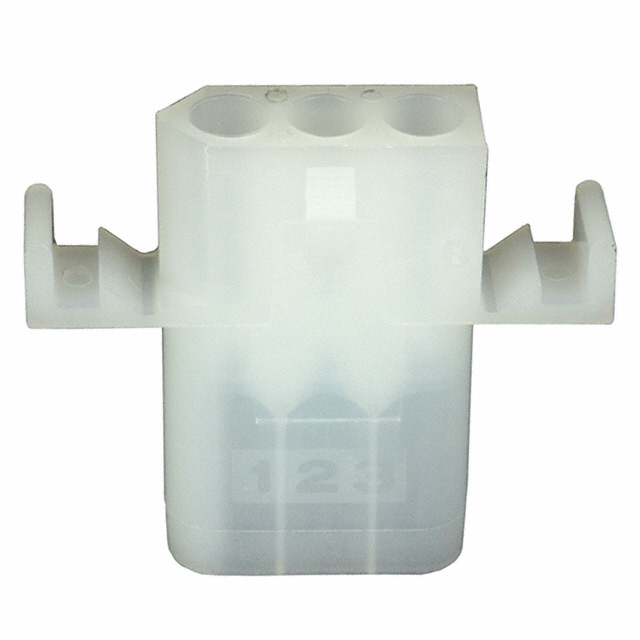

770071-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 1 3pin 滑锁 Male or Female 压接 自然色 卡入式安装,按扣安装,面板安装 31.12mm(长度)*28.58mm(高度)
供应商型号: 770071-1
供应商: 国内现货
标准整包数: 100
TE CONNECTIVITY 矩形连接器 - 外壳 770071-1

770071-1概述

    文章:5.0 mm Power Key Connectors 技术手册解析

    产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是一款紧凑型设计的电源电路连接器,中心线间距为5.0 mm,适用于电线到印刷电路板(Wire-to-Board)连接。该系列连接器采用软壳材质,具有双锁板和清晰点击声设计,确保插入方便,同时提供完整负载接触。此外,连接器还具备防缠绕功能,适合各种家用电器,尤其是燃气器具的应用。

    技术参数


    - 中心线间距:5.0 mm
    - 标准密度
    - 工作高度:19.4 mm(接合时)
    - 电压额定值:300 VAC
    - 电流额定值:10 A(最大值)
    - 工作温度范围:-30°C 至 +105°C
    - 适用导线规格:24-16 AWG
    - 适用PCB厚度:1.6 mm

    产品特点和优势


    1. 紧凑设计:提供高集成度,节省空间。
    2. 易于操作:独特的双锁板设计,提供安全稳定的接触点,防止松动。
    3. 多功能:多种颜色编码,可有效避免误配,并减少零件数量,简化采购和库存管理。
    4. 耐久性:通过了UL和CSA认证,确保安全可靠。
    5. 优化的装配效率:新键位机制不仅提升装配效率,而且能防止错误连接。

    应用案例和使用建议


    5.0 mm Power Key Connectors 主要应用于家用电器,特别是在燃气器具中。在实际应用中,这些连接器可以有效简化安装过程,提高装配效率。建议在选择使用时注意匹配导线规格和PCB厚度,以确保最佳性能。

    兼容性和支持


    - 与其他同类电子元器件兼容,便于系统集成。
    - 厂商提供了详细的技术文档和工具支持,如适用导线规格和工具的详细说明,帮助用户更好地安装和维护。

    常见问题与解决方案


    - Q:如何检查连接器是否正确安装?
    - A: 通过听插入时的清晰点击声来确认;确保锁板完全闭合。

    - Q:连接器的最大电流是多少?
    - A: 最大电流为10 A,具体数值可能因导线规格和接点数量而有所不同。

    总结和推荐


    5.0 mm Power Key Connectors 是一款高性能、高可靠性的电源电路连接器,特别适合家用电器中的关键连接。其紧凑设计、易于装配及多种保护措施使其在市场上具有显著的优势。总体而言,推荐此产品用于需要高效、可靠电源连接的应用场合。
    希望这篇解析能为您提供有关5.0 mm Power Key Connectors 的全面信息,并为您的项目选择提供参考。

770071-1参数

参数
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 3pin
长*宽*高 31.12mm(长度)*28.58mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

770071-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770071-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 770071-1 770071-1数据手册

770071-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
