2-1969604-0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY

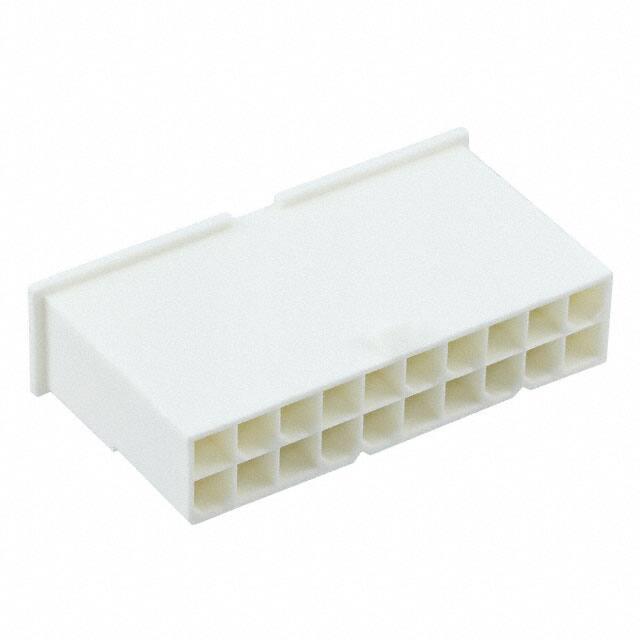

产品描述: Locking Ramp,Plug 2 20pin 滑锁 Male Pin 压接 自然色 导线安装,自由悬挂,通孔安装 45.2mm(长度)
供应商型号: 2-1969604-0
供应商: Master
标准整包数: 500
TE CONNECTIVITY 矩形连接器 - 外壳 2-1969604-0

2-1969604-0概述


    产品简介


    本文介绍的是由TE Connectivity生产的PLUG HOUSING(插头外壳)。这种插头外壳主要用于连接不同电子设备,具备高度的安全性和可靠性。它们广泛应用于消费电子、工业控制、通信设备以及各种电器装置中。

    技术参数


    - 材料: 尼龙(Polyamide)
    - 阻燃等级: UL94V-2,适用于厚度为0.38mm、1.5mm和3.0mm的部件
    - 燃烧特性:
    - 火焰蔓延指数(GWFI): 800°C(厚度为0.38mm和0.75mm)
    - 火焰蔓延指数(GWFI): 960°C(厚度为1.5mm和3.0mm)
    - 火焰点火温度(GWIT): 825°C(厚度为0.38mm、0.75mm、1.5mm和3.0mm)
    - 尺寸:
    - A: 23.80mm (参考值)
    - B: 9.60mm (参考值)
    - C: 11.60mm (参考值)
    - D: 3.40mm (典型值)
    - L: 尺寸随位置而变化(典型值)

    产品特点和优势


    这款PLUG HOUSING的优势在于其卓越的防火性能和安全性。通过符合IEC 60695标准的GWFI和GWIT测试,确保其在高温环境下也能提供可靠保护。此外,这些插头外壳具有高耐温性,适用于多种恶劣环境条件。

    应用案例和使用建议


    应用案例:此插头外壳广泛用于家用电器如冰箱、洗衣机等设备,以及工业控制系统和通信设备。例如,在工业自动化系统中,它们能够有效隔离电路,防止意外短路。
    使用建议:
    - 在安装过程中,确保所有电气连接都符合安全规范,避免产生过热现象。
    - 定期检查插头外壳是否有损坏或老化迹象,如有必要应及时更换。

    兼容性和支持


    - 兼容性: 本产品可与TE Connectivity系列的其他连接器配合使用,以构建更复杂的电气连接系统。
    - 支持与维护: TE Connectivity提供了全面的技术支持,包括在线文档、培训课程和客户服务中心。对于安装和使用过程中遇到的问题,公司可以迅速提供解决方案和技术支持。

    常见问题与解决方案


    1. 问题: 插头外壳出现过热现象。
    - 解决方案: 检查电气连接是否正确且安全,必要时更换外壳。
    2. 问题: 外壳表面出现裂纹。
    - 解决方案: 及时更换新的插头外壳,以避免可能的安全隐患。

    总结和推荐


    总体而言,TE Connectivity的PLUG HOUSING以其出色的防火特性和可靠的性能,在各类电子设备中得到了广泛应用。其耐用性和稳定性使其成为市场上的一款优质产品。综上所述,我们强烈推荐这款产品给需要高安全性和可靠性的应用场合。
    希望这篇文章能帮助您更好地了解TE Connectivity的PLUG HOUSING,并为其在更多领域的应用提供指导和支持。

2-1969604-0参数

参数
颜色 自然色
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 20pin
类型 Locking Ramp,Plug
长*宽*高 45.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

2-1969604-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1969604-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2-1969604-0 2-1969604-0数据手册

2-1969604-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3661 ¥ 3.0442
1000+ $ 0.3399 ¥ 2.8258
2500+ $ 0.2971 ¥ 2.4691
5000+ $ 0.2913 ¥ 2.3853
7500+ $ 0.276 ¥ 2.2601
10000+ $ 0.2687 ¥ 2.2005
15000+ $ 0.2495 ¥ 2.0432
25000+ $ 0.2495 ¥ 2.0432
库存: 1000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1522.1
