2377780-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 1734-2377780-4-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 2377780-4

2377780-4概述

    电子元器件技术手册:36POS, MCP 1.5K 插头组件

    产品简介

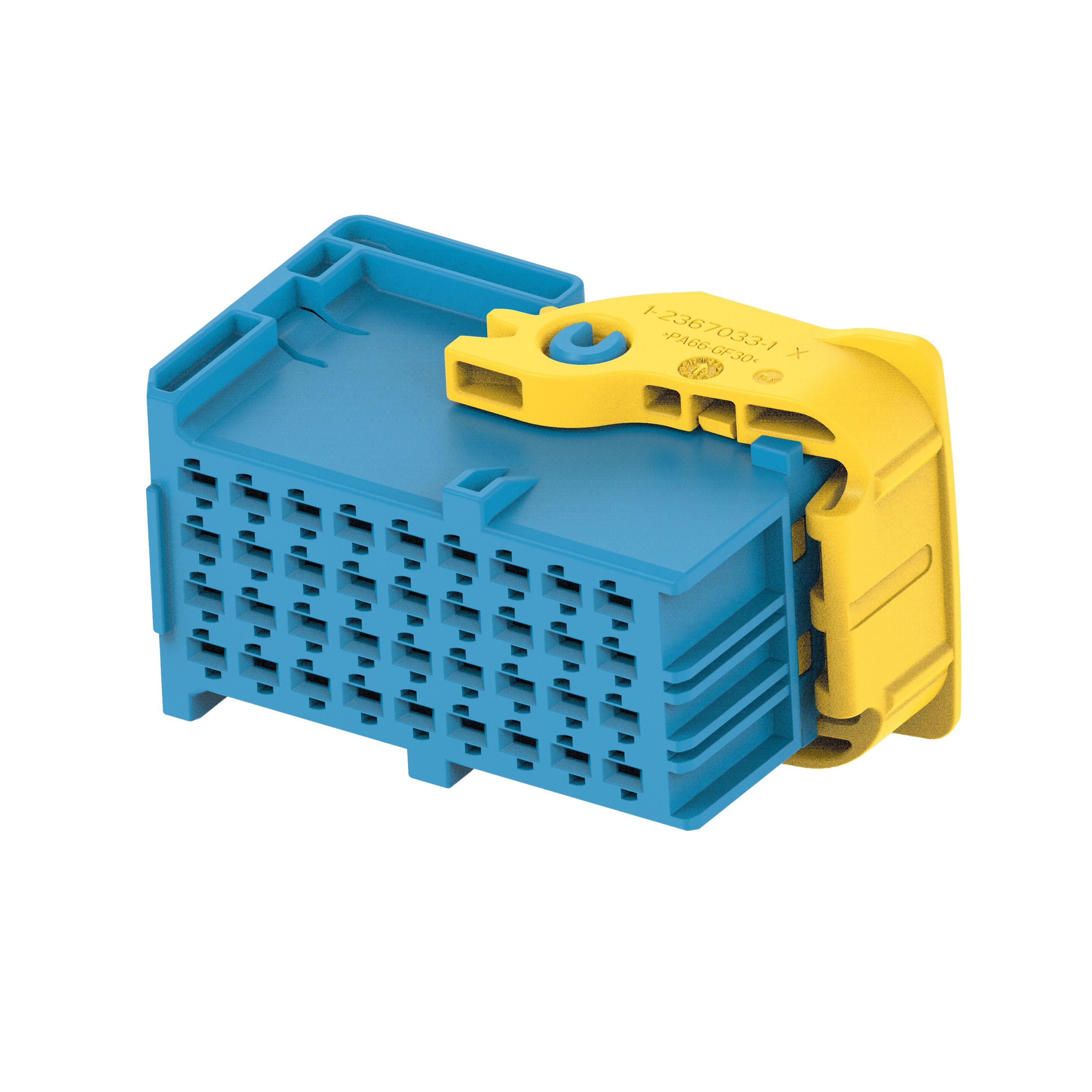

    本手册介绍的是TE Connectivity生产的36POS, MCP 1.5K插头组件(零件号2377780)。该产品广泛应用于各类电子设备,尤其是在需要高可靠性连接的应用场合。36POS, MCP 1.5K插头组件设计用于MCP 1.5K接触系统,提供坚固耐用的电气连接解决方案。

    技术参数


    - 类型:插头组件
    - 位置数:36个位置
    - 材质:PA66-GF30(纤维增强尼龙)
    - 颜色:多种颜色可供选择(黄色、橙色、灰色、蓝色、绿色、紫色、棕色)
    - 尺寸:
    - 高度:约17.4mm
    - 宽度:约42.3mm
    - 深度:约65.5mm
    - 重量:约17.98克
    - 适用电缆线径:0.5-1.0 mm²
    - 终端镀层:锡(Tin)

    产品特点和优势


    1. 多功能设计:具有多种颜色编码,便于识别和安装。
    2. 高可靠性:采用纤维增强尼龙材料,确保长期使用后的稳定性和耐用性。
    3. 快速连接:预锁功能确保终端插入时不会意外到达锁定位置,保证装配过程的安全和便捷。
    4. 兼容性强:适用于多种终端型号和线径,适应不同的应用需求。

    应用案例和使用建议


    - 应用案例:汽车电子、工业自动化设备、通信设备等。
    - 使用建议:
    - 确保所有组件正确安装,特别是杠杆和二次锁定装置,以避免损坏部件。
    - 在插入终端前,先拉动二次锁定到预锁位置,以防意外达到最终锁定位置。
    - 参考《114-18386》文档了解MCP 1.5K接触系统的具体应用规范。

    兼容性和支持


    - 兼容性:适用于TAB 2377783-X系列的不同代码型号(X=1, 2, 3, 4, 5, 6)。
    - 支持信息:更多应用信息和技术支持可咨询TE Connectivity官方渠道。

    常见问题与解决方案


    - 问题:如何确认终端已正确安装?
    - 解决方案:确保终端插接到位后,杠杆和二次锁定装置处于锁定状态。
    - 问题:安装过程中如何避免损坏部件?
    - 解决方案:严格按照手册步骤操作,特别注意避免过度用力或不当的操作方式。

    总结和推荐


    36POS, MCP 1.5K插头组件是一款高性能、高可靠性的电子元器件,适用于各种复杂和严苛的应用环境。其多样的颜色编码、牢固的材料选择和便捷的装配方式使其在市场上具备较强的竞争力。推荐给需要高可靠连接解决方案的应用项目。
    通过以上详细介绍,我们希望您能更好地理解并合理应用36POS, MCP 1.5K插头组件。如需进一步的技术支持或咨询,欢迎随时联系TE Connectivity的官方渠道。

2377780-4参数

参数
排数 -
触头端接 -
针脚数 -
类型 -
颜色 -
触头类型 -
紧固类型 -
包装方式 散装

2377780-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2377780-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2377780-4 2377780-4数据手册

2377780-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.6896 ¥ 104.6752
10+ $ 9.5254 ¥ 85.2955
25+ $ 8.7813 ¥ 78.6331
50+ $ 8.258 ¥ 73.947
100+ $ 7.7658 ¥ 69.5392
312+ $ 7.0212 ¥ 62.8715
624+ $ 6.9298 ¥ 62.0534
库存: 234
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 104.67
