2408818-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Holder,Receptacle 1 1pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 7.2mm(长度)*12.2mm(高度)
供应商型号: U-2408818-1
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 矩形连接器 - 外壳 2408818-1

2408818-1概述


    产品简介

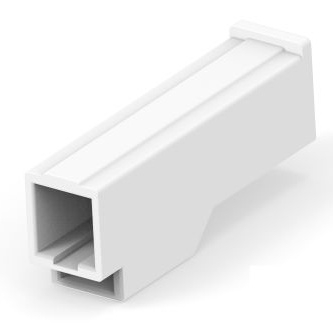

    本产品是2408818-1型号的矩形电源连接器插头(Housing),专为电线到电线(Wire-to-Wire)连接设计。它具备单一位置(1 Position)连接功能,中心线间距为6.2毫米(0.244英寸)。适用于各类需要高电流传输的应用场景,例如工业控制、汽车电子、通信设备等。

    技术参数


    - 中心线间距(Pitch):6.2 mm [0.244 in]
    - 位置数量(Number of Positions):1
    - 连接系统(Connector System):电线到电线(Wire-to-Wire)
    - 接线类型(Terminates To):导线和电缆(Wire & Cable)
    - 机械附件(Mechanical Attachment):自由悬挂式电缆安装(Cable Mount (Free-Hanging))
    - 额定电压(Operating Voltage):600 VAC
    - 使用温度范围(Operating Temperature Range):-25°C 至 90°C [-13°F 至 194°F]
    - 阻燃等级(UL Flammability Rating):UL 94V-0
    - 接触类型(Contact Type):插座(Receptacle)

    产品特点和优势


    - 高电流传输能力:能够承载高达600 VAC的电压,适合各种高功率应用场景。
    - 可靠耐用:采用PA 66材料制成,具有良好的耐热性和机械强度,适用于广泛的工业环境。
    - 阻燃性能:符合UL 94V-0标准,确保在火灾情况下不会加剧火势。
    - 简化布线:自由悬挂式的电缆安装方式使得布线更加简便和高效。

    应用案例和使用建议


    - 工业控制:适用于工厂自动化系统中的电线连接,如电机控制、传感器信号传输等。
    - 汽车电子:可用于新能源汽车中的电池管理系统和动力总成系统。
    - 通信设备:可以作为服务器机柜内部电源分配系统的连接件。
    使用建议:
    - 在安装过程中,确保电线与连接器正确连接,以避免接触不良导致的过热或短路。
    - 布线时,应考虑导线的路径,避免过度弯曲,防止造成接触不良或磨损。

    兼容性和支持


    该产品可与同系列的插座(Socket Contact)配合使用,实现可靠的电源连接。如需技术支持,可拨打 +1 800 522 6752。厂商提供详尽的产品文档和CAD模型下载,方便工程师进行设计验证。

    常见问题与解决方案


    - Q: 连接器出现松动怎么办?
    - A: 检查接线端子是否安装到位,必要时重新安装并确保接触良好。
    - Q: 如何判断是否达到额定电压?
    - A: 使用合适的电压测试仪检测,确保不超出600 VAC的额定值。
    - Q: 环境温度过高是否会影响使用寿命?
    - A: 需要确保在-25°C至90°C的工作范围内使用,超出此范围可能影响寿命和性能。

    总结和推荐


    综上所述,2408818-1型号的矩形电源连接器插头是一款高性能、高可靠性的产品。其优异的电气性能和环境适应能力使其在多个行业中得到广泛应用。对于追求稳定、高效电力传输的用户而言,该产品是一个值得信赖的选择。强烈推荐给需要高性能连接器解决方案的应用场景。

2408818-1参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 1pin
类型 Latch Holder,Receptacle
颜色 白色
触头类型 Female Socket
长*宽*高 7.2mm(长度)*12.2mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

2408818-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2408818-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2408818-1 2408818-1数据手册
