4-1564528-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 重载密封系列连接器塑壳提供 5 种尺寸和 2 至 18 位可供选择。这些线对线和线对器件连接器采用滑块锁定结构进行对配。它们可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号端子,并且可负载高达 40 安培的电流。
供应商型号: N-4-1564528-1
供应商: 云汉优选
标准整包数: 1

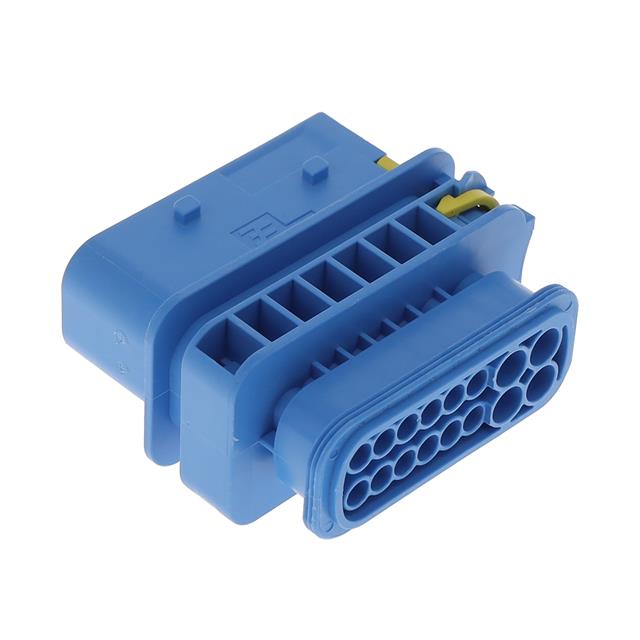

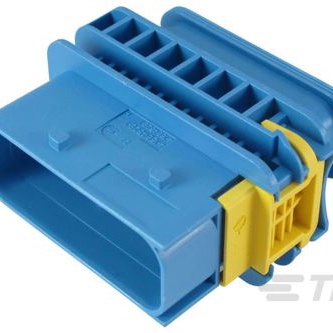

TE CONNECTIVITY 矩形连接器 - 外壳 4-1564528-1

4-1564528-1概述


    产品简介


    本文将详细介绍TE Connectivity的16POS, TAB HOUSING(型号:1-1564528-1)及其相关组件。这款电子元器件主要用于扁平插座连接器,具有高可靠性和广泛的应用范围。其设计适用于汽车、工业自动化、通信设备等多个领域。

    技术参数


    1. 产品型号:1-1564528-1
    2. 接触方式:16POS
    3. 尺寸:
    - 接触面积:1.6x0.6mm 或 2.8x0.8mm
    - 外形尺寸:约 48.1mm x 52.6mm x 27mm
    4. 材料:PBT-GF30 / V-0
    5. 颜色:黑色、灰色、绿色、蓝色、白色
    6. 最大导线尺寸:1.0mm² 或 2.5mm²
    7. 工作温度范围:-40°C 至 +120°C
    8. 安装方式:电缆扎带
    9. 电气特性:
    - 绝缘电阻:≥100MΩ
    - 耐电压:≥1500V AC
    10. 兼容组件:
    - 二次锁定装置
    - 密封圈
    - 相关盖板(参见图纸:1670865, 1670866)

    产品特点和优势


    1. 高可靠性:采用PBT-GF30材料,具有良好的耐热性和机械强度。
    2. 多色选择:提供多种颜色选项,便于区分和识别。
    3. 宽广的工作温度范围:适应各种恶劣环境。
    4. 多种接触方式:可选1.6x0.6mm或2.8x0.8mm接触面积,适用于不同规格的导线。
    5. 易于安装和维护:二次锁定装置确保稳固连接,密封圈提高防水性能。

    应用案例和使用建议


    应用案例
    1. 汽车制造:用于汽车内部线束连接。
    2. 工业自动化:用于自动化设备的控制线路连接。
    3. 通信设备:用于路由器、交换机等设备的接口连接。
    使用建议
    1. 正确选择导线尺寸:确保导线尺寸符合规格要求,避免因导线过粗或过细导致接触不良。
    2. 注意环境温度:工作温度应在-40°C至+120°C范围内,超出此范围可能影响使用寿命。
    3. 保持清洁:定期检查连接器并清理灰尘,确保良好的接触状态。
    4. 使用正确的安装工具:建议使用专用的压接工具进行安装,以保证连接质量。

    兼容性和支持


    1. 兼容性:此连接器与多种导线和密封圈兼容,具体规格参见技术手册。
    2. 技术支持:TE Connectivity提供了详尽的技术文档和支持服务,如有需要可联系官方获取更多帮助。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查导线尺寸是否符合要求,确认连接器是否完全锁紧。
    2. 问题:密封圈失效
    - 解决方案:更换新的密封圈,并确保安装时密封圈位置正确。
    3. 问题:安装困难
    - 解决方案:参考安装指南,使用正确的安装工具进行操作。

    总结和推荐


    16POS, TAB HOUSING是一款高性能的电子连接器,广泛应用于汽车、工业自动化和通信设备等领域。其独特的设计和优良的材料使其具备出色的可靠性和稳定性。经过上述分析,我们强烈推荐此款产品在各类应用场景中使用,特别是在对连接器质量和耐用性有较高要求的情况下。希望本文能为您提供有价值的参考信息。

4-1564528-1参数

参数
触头端接 压接
针脚数 16pin
类型 Plug,Slide-On
颜色 蓝色
触头类型 Tab
紧固类型 滑锁
排数 2
长*宽*高 52.6mm*27mm*48.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

4-1564528-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-1564528-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 4-1564528-1 4-1564528-1数据手册

4-1564528-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
