826925-7

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距14p双排排针 板对板, 线对板连接器, AMPMODU MOD II系列, 直角, 通孔安装
供应商型号: U-826925-7
供应商: 云汉优选
标准整包数: 1

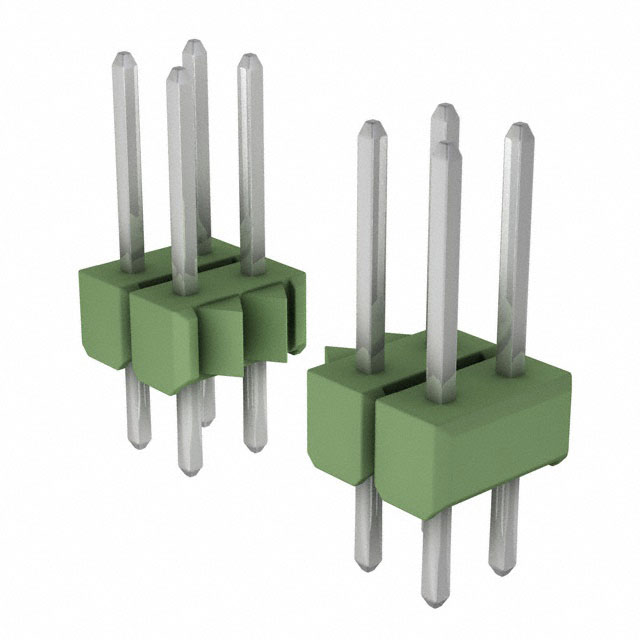

TE CONNECTIVITY 矩形连接器 - 外壳 826925-7

826925-7概述

    # AMPMODU Headers 826925-7 PCB Mount Header 技术手册

    产品简介


    基本介绍
    AMPMODU Headers 826925-7 是一款适用于印刷电路板(PCB)的垂直安装式接头,主要用于板对板连接。它具有14个位置,中心线间距为2.54毫米,采用锡作为表面处理材料。这款接头是信号连接的理想选择,广泛应用于电子设备、通信系统和其他工业应用中。
    主要功能和应用领域
    - 主要功能:信号传输、板对板连接
    - 应用领域:
    - 电信设备
    - 工业自动化设备
    - 通信设备
    - 医疗设备
    - 消费电子

    技术参数


    以下是AMPMODU Headers 826925-7的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 位置数 | 14 |
    | 行数 | 2 |
    | 中心线间距 | 2.54 mm (.1 in) |
    | 绝缘电阻 | ≥ 5000 MΩ |
    | 耐压能力 | 750 Vrms |
    | 接触电流 | ≤ 5 A |
    | 焊点尺寸 | 0.63 mm (.025 in) |
    | 焊点长度 | 3.2 mm (.126 in) |
    | 接触载荷 | 全负载 |
    | 操作温度范围 | -65 °C to 105 °C (-85 °F to 221 °F) |
    | 认证 | UL 94V-0, 符合RoHS和ELV指令 |

    产品特点和优势


    独特功能和优势
    1. 垂直安装:方便在电路板上垂直安装,节省空间并便于布线。
    2. 全负载设计:保证稳定的信号传输,适用于高密度连接。
    3. 高绝缘电阻和耐压能力:确保良好的电气隔离和安全性能。
    4. 抗腐蚀性:采用镀锡工艺,提高接头的使用寿命。
    5. 宽工作温度范围:能够在极端环境下稳定工作,适合多种应用场景。
    在应用中的重要性和市场竞争力
    AMPMODU Headers 826925-7 的上述特点使其在信号传输领域具有很强的市场竞争力,特别适合需要高可靠性和高性能的应用场合。其卓越的电气特性和机械特性,使其在工业、通信和医疗等领域得到广泛应用。

    应用案例和使用建议


    应用场景
    该产品常用于电信设备、工业自动化设备、通信设备、医疗设备及消费电子产品中。例如,在工业自动化控制系统中,它可用于连接不同模块之间的信号传输。
    使用建议
    1. 正确选择PCB厚度:推荐PCB厚度为1.57 mm (.062 in),以确保良好的机械稳定性。
    2. 考虑散热设计:在高电流使用条件下,应注意接头的散热问题,避免过热。
    3. 注意焊接温度:波峰焊接时,确保温度不超过265°C,以保护接头不受损坏。

    兼容性和支持


    兼容性
    AMPMODU Headers 826925-7 可与其他符合相关标准的PCB接头和连接器配合使用,确保良好的互换性和兼容性。例如:
    - 配套连接器:
    - TE Part #7-1393302-5
    - TE Part #215307-7
    - TE Part #1-2176493-9
    - TE Part #5-2176331-4
    - TE Part #1-1879417-1
    - TE Part #1676226-2
    - TE Part #926728-1
    - TE Part #6-1879022-1
    支持和服务
    TE Connectivity 提供专业的技术支持和售后服务。如需帮助,可拨打+1 800 522 6752,或访问官网了解更多详细信息。

    常见问题与解决方案


    常见问题
    1. 焊接时温度过高导致损坏:应控制焊接温度在265°C以下。
    2. 接触不良:确保焊点完全熔化且焊接牢固。
    3. 绝缘性能下降:检查PCB清洁度和接触载荷。
    解决方案
    1. 调整焊接参数:降低焊接温度,延长焊接时间。
    2. 重新焊接:确保焊点无瑕疵,接触面干净。
    3. 检查PCB表面:清洁焊接区域,重新焊接以确保良好接触。

    总结和推荐


    综合评估
    AMPMODU Headers 826925-7 是一款高性能的板对板连接器,具备优良的电气特性和机械性能。它的宽温度适应范围和出色的可靠性,使其成为各种应用的理想选择。
    推荐结论
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在信号传输和高密度连接需求的应用中使用AMPMODU Headers 826925-7。无论是工业自动化设备还是通信系统,该产品都能提供可靠的连接解决方案。

826925-7参数

参数
类型 Breakaway,Header,Push-Pull
颜色 绿色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 14pin
长*宽*高 17.78mm(长度)*5mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装,袋装

826925-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826925-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 826925-7 826925-7数据手册

826925-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.6678 ¥ 5.6763
400+ $ 0.6386 ¥ 5.4281
800+ $ 0.6222 ¥ 5.2887
1600+ $ 0.612 ¥ 5.202
6000+ $ 0.5508 ¥ 4.6818
库存: 9981
起订量: 200 增量: 1
交货地:
最小起订量为:200
合计: ¥ 1135.26
