5-103361-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY

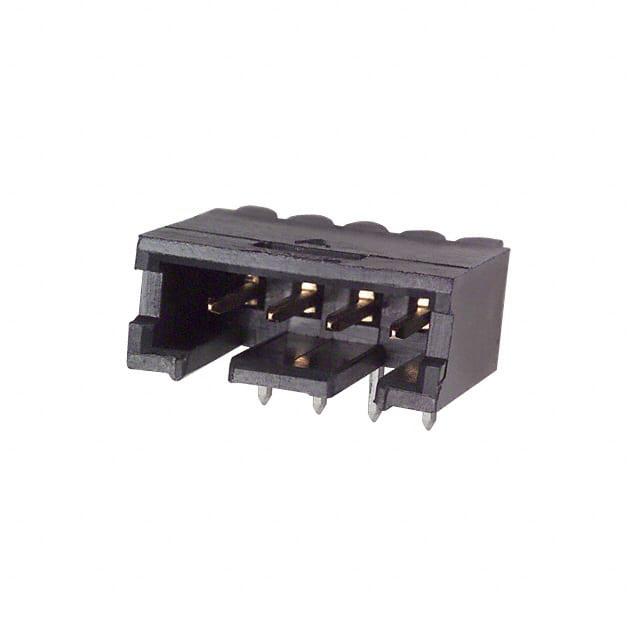

产品描述: TE Connectivity 2.54mm间距4p单排排针 线对板连接器, AMPMODU MOD II系列, 直角, 通孔安装
供应商型号: ET-1056051
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 5-103361-2

5-103361-2概述

    电子元器件技术手册:PCB Mount Header, Right Angle, Board-to-Board, 4 Position

    产品简介


    本产品是TE Connectivity(TE)公司出品的一款PCB Mount Header(PCB焊接端子),适用于板对板连接。这类电子元器件主要用途在于实现电路板之间的连接,特别是在需要右角度安装的应用场景下表现出色。它们被广泛应用于工业控制、通信设备、医疗仪器等领域。

    技术参数


    - 连接系统:板对板连接
    - 连接方式:焊接至PCB
    - 定位孔中心线间距:2.54 mm(0.1英寸)
    - 接触方式:插针式
    - 安装方向:直角安装
    - 连接器配置:1行4列
    - 额定电流:最大3A
    - 绝缘电阻:≥5000 MΩ
    - 耐电压:750 VRMS
    - 适用温度范围:-65°C至105°C(-85°F至221°F)
    - 材料:PCB:铜基材上镀锡;接触点:磷青铜基材上镀金
    - 外壳材料:热塑性塑料
    - 防护等级:全封闭设计
    - 兼容认证:符合CSA LR7189, UL E28476标准;达到UL 94V-0阻燃等级

    产品特点和优势


    - 完全密封:采用全封闭设计,可有效防止灰尘和湿气侵入,保证长期稳定运行。
    - 高可靠性:镀金接触面,确保良好的导电性和延长使用寿命。
    - 高电流承载能力:最大电流3A,适合处理较大的电流负载。
    - 广泛的温度适应性:-65°C至105°C的工作温度范围,适用于各种恶劣环境。
    - 方便焊接:通过通孔焊接方式,易于安装且可靠。

    应用案例和使用建议


    本款PCB Mount Header非常适合在需要高电流承载能力和宽温范围的场景中使用。例如,在工业自动化设备中用于连接电路板与外部控制系统,或是医疗设备中的精密信号传输。在安装时,应确保连接器正确对齐,避免过度弯曲导致损坏。

    兼容性和支持


    该产品与TE公司的其他产品具有良好的兼容性,如与AMPMODU Headers系列的产品可配合使用。制造商提供了丰富的技术支持,包括电话支持服务(+1 800 522 6752)。此外,还可以访问官方网站获取更多文档和支持资源。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查接触点是否清洁无损,必要时重新焊接或更换连接器。

    - 问题:温度过高
    - 解决方案:确保良好的散热条件,避免连接器过热。可考虑加装散热片或改进通风设计。

    总结和推荐


    这款PCB Mount Header凭借其卓越的性能和广泛的应用范围,在工业级设备中展现了出色的耐用性和可靠性。它特别适合需要高电流承载能力和宽温度适应性的场合。强烈推荐在需要高性能连接解决方案的项目中使用。此外,TE公司提供的全方位技术支持和服务也为其增色不少。

5-103361-2参数

参数
触头端接 -
针脚数 4pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 管装

5-103361-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103361-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-103361-2 5-103361-2数据手册

5-103361-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7564 ¥ 23.2917
20+ $ 2.3534 ¥ 19.8865
75+ $ 2.1817 ¥ 18.4351
300+ $ 1.9828 ¥ 16.7548
库存: 339
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.29
