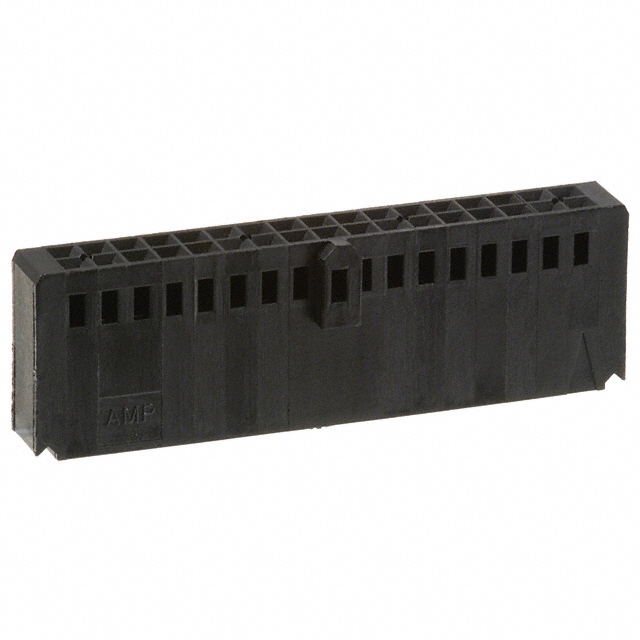

102387-8

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 34路, 2.54mm节距, 2行
供应商型号: 2499394
供应商: element14
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 102387-8

102387-8概述

    AMPMODU 0.100 x 0.100 [2.54 x 2.54] Centerline Surface Mount Receptacle Assemblies

    产品简介


    AMPMODU系列是行业内标准的接口系统之一,历经多年已被广泛应用于几乎所有的行业和市场。该系列提供了III级和IV级通孔互连解决方案,随着技术的进步,AMPMODU产品线也得到了不断的扩展和更新。此次介绍的产品为AMPMODU表面安装垂直插件式接插件组件(Surface Mount Vertical Receptacle Assemblies),设计用于满足二级封装需求,并且能够适应从波峰焊接工艺到表面贴装再流焊工艺的变化。这些组件以垂直双入口配置提供单行和双行两种版本,中心线间距为0.100 x 0.100英寸(2.54 x 2.54毫米)。
    这些接插件被广泛应用于通信设备、工业自动化、汽车电子以及消费电子产品等领域。它们以其高可靠性、耐用性及优异的电气性能而著称。

    技术参数


    - 电压等级:250 VAC
    - 电流等级:单个触点最大3.0安培;当连接器完全带电时每个触点最大2.0安培
    - 工作温度范围:
    - 接插件组件:-65°C 至 +125°C
    - 头端组件:-65°C 至 +105°C
    - 介电强度:750 VAC
    - 终止电阻:12毫欧姆(最大值)
    - 绝缘电阻:5000兆欧(最小值)
    - 配对力:每个触点最大9.0盎司 [2.50牛顿]
    - 脱离力:每个触点最小1.5盎司 [0.42牛顿]
    - 耐久性:至少经过200次循环测试(金镀层触点厚度为0.000030英寸 [0.00076毫米])

    产品特点和优势


    1. 表面安装引脚:支持通过回流焊工艺进行装配。
    2. 触点材料:采用磷青铜制成,确保良好的机械特性和导电性能。
    3. 高耐温塑料外壳:黑色,94V-0阻燃等级,能够在IR或蒸汽相回流过程中保持稳定。
    4. 镀金/锡复合涂层:提供可靠且稳定的配对和焊接界面。
    5. 金属压紧装置:提供引脚与焊盘的正确对准,并且可以在回流焊接前提供支撑。
    6. 密封式插头设计:可实现接触点正确定位,降低接触不良的可能性。
    7. 双重梁接触结构:结合接触区域的金镀层,确保可靠的电气连接。
    8. 认证:符合UL和CSA标准。

    应用案例和使用建议


    这些接插件已成功应用于多种应用场景,如通信设备中的高速数据传输、工业自动化系统的信号连接、以及汽车电子中的车身控制模块。建议在选择合适的触点布局时考虑实际的工作温度和应用需求。
    对于需要高度可靠性的场合,应选择镀金触点以确保长期稳定的电气性能。同时,建议在组装时遵循制造商提供的孔径布局指导,以确保最佳的机械强度和电气性能。

    兼容性和支持


    这些接插件组件与其他AMPMODU系列中的相应头部组件完全兼容。制造商提供了详尽的技术文档和支持服务,包括产品规格书、应用规范和性能特征指南,以帮助用户更好地理解和利用这些组件的性能。

    常见问题与解决方案


    1. 问题: 插入时阻力过大
    - 解决方案: 确保引脚和插座都清洁无尘,并按照正确的插入顺序操作。如有必要,可以参考相关技术文档或联系制造商的技术支持团队。
    2. 问题: 拆卸困难
    - 解决方案: 仔细检查插座是否已被正确固定在电路板上。如果插座未正确安装,可能会导致拆卸困难。请确保按照正确的装配程序进行操作。
    3. 问题: 连接不稳定
    - 解决方案: 检查镀层质量,确认接触点没有磨损或腐蚀。如果接触点有损坏,则需要更换新的插座。

    总结和推荐


    AMPMODU 0.100 x 0.100 [2.54 x 2.54] 中心线表面安装垂直插件式接插件组件凭借其优异的电气性能、高耐温特性和坚固的设计,在市场上具有很强的竞争力。建议在各种高要求的应用中使用此款接插件,尤其是需要高水平可靠性、良好电气特性和耐温性的场景。强烈推荐给寻求高质量、高性能连接解决方案的专业用户。

102387-8参数

参数
排数 2
触头端接 压接
针脚数 34pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
长*宽*高 47.75mm*7.23mm*7.23mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装
