40509

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: Splice Terminal (4/0)AWG Brass 3.86mm Electro Tin Strip Automotive
供应商型号: N-40509
供应商: 云汉优选
标准整包数: 30000

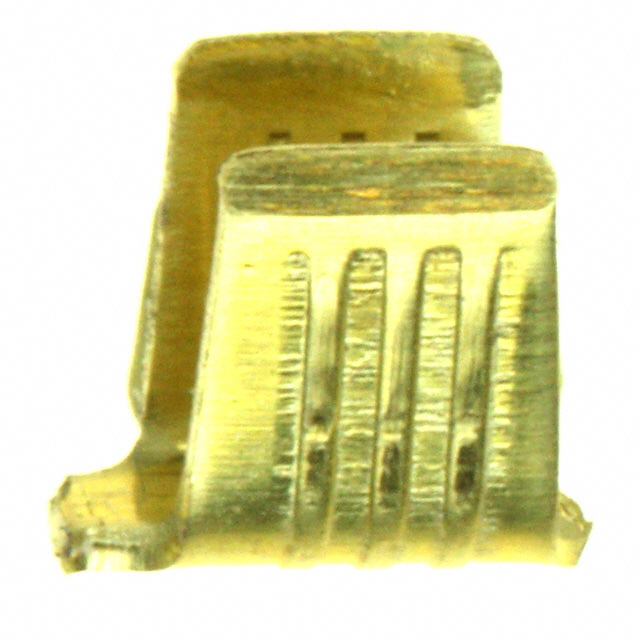

TE CONNECTIVITY 端子 - 电线接头端子 40509

40509概述


    产品简介




    40509型Pigtail Splice/Thru Splice是一种主要用于电线连接的电子元器件。它具有锯齿结构(Serrated),适用于3300至9000 CMA(圆截面积)范围内的电线。这种夹子采用黄铜材质制成,每个夹子上有三个锯齿,确保稳定的机械连接。40509型Splice主要用于航空航天、汽车和一般工业领域的电线连接应用,适用于各种类型的绝缘和非绝缘电线。


    技术参数




    - 产品类型: Pigtail Splice / Thru Splice
    - 适用电线尺寸: 3300 – 9000 CMA
    - 材质: 黄铜
    - 锯齿数量: 3个
    - 长度: 3.86 mm (.152 in)
    - 重量: 0.143 g (.005 oz)
    - 接口材料厚度: 0.51 mm (.02 in)
    - 操作温度范围: -40 – 110°C (-40 – 230°F)
    - 包装数量: 每卷30,000个
    - 包装方法: 卷轴
    - 兼容性: 支持实心和绞合导线
    - 绝缘支持: 非绝缘支持
    - 认证: 符合RoHS、ELV和REACH标准


    产品特点和优势




    40509型Pigtail Splice / Thru Splice凭借其独特的锯齿设计提供了出色的机械稳定性。黄铜材质不仅保证了长期的耐用性,还能够适应广泛的电线尺寸。此外,它能够在极端温度下稳定工作,具备良好的操作温度范围,这使其在不同工业环境中都表现出色。其无绝缘支持的设计简化了安装过程,减少了潜在的错误。


    应用案例和使用建议




    应用案例

    在航空航天领域,由于对安全性和可靠性要求极高,40509型Splice广泛应用于飞机内部电线连接。其强大的机械稳定性能够确保长时间的安全连接,满足航空工业的严格标准。

    在汽车行业,这种Splice被用于连接车辆内部的各种电线。其适用于不同类型的绝缘和非绝缘电线,使得在复杂电路设计中仍能保持高可靠性。

    使用建议

    - 在安装时,确保电线切割整齐,以提高接触稳定性。
    - 由于是无绝缘支持设计,建议对裸露的电线进行额外的绝缘处理。
    - 定期检查连接点,确保长期使用后的稳定性和安全性。


    兼容性和支持




    40509型Pigtail Splice / Thru Splice与多种电线类型兼容,包括实心和绞合导线。厂商提供了详尽的技术支持,可通过电话+1 800 522 6752获得帮助。此外,厂商网站上也有详细的文档和模型供下载,方便用户进行更深入的研究和应用。


    常见问题与解决方案




    - 问题: 在使用过程中,发现接触不良。
    - 解决方案: 检查电线切割是否整齐,以及是否有灰尘或杂质影响连接。

    - 问题: 温度过高导致损坏。
    - 解决方案: 确保电线和连接点都在规定的温度范围内操作,避免长时间处于高温环境中。


    总结和推荐




    40509型Pigtail Splice / Thru Splice凭借其卓越的机械稳定性和广泛的适用范围,在航空航天和汽车等工业领域表现出色。其简便的安装过程和广泛的兼容性使其成为电线连接的理想选择。我们强烈推荐这一产品,特别是对于那些需要在恶劣环境下可靠工作的场合。如果您需要更多技术支持或有关于产品的疑问,厂商提供的客户支持将为您提供全面的帮助。

40509参数

参数 值
安装方式 压入式
零件状态 在售
包装方式 卷带装

40509厂商介绍

TE Connectivity从事连接与传感解决方案的设计和制造,产品覆盖连接器、传感器、天线、继电器、开关、无源元件、线缆及热缩套管等,服务于工业自动化、汽车、能源、数据连接和医疗技术等应用。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 TE Connectivity 相关型号,如 282088-1、350536-1、1473672-1、1827570-2 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

40509数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 40509 40509数据手册

40509封装设计

查看详情并下载
Symbol
Footprint
3D Model
