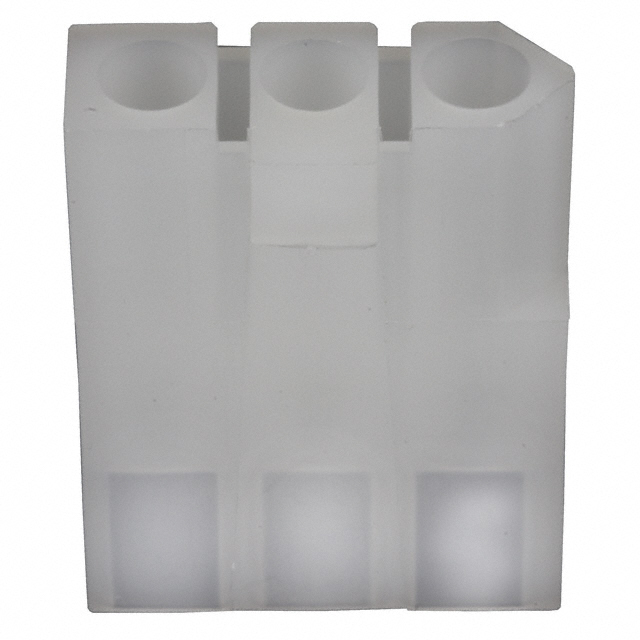

770785-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 1 3pin 滑锁 Male or Female 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: 770785-1
供应商: 国内现货
标准整包数: 5000
TE CONNECTIVITY 矩形连接器 - 外壳 770785-1

770785-1概述


    产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是Tyco Electronics公司推出的一种适用于电源电路连接的电线到板连接器。该系列产品具有紧凑的设计,其中心线为5.0 mm,能够提供稳定可靠的电力传输。它们主要应用于家用电器,特别是燃气器具。产品设计中有四种键控类型,使得盲插操作更为高效且减少了错误连接的风险。

    技术参数


    - 中心线间距: 5.0 mm
    - 额定电压: 300 VAC(某些情况下可达到150 VAC)
    - 最大电流: 10 A(适用于16 AWG导线)
    - 操作温度范围: -30°C ~ +105°C
    - 适用导线规格: 24-16 AWG
    - 适用PCB厚度: 1.6 mm
    - 材料: 镀锡铜合金接插件,UL94V-0阻燃尼龙材料
    - 锁定机制: 双锁片结构,确保接触的完全加载

    产品特点和优势


    1. 紧凑设计: 紧凑的设计不仅节省空间,还提升了整体设备的集成度。
    2. 键控机制: 四种不同的键控颜色显著提高了装配效率,并有效防止错误配对。
    3. 双锁片结构: 提供额外的安全性,确保接触牢固。
    4. 易识别的点击声音: 确保每次插拔都能得到明确的反馈,提升操作体验。
    5. 环境适应性强: 工作温度范围广泛,能够在极端环境下正常工作。

    应用案例和使用建议


    应用案例
    - 家用电器: 如冰箱、洗衣机等
    - 燃气器具: 如燃气灶、热水器等
    使用建议
    - 在进行装配时,请确保正确选择对应的键控类型,以避免错误配对。
    - 在安装过程中注意锁定机构,确保锁片已完全卡入到位。
    - 考虑到导线长度对系统电流的影响,在选择导线时要综合考虑其热导性。

    兼容性和支持


    - 兼容性: 5.0 PKC系列连接器能够与其他标准连接器一同使用,提高系统的兼容性。
    - 技术支持: Tyco Electronics提供了详尽的技术文档和支持服务,帮助客户解决使用中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时手感不明显 | 确认双锁片是否已正确安装并卡入到位 |
    | 导线长度过短导致温度升高 | 适当增加导线长度,以增强散热效果 |

    总结和推荐


    5.0 mm Power Key Connectors以其紧凑的设计、强大的锁定机制和广泛的适用性,在家用电器和燃气器具的应用中表现出色。尽管需要在装配过程中仔细操作,但通过上述指导可以有效避免常见问题。总体而言,该产品在性能和可靠性方面均表现出色,非常适合相关应用需求。我们推荐使用这款产品。

770785-1参数

参数
紧固类型 滑锁
排数 1
触头端接 压接
针脚数 3pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

770785-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770785-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 770785-1 770785-1数据手册

770785-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
