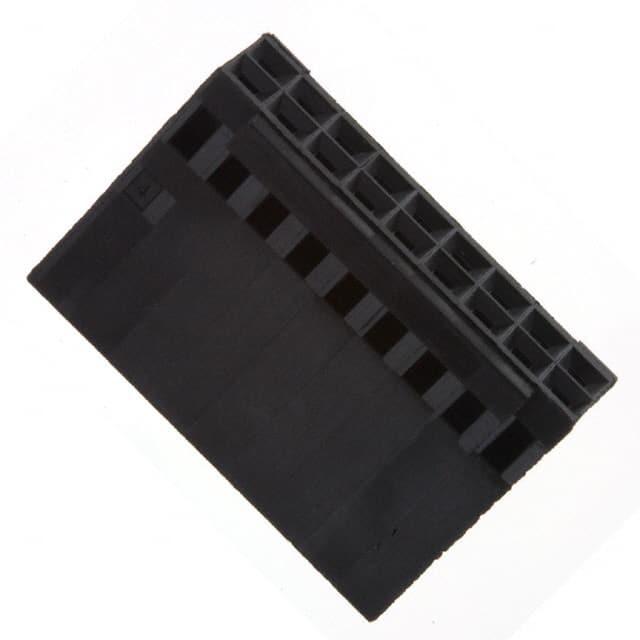

3-87977-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Receptacle 2 18pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 22.86mm(长度)
供应商型号: N-3-87977-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 3-87977-4

3-87977-4概述


    产品简介


    本产品为一种适用于板到线连接的电子接插件系统——AMP MODU IV/V,型号为3-87977-4。该接插件系统属于线对板连接器系列,主要用于信号传输。它由18个位置组成,分为两排,适合于各种电子设备中的信号传输。该系统的中心间距为2.54mm(0.1英寸),通过压接方式实现电线与电缆的连接。其外壳采用黑色设计,符合多种国际标准,包括CSA LR7189、UL E28476以及UL 94V-0认证。

    技术参数


    - 中心间距(Pitch): 2.54mm (0.1 in)
    - 位置数: 18
    - 连接器类型: 接收端(Receptacle)
    - 接触电阻: 最大12mΩ
    - 绝缘电阻: ≥5000MΩ
    - 耐电压: 最大750V
    - 工作电压: 250V AC
    - 接触电流: 最大3A
    - 操作温度范围: -65°C至105°C(-85°F至221°F)

    产品特点和优势


    - 多功能性: 该接插件系统专为信号传输设计,适用于多种应用场合,如汽车电子、工业自动化、通信设备等。
    - 高性能: 具有出色的接触电阻、绝缘电阻和耐电压能力,能够在恶劣环境下稳定工作。
    - 安装简便: 通过压接方式进行电线连接,方便快捷,易于安装。
    - 兼容性强: 兼容多种电子设备和其他接插件系统,确保良好的兼容性。

    应用案例和使用建议


    - 应用场景: 该接插件系统广泛应用于各类信号传输设备,如汽车电子、工业自动化控制系统、通信设备等。
    - 使用建议: 在安装过程中应注意接触部分的清洁和压接的正确性,以保证长期可靠的工作。建议在使用前阅读详细的安装指南和技术文档。

    兼容性和支持


    - 兼容性: 该接插件系统与多种其他电子元件和设备兼容,如其他型号的AMP MODU系列接插件。
    - 支持和服务: 客户可拨打技术支持电话+1 800 522 6752获取进一步的技术支持和帮助。

    常见问题与解决方案


    - 问题1: 接触不良
    - 解决方案: 确保接触部分清洁无尘,正确安装接插件系统。
    - 问题2: 绝缘损坏
    - 解决方案: 检查接插件系统的绝缘部分是否有破损或磨损,及时更换新的接插件系统。

    总结和推荐


    该产品具有较高的接触电阻、绝缘电阻和耐电压能力,适用于多种电子设备中的信号传输应用。其安装简便且兼容性强,能够满足大多数应用场景的需求。综合来看,该产品是一款值得推荐的高性能接插件系统。客户可以根据具体的应用需求选择合适的产品型号。

3-87977-4参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 18pin
类型 Receptacle
颜色 黑色
长*宽*高 22.86mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3-87977-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-87977-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 3-87977-4 3-87977-4数据手册

3-87977-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.7384 ¥ 15.8107
200+ $ 1.6583 ¥ 15.0823
350+ $ 1.6218 ¥ 14.7503
650+ $ 1.5912 ¥ 14.472
库存: 1670
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 1027.69
