926305-7

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 4路, 6.35mm节距, 1行
供应商型号: 926305-7
供应商: 云汉优选
标准整包数: 2000

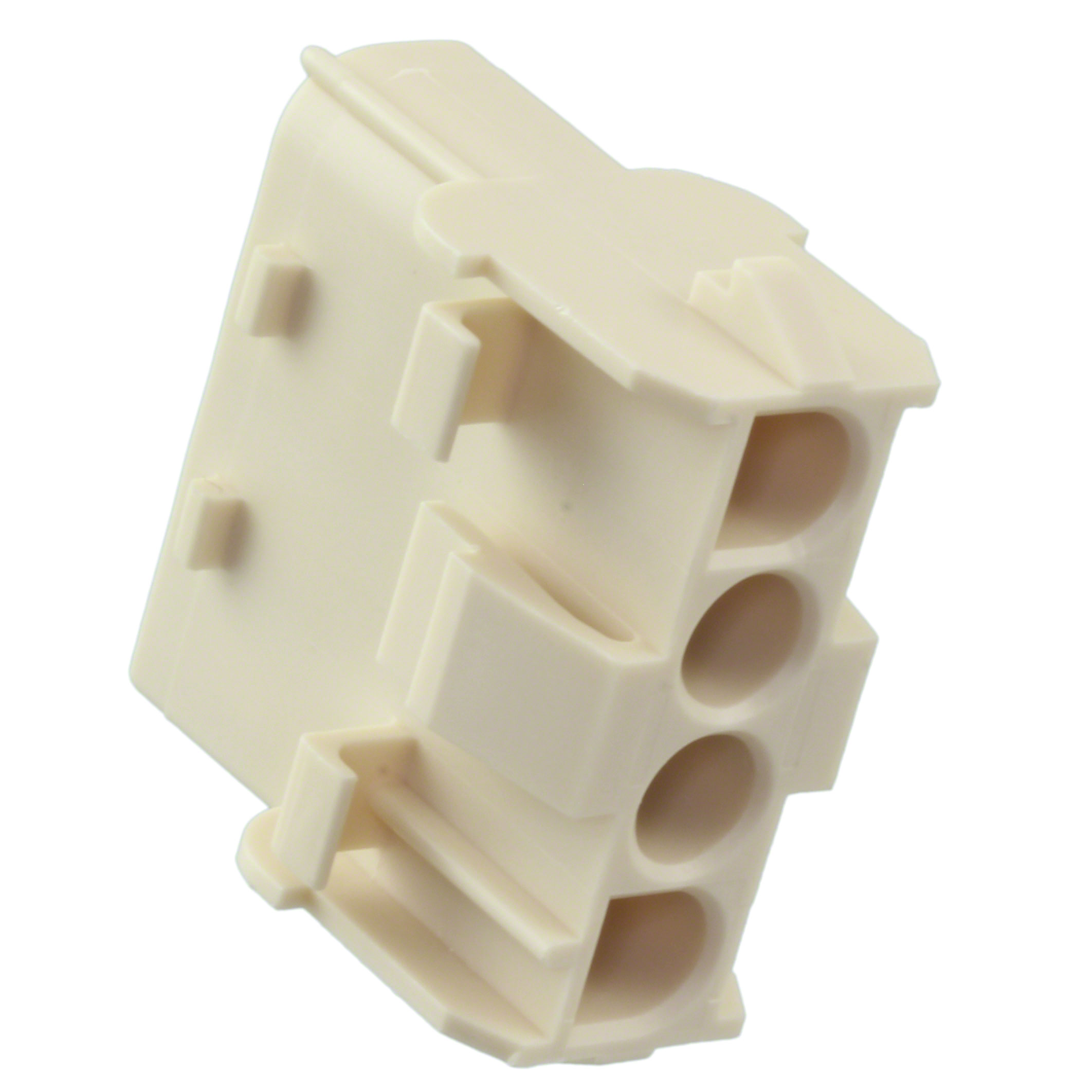

TE CONNECTIVITY 矩形连接器 - 外壳 926305-7

926305-7概述

    Universal MATE-N-LOK Connectors Meeting GWT and V-0

    产品简介


    Universal MATE-N-LOK 连接器的端子和插头外壳以及连接器现已采用符合 IEC 60335-1 第五版(750°C,不引燃)的Glow Wire测试要求以及UL 94 V-0标准的材料制造。这些新型号的连接器是基于成熟的中心线间距为6.35毫米(0.25英寸)的设计,可与标准的Universal MATE-N-LOK插针和插座兼容。这些新型号特别适用于家电及面向欧洲和美国市场的其他商品制造商。

    技术参数


    - 电压等级:600VAC
    - 电流等级:19A(最大)
    - 位置数:单排:2, 3, 4, 5 和 10;双排:6;三排:9;四排:12
    - 中心线间距:6.35毫米(0.25英寸)
    - 工作温度范围:-55至125°C
    - 面板厚度:0.76 - 2.29毫米(0.03 - 0.09英寸)

    产品特点和优势


    - 熟悉的锁紧卡口:方便快捷的安装和拆卸。
    - 混合插针和插座:在同一个外壳内可以互换使用。
    - 正面极化和后腔识别:确保正确的插入方式。
    - 绝缘能力:直径可达0.200英寸(5.08毫米)。
    - 符合Glow Wire测试和UL 94 V-0:确保高安全性和可靠性。

    应用案例和使用建议


    这些连接器广泛应用于家用电器、HVAC设备、工业机械以及其他需要符合IEC 60335-1和UL 94 V-0标准的产品。例如,在家用电器中,它们可用于内部电路的连接,确保长时间稳定运行。对于室内/室外照明设备,可以选择垂直和直角配置以适应不同的安装需求。

    兼容性和支持


    这些新型号的连接器与标准的MATE-N-LOK连接器兼容,可用于30-10 AWG(0.05-5.0平方毫米)的电线。此外,可以通过使用可选密封件和接触件将系统升级到IP57级防水。

    常见问题与解决方案


    1. 问题:安装过程中遇到锁紧卡口松动的问题。
    - 解决方案:请检查锁紧卡口是否正确安装,并确保无损坏。
    2. 问题:产品在高温下出现异常。
    - 解决方案:确认产品的工作温度范围,并确保在规定范围内使用。

    总结和推荐


    这些Universal MATE-N-LOK连接器通过了严格的Glow Wire测试和UL 94 V-0认证,具有出色的可靠性和安全性。其多功能性使得它们非常适合于各种家电和工业应用。我们强烈推荐这些连接器用于需要高安全性和稳定性的场合。

926305-7参数

参数
排数 1
触头端接 压接
针脚数 4pin
类型 Locking Ramp,Receptacle
颜色 -
触头类型 Male or Female
紧固类型 滑锁
长*宽*高 31.8mm(长度)*17mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

926305-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

926305-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 926305-7 926305-7数据手册

926305-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
