6-2208684-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: LEAVYSEAL 护套是采用密封结构的重载连接器,提供 15 至 92 多种位置排列方式。这些连接器提供六种尺寸,使用把手锁定系统进行插接,并具有集成电缆附件。该护套可使用 AMP MCP 6.3/4.8K、2.8 和 1.5K 号盒式及片式端子,并且可负载高达 40 安培的电流。
供应商型号: A128934-ND
供应商: Digi-Key
标准整包数: 1

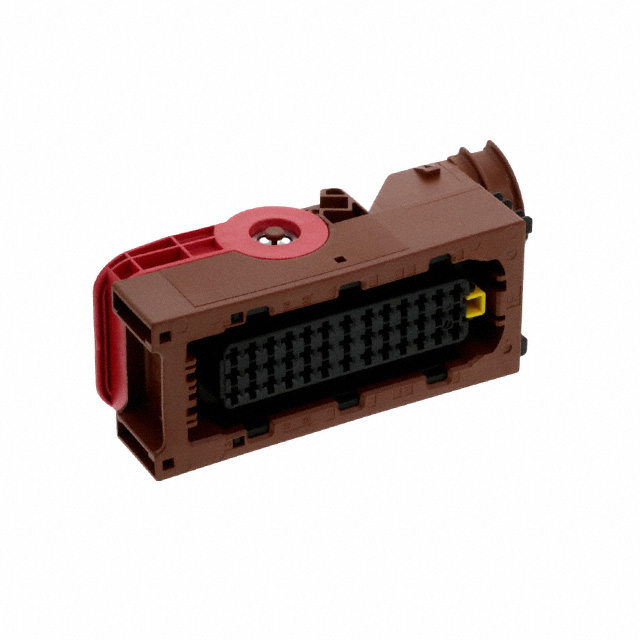

TE CONNECTIVITY 矩形连接器 - 外壳 6-2208684-3

6-2208684-3概述

    #

    产品简介


    本产品为TE Connectivity公司的LEAVYSEAL系列线对线插接式插座(Receptacle)。此连接器具有39个位置,中心线间距为5mm,适用于电线电缆的自由悬挂安装方式。设计为密封型,具有优秀的防水防尘能力,适用于汽车及其他工业领域的电源连接需求。该插座采用矩形设计,具备集成的一级锁紧功能,确保了连接器在复杂工作环境中可靠稳定运行。

    技术参数


    - 型号编号:6-2208684-3
    - 连接器类型:线对线插接式插座(Receptacle)
    - 位置数:39
    - 中心线间距:5 mm (0.197 in)
    - 接合角度:90°
    - 主要颜色:棕色
    - 终端接口:电线和电缆
    - 接触宽度:2.8 mm
    - 接触电流:最大32 A
    - 操作电压:36 VDC
    - 机械附件:端子位置保证(TPA)
    - 环境温度范围:-40°C 至 120°C
    - 防护等级:IP67, IP69K
    - 包装数量:117
    - 材料:PBT GF20
    - 尺寸:高46 mm,宽44 mm,长120.5 mm,行间距5.5 mm
    - 其他认证:符合UL 94V-0标准

    产品特点和优势


    1. 密封设计:该插座设计为密封型,能够达到IP67和IP69K防护等级,确保在恶劣环境下的可靠性和耐久性。
    2. 集成锁紧系统:一体化的锁紧系统确保了插接过程的安全性,防止意外松脱。
    3. 广泛的工作温度范围:可承受-40°C到120°C的工作温度,确保在不同气候条件下的可靠性。
    4. 高接触电流:最高可达32 A的接触电流,满足大功率应用的需求。
    5. 出色的环保特性:符合欧盟RoHS和REACH规定,符合多种环保要求。

    应用案例和使用建议


    应用案例
    这款插座在汽车行业中用于动力系统的连接,例如电池和电机之间的连接,确保安全稳定的电力传输。此外,它也适用于其他工业自动化设备的电源连接。
    使用建议
    - 在安装过程中确保所有连接器和电缆正确就位并固定牢固,以避免因振动或其他外力导致的接触不良。
    - 定期检查密封圈的状态,如有磨损或损坏应及时更换,以保持良好的防护性能。
    - 在进行高电流传输时,确保接头的正确连接和足够的接触压力,避免接触电阻过大引起发热问题。

    兼容性和支持


    - 兼容配件:与以下配件兼容:
    - TE Part #2035366-7 Backshell
    - TE Part #DTP2P-BT-BK 靴套
    - TE Part #4828-007-8605 后壳
    - TE Part #2-2112162-1 插座接头
    - TE Part #2-1703773-1 插针接头
    - 技术支持:如需帮助,请拨打+1 800 522 6752联系TE Connectivity的客户服务部门。

    常见问题与解决方案


    问题1:插座在高温环境下是否会失效?
    解决方案:不会。该插座的设计可承受高达120°C的工作温度,确保其在高温环境下仍能可靠工作。
    问题2:如何判断密封圈是否需要更换?
    解决方案:定期检查密封圈的外观是否有破损、变形或磨损。如果发现上述情况,建议及时更换新的密封圈以确保防护效果。
    问题3:接触电阻过大会导致哪些问题?
    解决方案:接触电阻过大会导致发热,降低连接器的效率并可能引发火灾。因此,建议定期检查接头的接触状况,并确保有足够的接触压力。

    总结和推荐


    综上所述,6-2208684-3是一款高性能的密封型线对线插接式插座,其优良的密封性能、高电流承载能力和广泛的适用温度范围使其成为各种工业和汽车应用的理想选择。考虑到其高可靠性、易于维护和环保特性,我们强烈推荐这一产品。对于需要在恶劣环境下工作的用户来说,这个插座将是最佳选择。

6-2208684-3参数

参数
排数 3
触头端接 压接
针脚数 39pin
类型 Lever Lock,Receptacle
颜色 棕色
触头类型 Female Socket
紧固类型 -
长*宽*高 120.50014mm*46mm*44mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

6-2208684-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-2208684-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 6-2208684-3 6-2208684-3数据手册

6-2208684-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.5704 ¥ 130.4715
10+ $ 12.3822 ¥ 110.8776
50+ $ 11.0525 ¥ 98.9703
117+ $ 10.4092 ¥ 93.2103
351+ $ 9.6334 ¥ 86.2631
585+ $ 9.2928 ¥ 83.2128
1053+ $ 8.9158 ¥ 79.8369
库存: 47
