680326-000

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: Splice 12.95mm Length
供应商型号: 3393857
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 端子 - 电线接头端子 680326-000

680326-000概述


    产品简介

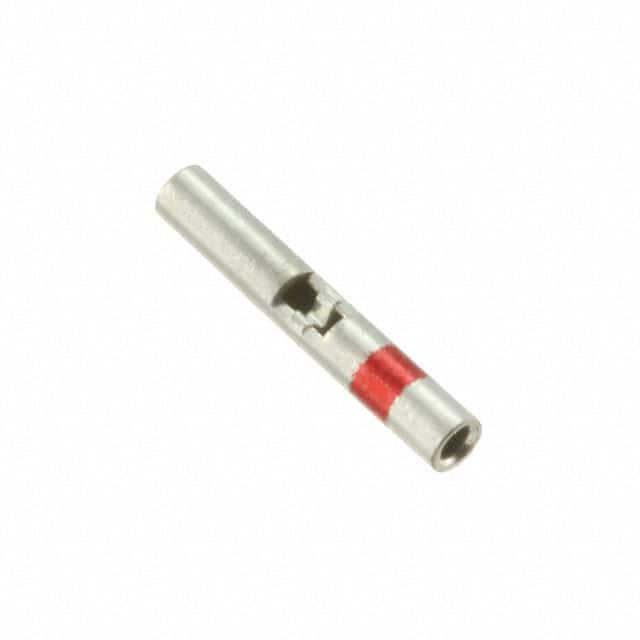

    本产品为Raychem公司的Color Coded Crimp Splicer(彩色标识压接式连接器),主要用于实现电线的无缝管状连接。它广泛应用于通信设备、工业自动化控制以及汽车电子等领域。该连接器具备独特的颜色编码标识系统,便于快速识别不同的线缆规格。

    技术参数


    | 产品型号 | 线规范围 | 直径A(mm) | 直径B(mm) | 长度C(mm) | 长度D(mm) | 最大长度E(mm) | 最大重量(磅/百万) | 颜色代码 | 可用截面积(CMA)

    | D-609-06 | 26-20 AWG | 1.27 (0.050) | 1.13 (0.045) | 2.03 (0.080) | 1.90 (0.075) | 12.7 (0.500) | 5.97 (0.235) | 0.381 (0.015) | 红色 | 300 - 1510
    | D-609-07 | 20-16 AWG | 1.75 (0.069) | 1.62 (0.064) | 2.69 (0.106) | 2.56 (0.101) | 14.61 (0.575) | 6.86 (0.270) | 0.51 (0.020) | 蓝色 | 779 - 2680
    | D-609-08 | 16-12 AWG | 2.59 (0.102) | 2.46 (0.097) | 3.89 (0.153) | 3.73 (0.147) | 14.61 (0.575) | 6.86 (0.270) | 1.27 (0.050) | 黄色 | 1900 - 6755

    产品特点和优势


    1. 颜色编码标识:通过不同颜色的标识系统,可以快速识别出不同线规的线缆,方便装配与维修。
    2. 高可靠性:采用铜合金材料和电镀锡处理,确保了连接器的机械强度和电气性能。
    3. 无缝管状结构:确保连接部分完全密封,防止湿气和污染物进入,提高使用寿命。
    4. 广泛应用:适用于多种工业和消费电子设备中,特别是在要求较高可靠性的场合。

    应用案例和使用建议


    应用案例
    该连接器被广泛应用于通信电缆连接、汽车电子线路、工业控制系统等领域。例如,在智能建筑系统中,用于连接网络布线;在工业机器人系统中,用于电机控制线路。
    使用建议
    1. 在安装前,仔细检查线缆规格是否符合产品规格表中的要求。
    2. 使用推荐的Tyco Electronics Crimp Tool AD-1377进行压接操作,以确保连接器安装正确。
    3. 在特殊环境下(如高温或湿度较大区域),需要额外防护措施来确保连接器长期稳定工作。

    兼容性和支持


    该连接器与各种标准线缆兼容,适用于不同类型的电子设备。厂商提供全面的技术支持,包括产品安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:连接器无法正常连接
    解决办法:检查线缆规格是否符合产品规格表中的要求,重新使用合适的工具进行压接。

    2. 问题:连接器安装后出现松动
    解决办法:确保压接时压力足够,并检查是否按照制造商的安装指南进行操作。

    总结和推荐


    该Color Coded Crimp Splicer具有显著的优点,包括快速识别的色标系统、卓越的电气和机械性能以及广泛的适用性。在安装和使用过程中遵循推荐的操作方法能够充分发挥其效能。因此,我们强烈推荐这一款高性能的压接式连接器,特别是在对可靠性和易维护性要求较高的应用环境中。

680326-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

680326-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

680326-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 680326-000 680326-000数据手册

680326-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
