3-1971773-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 标准温度三重锁定电源连接器插头与对应的帽或头插接。它们搭载有母端端子并提供多种选项。
供应商型号: 3-1971773-2
供应商: Master
标准整包数: 50

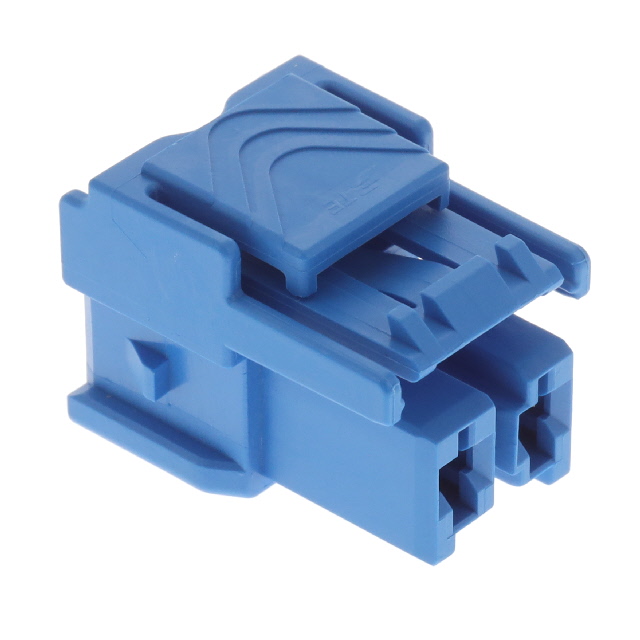

TE CONNECTIVITY 矩形连接器 - 外壳 3-1971773-2

3-1971773-2概述

    POWER TRIPLE LOCK Connector System: Comprehensive Guide

    1. 产品简介


    POWER TRIPLE LOCK连接器系统是一款专为电力应用设计的高性能连接器。该系统包括插头插座和面板安装盖两种组件,提供单排、双排和三排(矩阵)布局,支持2至15个位置。每个位置中心线间距为6毫米,行间距离为8.1毫米,特别适用于面板安装应用。此系统的接触部件包含键控特征、极化特征和正向锁定机制,确保稳定可靠的连接。

    2. 技术参数


    技术规格:
    - 接触尺寸: 支持24至12 AWG (0.20至3.30 mm²) 单股铜导线,或18至22 AWG (0.34至0.89 mm²) 双股铜导线。
    - 绝缘层直径范围: 2.00至4.25毫米。
    - 锁定机制: 提供可选的连接器位置保证(CPA)和终端位置保证(TPA)装置。
    - 环境要求: 在正常温度和湿度条件下使用,避免长时间紫外线照射和化学腐蚀环境。
    电气特性:
    - 插头插座和面板盖的设计满足各类电力传输需求。
    - 插头接触点带有封闭的焊锡点和绝缘层压紧区,以确保良好的电导率和机械强度。
    工作环境:
    - 工作温度范围: -40°C 至 125°C。
    - 相对湿度范围: 0% 至 95%。
    - 防护等级: IP67。

    3. 产品特点和优势


    产品特点和优势:
    - 高度可靠: 极化的连接器确保了不同大小和配置的连接器不会误配,提高可靠性。
    - 便于安装: 面板盖上的柔性面板锁扣简化了安装过程,无需额外的固定工具。
    - 多种配置: 提供四种不同的键控配置(A、B、C、D),防止误配,增加灵活性。
    - 维护简便: 可选的TPA和CPA装置确保连接稳固,且易于检查和维修。

    4. 应用案例和使用建议


    应用案例和使用建议:
    - 工业自动化: 适用于高压电器和电机控制系统中的电力传输。
    - 运输: 在汽车和轨道交通设备中用于电力分配和控制。
    - 可再生能源: 在太阳能发电系统中作为关键的电力连接组件。
    使用建议:
    - 确保导线剥皮长度符合规定标准,避免损伤导线内部结构。
    - 使用适当的压接工具进行接触压接,确保压接高度和宽度符合图示规范。
    - 定期检查连接器位置保证(CPA)和终端位置保证(TPA)装置,确保连接稳固。

    5. 兼容性和支持


    兼容性和支持:
    - 兼容性: 该连接器系统可以与其他符合相同标准的TE Connectivity产品兼容。
    - 技术支持: TE Connectivity提供详细的安装指导、测试指南和维护程序文档,通过网站www.te.com或联系电话获取更多帮助。

    6. 常见问题与解决方案


    常见问题与解决方案:
    - 问题: 连接不稳定。
    - 解决方法: 检查导线是否正确插入并锁定,确保CPA和TPA装置正确安装。

    - 问题: 接触电阻过高。
    - 解决方法: 重新压接导线,并确保压接尺寸和高度符合规格。

    7. 总结和推荐


    总结和推荐:
    POWER TRIPLE LOCK连接器系统凭借其出色的可靠性和多功能性,在工业和运输领域具有广泛的应用前景。其便捷的安装方式和完善的维护支持使得它成为电力传输的理想选择。我们强烈推荐使用此产品以提升您的设备的性能和稳定性。

3-1971773-2参数

参数
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Holder,Plug
颜色 蓝色
触头类型 Female Blade Socket
紧固类型 -
长*宽*高 15.7mm(长度)*16.9mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

3-1971773-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1971773-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 3-1971773-2 3-1971773-2数据手册

3-1971773-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.3 ¥ 2.7192
500+ $ 0.2751 ¥ 2.4476
1000+ $ 0.2738 ¥ 2.436
3500+ $ 0.2649 ¥ 2.3554
7000+ $ 0.2623 ¥ 2.2981
10500+ $ 0.261 ¥ 2.287
17500+ $ 0.2572 ¥ 2.2537
28000+ $ 0.2572 ¥ 2.2537
库存: 17699
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 135.96
