5-103168-7

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Header 2 18pin Male Pin 黑色 通孔安装 25.7mm(长度)*10.16mm(高度)
供应商型号: JY-5-103168-7
供应商: 云汉优选
标准整包数: 1

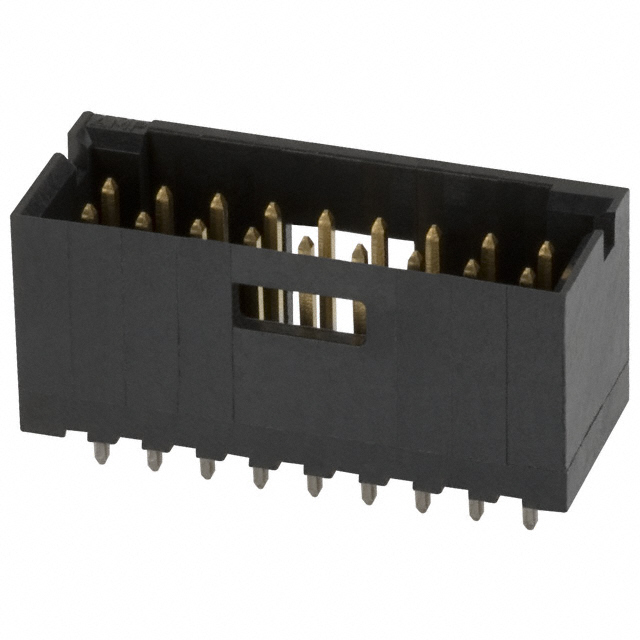

TE CONNECTIVITY 矩形连接器 - 外壳 5-103168-7

5-103168-7概述

    电子元器件产品技术手册

    产品简介


    本文档介绍的是TE Connectivity公司的AMPMODU系列插头(Product Code: 5-103168-7),该产品是一款用于PCB板的垂直安装的连接器,采用板对板结构,具有18个位置,中心线间距为2.54毫米(0.1英寸)。该插头完全屏蔽,并且采用金镀层,通过通孔焊接方式固定到电路板上。它广泛应用于各类电子设备中,特别是在需要高可靠性和紧凑设计的应用场合中。

    技术参数


    - 产品类型: PCB插头
    - 连接系统: 板对板
    - 配置: 2行18位
    - 接头类型: 完全屏蔽
    - 接口方向: 垂直安装
    - 接触载荷条件: 全载荷
    - 中心线间距: 2.54毫米(0.1英寸)
    - 绝缘电阻: ≥5000兆欧
    - 耐压: 750VRMS
    - 接触面积镀层材料: 金
    - 接触面积镀层厚度: 0.762微米(30微英寸)
    - 接触载流能力: 最大3安培
    - 接触终止面积镀层材料: 锡
    - 终止方法: 通孔焊接
    - 机械附件: 接触式锁扣窗口
    - 环境温度范围: -65°C 至 105°C(-85°F 至 221°F)

    产品特点和优势


    - 完全屏蔽设计: 保证了电磁干扰防护,提高了信号传输的稳定性。
    - 高可靠性: 高绝缘电阻和耐压值,确保了长时间工作的稳定性和可靠性。
    - 通用性: 中心线间距标准化,可以适应多种板对板连接的需求。
    - 兼容性: 兼容各种标准,如CSA LR7189、UL E28476。

    应用案例和使用建议


    - 应用案例: 适用于高速数据传输设备,例如服务器、网络设备及医疗仪器等。
    - 使用建议: 在实际应用中,建议严格按照制造商提供的环境温度范围来操作,以确保产品的长期稳定性和耐用性。

    兼容性和支持


    - 兼容性: 与AMPMODU系列其他产品高度兼容,易于实现系统集成。
    - 技术支持: 如需进一步支持,请联系制造商电话:+1 800 522 6752。

    常见问题与解决方案


    - 问题: 接触电阻偏高
    - 解决方案: 检查接触面是否干净,必要时进行清洁。
    - 问题: 焊接后接触不良
    - 解决方案: 重新检查焊接质量,确保无虚焊。

    总结和推荐


    该款AMPMODU插头凭借其高可靠性、稳定的电气性能以及兼容性强的特点,在众多应用场合中表现出色。鉴于其出色的表现,我们强烈推荐这款产品给需要高性能、高可靠性的工程师和技术人员。无论是对于新的设计项目还是对现有系统的升级,这款产品都是一个理想的选择。

5-103168-7参数

参数
排数 2
触头端接 -
针脚数 18pin
类型 Detent Lock,Header
颜色 黑色
触头类型 Male Pin
紧固类型 -
长*宽*高 25.7mm(长度)*10.16mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

5-103168-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103168-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-103168-7 5-103168-7数据手册

5-103168-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
