首页  >  产品百科  >  926305-6

926305-6

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Holder,Receptacle 1 4pin Female Socket 压接 自然色 卡入式安装,按扣安装,面板安装 31.8mm(长度)*17mm(高度)
供应商型号: U-926305-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 926305-6

926305-6概述


    产品简介

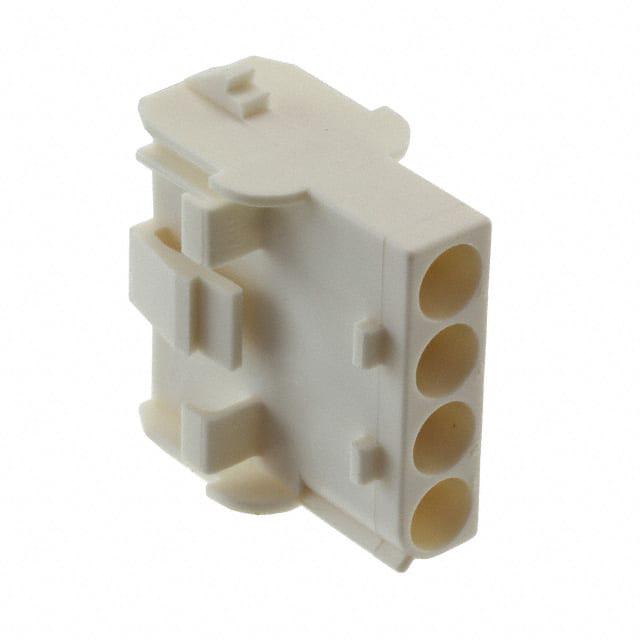

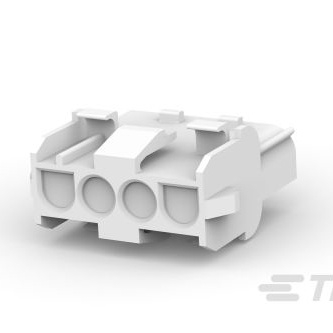

    926305-6 Universal MATE-N-LOK 接收器型矩形电源连接器
    这款矩形电源连接器专为线到面板或线到线的应用而设计。它采用了4位设计,具有中心线距为6.35毫米(0.25英寸)的特点。该连接器符合Universal MATE-N-LOK标准,适用于广泛的电力和信号传输场合。这款连接器的主要功能在于其出色的耐用性和可靠性,能够适应多种复杂的工业应用环境。

    技术参数


    - 连接器类型:接收器型
    - 应用类型:线到面板/线到线
    - 位置数量:4
    - 中心线距:6.35毫米(0.25英寸)
    - 工作电压:600 VAC
    - 安装方式:面板安装
    - 材料:PA 6
    - 温度范围:-55°C 至 125°C
    - 包装数量:2000
    - 阻燃等级:UL 94V-2
    - 防火等级:GWT 750°C(无火焰)

    产品特点和优势


    这款连接器具备多种独特功能和优势,使其在广泛应用中表现出色。其中最显著的优势是其可靠的连接能力、良好的机械稳定性以及宽泛的工作温度范围。其内部没有密封功能,但通过坚固的设计确保在恶劣环境下依然稳定工作。此款连接器还通过了多个国际认证标准,如CSA、UL、VDE等,这表明其质量和安全性能得到了充分保障。

    应用案例和使用建议


    这款矩形电源连接器广泛应用于工业控制、自动化设备及汽车电子等领域。由于其能够提供稳定的电力和信号传输,非常适合需要高可靠性的应用场合。例如,在汽车行业中,该连接器可以用于电池管理系统,确保电力传输的安全稳定。在使用过程中,建议确保正确的插拔操作,以防止接触不良和误接现象的发生。另外,由于其良好的防水防尘性能,适合户外或工业环境下的长期使用。

    兼容性和支持


    该连接器与多个TE Connectivity零件兼容,如插头、电缆等,确保系统集成的灵活性。如果在使用过程中遇到任何问题,可以拨打技术支持电话+1 800 522 6752寻求帮助。此外,制造商提供了全面的产品文档和技术支持,以满足用户的各种需求。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方案:确保正确安装并检查是否有异物阻挡,必要时进行清洁处理。
    2. 接触电阻过高
    - 解决方案:重新压接连接器端子,或更换新的连接器。
    3. 无法正常解锁
    - 解决方案:检查锁定机构是否损坏,如有损坏则需更换新的连接器。

    总结和推荐


    综上所述,926305-6 Universal MATE-N-LOK 接收器型矩形电源连接器凭借其卓越的性能、广泛的应用范围和可靠的支持服务,成为市场上一款值得信赖的产品。无论是用于工业自动化还是汽车电子领域,这款连接器都能提供稳定、可靠的电力和信号传输,建议广泛采用。

926305-6参数

参数
针脚数 4pin
类型 Latch Holder,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 31.8mm(长度)*17mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

926305-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

926305-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 926305-6 926305-6数据手册

926305-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
