1355290-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: AMP MCP 壳体连接器采用 1-92 位位数排列方式,具有锁扣或杠杆对配省力机构。AMP MCP 壳体可使用尺寸为 9.5、6.3/4.8K、2.8 和 1.5K 的端子,并可承载 100 安培的电流。
供应商型号: 1355290-1
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 1355290-1

1355290-1概述


    产品简介


    基本信息

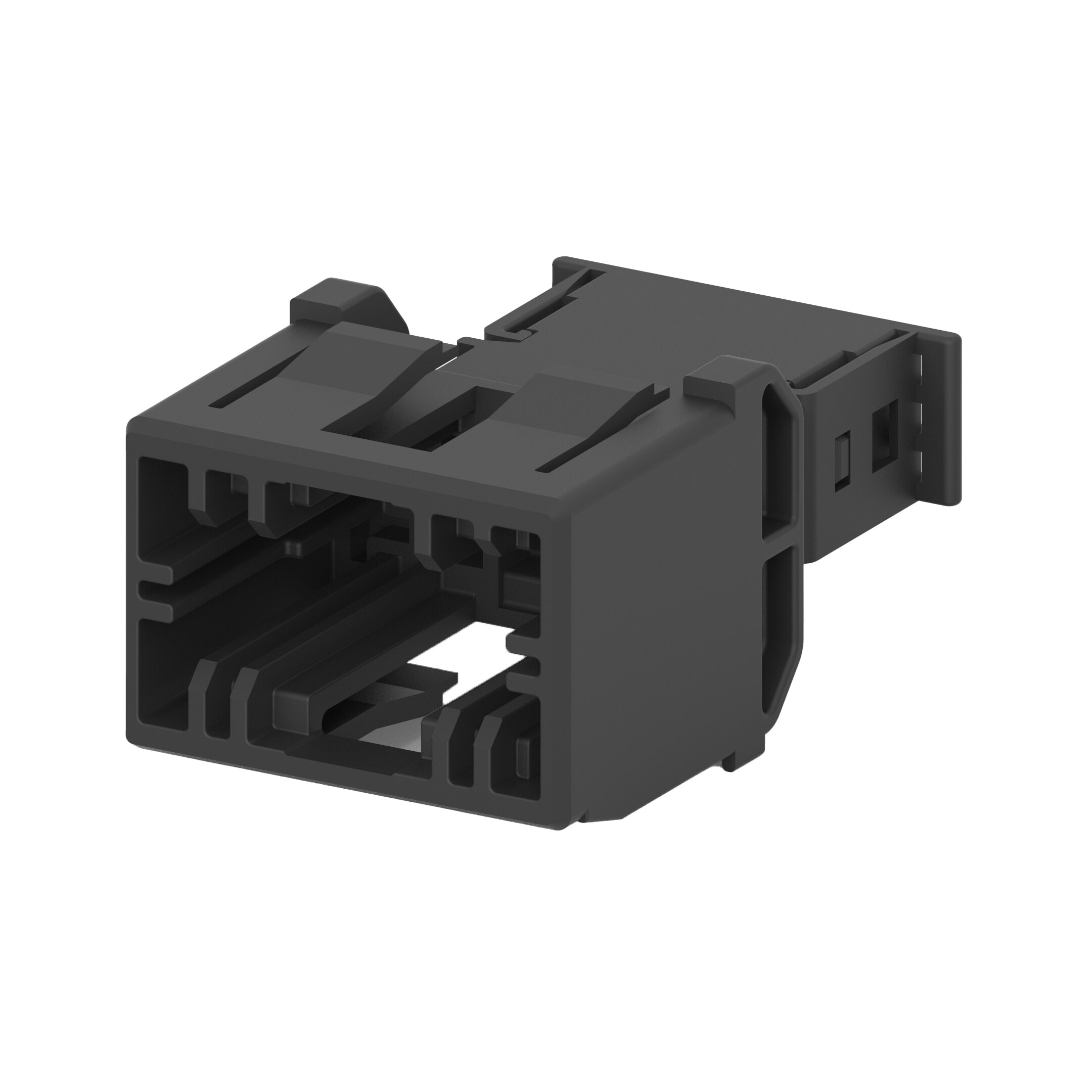

    产品名称:AMP MCP 9.5 接线端子壳体
    产品型号:1355290-1
    制造商:TE Connectivity (TE)
    产品类型及功能
    本产品是一款适用于电线与电线连接的接线端子壳体,属于混合型连接器系统。它主要用于电力传输,在汽车和其他工业应用中具有广泛的用途。其设计使得安装和维护非常方便,并且具备良好的防护性能。

    技术参数


    主要技术规格
    - 中心线间距(Pitch):12.5毫米 [0.492英寸]
    - 连接器类型:带插针的端子壳体
    - 位置数:2个
    - 接触方式:直角矩形连接器系统
    - 操作电压:28 VDC
    - 材料:PA66 GF15(玻璃纤维增强尼龙)
    - 额定电流:未明确提及,通常取决于电缆尺寸
    - 尺寸:高66毫米 [2.59英寸]、宽30.6毫米 [1.2英寸]、长40毫米 [1.57英寸]
    - 线径:16平方毫米
    - 包装数量:350个/盒
    - UL阻燃等级:UL 94HB
    - RoHS合规性:符合欧盟RoHS、ELV和REACH指令要求
    - 卤素含量:不含BFR/CFR/PVC,但Br/Cl可能超过900ppm
    - 焊锡工艺能力:不适用

    产品特点和优势


    独特功能与优势
    - 面板安装:产品采用面板安装方式,便于固定于控制面板上。
    - 键控机制:具备集成的键控机构,确保正确的连接器对接。
    - 材料强度:选用高强度的PA66 GF15材料,提升机械强度和耐久性。
    - UL认证:获得UL 94HB阻燃等级认证,适用于对安全要求较高的环境。
    - 多应用领域:广泛应用于汽车、工业自动化等多个领域,具备良好的兼容性和扩展性。
    - 合规性:严格遵循国际环保标准,如RoHS、ELV和REACH,确保绿色生产和使用。

    应用案例和使用建议


    应用场景
    - 汽车领域:用于发动机控制单元、车身控制模块等部位的电源连接。
    - 工业自动化:用于生产线上的各类传感器、执行器等设备的电力传输。
    使用建议
    - 布线注意事项:在安装时需确保线缆尺寸匹配,避免过粗或过细的线材。
    - 正确使用定位卡扣:确保所有卡扣正确安装到位,以保障连接器的稳定性和可靠性。
    - 定期检查:由于此产品长期暴露于恶劣环境中,建议定期进行检查和维护。

    兼容性和支持


    兼容性
    - 与TE Connectiviy的其他型号如1743059-2、936429-2、2-2109441-3、1-967588-1等端子壳体兼容。
    - 适合使用AMP MCP 9.5插件系统,进一步提升整体系统的可靠性和兼容性。
    支持服务
    - 客户可以拨打TE的免费支持电话 +1 800 522 6752 获取技术支持和售后服务。

    常见问题与解决方案


    1. 问:如何确认产品的具体尺寸?
    - 答:可以通过下载CAD文件(如.dxf、.igs、.stp格式),并使用相应软件查看详细的三维模型图来确认产品尺寸。
    2. 问:如何安装此产品?
    - 答:确保在清洁干燥的环境中进行安装,使用适当的工具将端子壳体固定在面板上,并保证线缆正确插入端子内。
    3. 问:是否支持RoHS认证?
    - 答:是的,该产品完全符合欧盟RoHS、ELV和REACH认证要求。

    总结和推荐


    产品评估
    该款AMP MCP 9.5接线端子壳体以其高可靠性、强大的材料性能和广泛的兼容性在同类产品中脱颖而出。它的面板安装方式和集成键控机构提供了简便且稳固的连接体验。同时,其严格的环保标准使其成为绿色制造的优选方案。
    推荐使用
    鉴于该产品的优良特性及其广泛的应用范围,我们强烈推荐在汽车和工业自动化领域使用这款接线端子壳体。无论是作为初级设备还是复杂系统的组成部分,它都能为用户提供卓越的性能和安全保障。

1355290-1参数

参数
颜色 黑色
触头类型 Tab
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Receptacle
长*宽*高 40mm*66mm*32.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

1355290-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1355290-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1355290-1 1355290-1数据手册

1355290-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ ¥ 21.045
库存: 2800
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 7365.75
