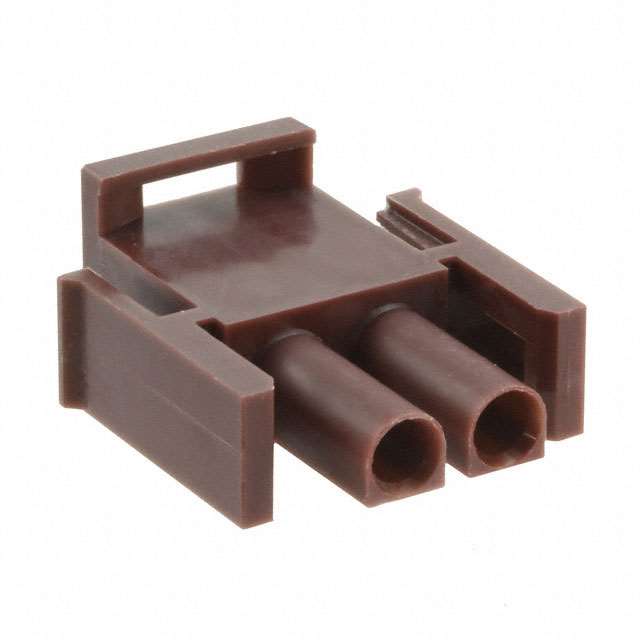

1-480698-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Plug 1 2pin Male or Female 压接 棕色 导线安装,自由悬挂,通孔安装
供应商型号: JY-1-480698-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 1-480698-1

1-480698-1概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册

    产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是一种线对板连接器,专为电源电路设计,特别是在家用电器中使用,特别是针对燃气器具。该系列产品具有紧凑的设计、5.0 mm 接触中心线,包括插头端子、用于电线的插头壳体以及用于PCB 的母座组件。其独特的双锁板设计不仅提供了完整的接触加载,还能有效防止接触缠绕。产品认证包括UL94V-0防火等级和加拿大标准协会认证。

    技术参数


    - 电压额定值:300 VAC(实际可用150 VAC)
    - 电流额定值:最大10A(适用于16 AWG导线,双接触点)
    - 操作温度范围:-30°C 至 +105°C
    - 适用导线:24-16 AWG
    - 适用PCB厚度:1.6 mm
    - 材料:预镀锡铜合金、玻璃填充尼龙
    - 锁定机制:通过双锁板和环绕锁板壁的设计,确保安全可靠
    - 外壳材料:6/6尼龙,玻璃填充

    产品特点和优势


    1. 紧凑设计:整体高度仅为19.4 mm,适合空间受限的应用场合。
    2. 高效装配:独特的键控机制不仅提高了装配效率,还避免了错误配接。
    3. 增强安全性:接触锁定牢固,可防止在灌封过程中产生的气泡影响。
    4. 简化库存管理:通过减少零件编号,降低了采购和库存控制的复杂度。

    应用案例和使用建议


    - 家用电器:该产品特别适合家用电器的电源电路连接,如燃气器具。用户可以利用不同颜色编码的键控来区分不同的连接器,从而提高组装效率并减少错误。
    - 燃气器具:由于这些连接器可以承受较高的电流和温度,因此特别适用于需要高可靠性连接的燃气器具中。
    - 建议:在安装过程中,确保正确匹配颜色编码和键控以避免误接。同时,注意PCB板的厚度必须在1.6 mm以内,以保证最佳性能。

    兼容性和支持


    - 兼容性:5.0 PKC 连接器设计具有高度的兼容性,能够与多种不同的PCB和电线匹配。此外,厂商提供了一系列工具和配件,如专用的压线钳和管件,以便于安装和维护。
    - 技术支持:厂商提供了详尽的技术文档和在线支持服务,用户可以通过拨打客服热线获得专业的技术指导和帮助。

    常见问题与解决方案


    1. 问题:如何正确识别不同颜色编码的键控?
    - 解决办法:参阅产品手册中的颜色编码图,按照正确的颜色和键控进行安装,避免错误配接。

    2. 问题:如何选择合适的电线尺寸?
    - 解决办法:根据手册中的规格表选择合适尺寸的电线,确保电流和温度额定值符合应用需求。
    3. 问题:如何进行高效的安装?
    - 解决办法:利用配套的压线钳和工具进行压接操作,确保每个接触点都牢固可靠。

    总结和推荐


    5.0 mm Power Key Connectors 是一款优秀的电源连接解决方案,具有紧凑设计、高可靠性和易于装配的优点。其广泛应用于家用电器和燃气器具中,特别适用于需要高可靠性连接的应用场合。强烈推荐用于需要高性能、高可靠性的电源连接系统中。

1-480698-1参数

参数
颜色 棕色
触头类型 Male or Female
紧固类型 -
排数 1
触头端接 压接
针脚数 2pin
类型 Latch Lock,Plug
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1-480698-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-480698-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1-480698-1 1-480698-1数据手册
