5-1971793-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 5路, 2.5mm节距, 1行
供应商型号: N-5-1971793-3
供应商: 云汉优选
标准整包数: 900
TE CONNECTIVITY 矩形连接器 - 外壳 5-1971793-3

5-1971793-3概述


    产品简介

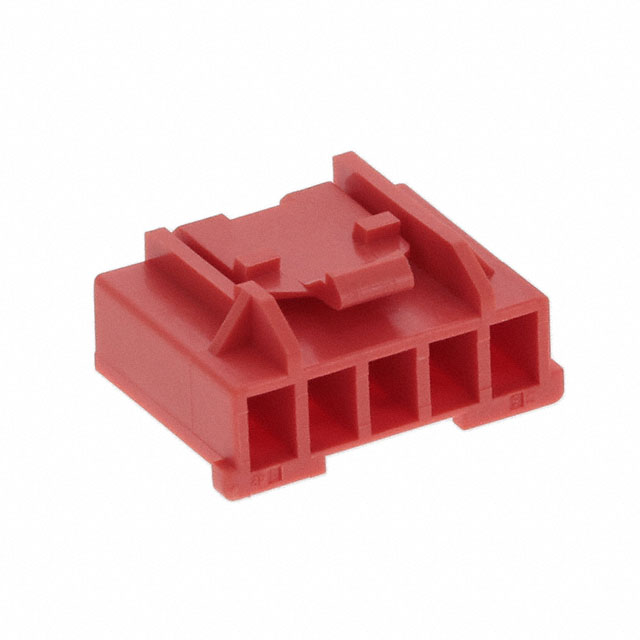

    GRACE INERTIA 2.5 插头(型号:5-1971793-3) 是一款适用于电源和信号电路的电子连接器。这款插头采用的是线对线连接系统,具有五位布局,中心线间距为2.5毫米。它采用了压接式端子,适用于自由悬挂电缆。该产品通过了UL 94V-0防火等级认证,确保其在极端条件下仍然具有良好的电气和机械性能。

    技术参数


    - 连接器系统: 线对线连接
    - 位置数: 5个
    - 中心线间距 (Pitch): 2.5毫米 [0.098英寸]
    - 连接器类型: 插头
    - 端子终止方法: 压接
    - 工作电压: 50伏交流电
    - 电流承载能力: 最大3安培
    - 温度范围: -30°C至105°C [-22°F至221°F]
    - 包装数量: 每包400个
    - 材质: 阻燃聚酰胺 (PA 66 GF)
    - 颜色: 红色
    - 密封性: 不可密封
    - 端子保留: 端子安装于端子室内部
    - 键控代码: C
    - 连接器材料: 铜合金
    - 电线尺寸: 0.081–0.326平方毫米

    产品特点和优势


    GRACE INERTIA 2.5 插头 具有多项独特功能和优势:
    1. 高可靠性:提供可靠的电连接,适合严苛的应用环境。
    2. 耐火性:通过了UL 94V-0防火测试,保障在火灾等极端情况下的安全性。
    3. 易于安装和维修:采用压接式端子,易于安装和更换,减少维修成本。
    4. 紧凑设计:中心线间距仅为2.5毫米,适用于空间受限的应用场景。
    5. 高温适应性:能够在广泛的温度范围内稳定工作,提高系统整体性能。

    应用案例和使用建议


    GRACE INERTIA 2.5 插头 广泛应用于各种电力和信号传输场景,例如工业自动化设备、家电控制板、汽车电子设备等。例如,在家用电器中,它可以用于连接控制面板和主电源,确保稳定的电源供应。在工业自动化设备中,它可以作为模块间的数据和电源传输接口。
    使用建议:
    1. 选择合适的电线:确保选用适合的电线尺寸(0.081–0.326平方毫米),以避免连接不良。
    2. 正确压接端子:确保端子压接质量良好,以保持长期可靠的电气接触。
    3. 定期检查:在应用过程中定期检查连接器的状态,确保其长期可靠运行。

    兼容性和支持


    GRACE INERTIA 2.5 插头 与同类产品系列中的其他组件高度兼容,如5-1971800-1型插头及2-644486-4型垂直PCB插头。制造商提供了详细的使用说明和技术支持服务,确保用户能够顺利使用该产品。此外,用户可以通过拨打客服电话(+1 800 522 6752)获取更多技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保端子压接紧固,电线插入深度合适 |
    | 连接器过热 | 检查电线尺寸和压接质量,确保散热良好 |
    | 插头无法完全插入 | 清理插槽和插针,确保无异物阻塞 |

    总结和推荐


    GRACE INERTIA 2.5 插头 是一款高性能的电子连接器,具备可靠的电气性能和广泛的工作温度范围,适用于多种应用场合。其独特的设计和卓越的兼容性使其在市场上具有较高的竞争力。我们强烈推荐此款插头给需要高性能连接器的客户,尤其是在工业自动化和家用电器领域。总体而言,该产品是一款值得信赖的高品质电子连接解决方案。

5-1971793-3参数

参数
针脚数 5pin
类型 Latch Lock,Plug
颜色 红色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
长*宽*高 13.2mm(长度)*10.4mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

5-1971793-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1971793-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-1971793-3 5-1971793-3数据手册

5-1971793-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
