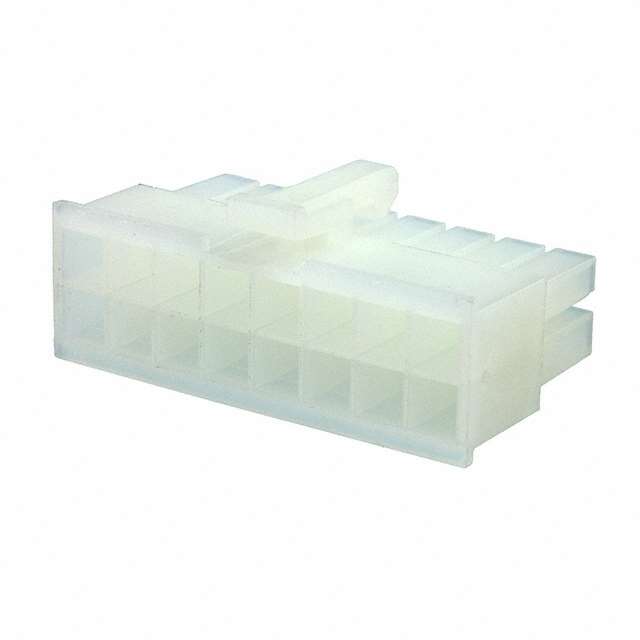

1-106527-6

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Receptacle 2 16pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 34.9mm(长度)
供应商型号: N-1-106527-6
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 1-106527-6

1-106527-6概述


    产品简介


    16P DUAC REC HSG 是一种矩形电源连接器,主要用于线到板、线到线的应用场景。其核心组件是插座,适用于多种电气设备和系统。该产品具有高性能和可靠性,广泛应用于工业控制、自动化设备、数据中心等领域。

    技术参数


    - 中心线间距(Pitch): 4.2 mm(0.165 in)
    - 插位数量: 16
    - 接触特性: 插座型
    - 操作电压: 600 VAC
    - 连接类型: 线到板,线到线
    - 插入力: 4 牛顿
    - 使用温度范围: -55°C 至 105°C(-67°F 至 221°F)
    - 包装方式: 单个包装
    - 材料: 尼龙
    - 外形尺寸:
    - 高度: 18.8 mm(0.74 in)
    - 宽度: 11.7 mm(0.46 in)
    - 长度: 34.9 mm(1.37 in)
    - 行间距: 1.2 mm(0.165 in)

    产品特点和优势


    1. 高可靠性: 600 VAC 的操作电压保证了在高电压环境下的稳定性。
    2. 宽温度范围: 可在极端环境中稳定运行,从 -55°C 到 105°C。
    3. 防燃性能: 符合 UL 94V-2 标准,具备良好的防火性能。
    4. 低卤素含量: 符合欧盟 RoHS 和 ELV 指令,对环境友好。
    5. 兼容性强: 适用于多种标准和认证,如 CSA, UL, VDE。

    应用案例和使用建议


    该连接器广泛应用于工业控制系统和自动化设备,例如工业机器人、数据中心电源管理系统等。为了确保最佳性能,建议在安装过程中使用正确的工具和方法,以避免损坏连接器的内部结构。
    使用建议:
    1. 正确选择导线: 根据负载要求选择合适规格的导线。
    2. 确保清洁和干燥: 在安装前彻底清洁连接器和导线的接触面。
    3. 定期检查: 定期进行电气和机械检查,确保连接可靠。

    兼容性和支持


    该产品与多种标准兼容,如 CSA, UL, VDE,并且可以通过以下 TE 内部编号获取支持:
    - TE 内部编号: 1-106527-6
    - 电话支持: +1 800 522 6752

    常见问题与解决方案


    1. 问题: 插入力过大
    - 解决方案: 检查接触表面是否清洁,必要时更换新的连接器。
    2. 问题: 连接松动
    - 解决方案: 确保导线和连接器之间的连接紧固,适当增加扭矩。
    3. 问题: 接触不良
    - 解决方案: 检查接触点是否有锈蚀或氧化,必要时重新压接或更换导线。

    总结和推荐


    16P DUAC REC HSG 是一款高性能的矩形电源连接器,具有出色的电气特性和宽温度范围,适合在各种工业环境中使用。其良好的兼容性和环保特性使其成为市场的热门选择。总体而言,强烈推荐这款连接器用于需要高可靠性连接的场合。如果需要更多技术支持,可以直接联系 TE 的技术支持热线。

1-106527-6参数

参数
排数 2
触头端接 压接
针脚数 16pin
类型 Latch Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 -
长*宽*高 34.9mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 散装

1-106527-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-106527-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1-106527-6 1-106527-6数据手册

1-106527-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
