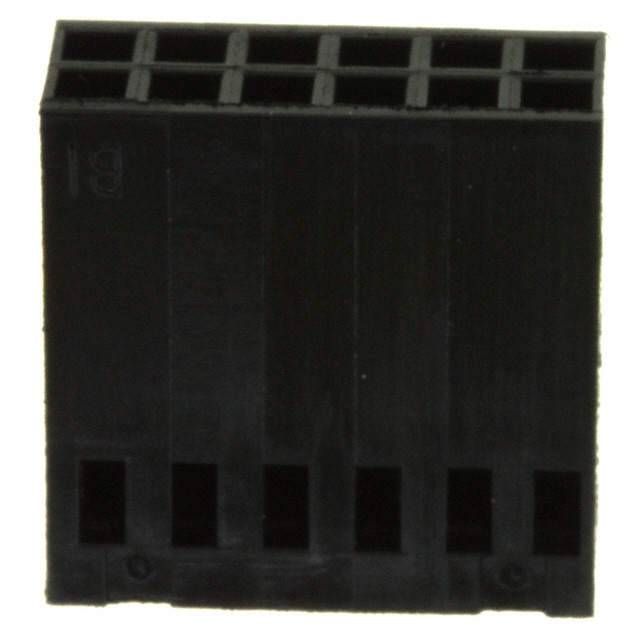

87456-7

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Receptacle 2 12pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 15.37mm(长度)*6.1mm(高度)
供应商型号: W-87456-7
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 87456-7

87456-7概述


    产品简介


    AMPMODU Mod IV 接收器组件是 AMPMODU 连接系统的一部分,适用于多种工业和市场的应用。这类组件提供了行业标准的第三级和第四级穿孔连接,并随着技术的进步,推出了满足新需求的产品线,例如适用于表面贴装工艺的组件。
    这些组件提供单排和双排设计,具有.100 x .100 [2.54 x 2.54]的中心线间距,适合于各种应用场合。此外,它们还提供了可靠的连接和接口,并通过金属压持夹的设计增强了对电路板的固定效果,从而提高了耐用性。

    技术参数


    以下是从技术手册中提取的主要技术参数:
    - 电压等级: 250 VAC
    - 电流等级: 单个接触点最大3.0安培;当所有接触点完全通电时,每个接触点最大为2.0安培
    - 操作温度范围:
    - 接收器组件:-65°C 至 +125°C
    - 插座:-65°C 至 +105°C
    - 耐压强度: 750 VAC
    - 端接电阻: 最大12毫欧姆
    - 绝缘电阻: 最小5000兆欧姆
    - 配对力: 每个接触点的最大配对力为9.0盎司(约2.50牛顿)
    - 分离力: 每个接触点的最小分离力为1.5盎司(约0.42牛顿)
    - 耐用性: 金镀层接触点经测试可达200次循环

    产品特点和优势


    - 可靠接口: 采用双簧片设计的插座接触点,配合接触区域的金镀层,确保了稳定的连接。
    - 高耐热性: 黑色高温度玻璃填充塑料外壳,能够承受红外线或气相焊料回流工艺。
    - 优良的焊接性能: 铜锡合金触点镀层提升了焊接性能。
    - 卓越的机械稳定性: 金属压持夹提供的多级益处,在电路板焊接前和焊接过程中提供稳固固定,并在插拔过程中提供应力释放。

    应用案例和使用建议


    应用案例:这类接收器组件通常用于各种工业控制设备和自动化系统中,比如PLC、传感器、通信设备等。
    使用建议:
    - 在选择匹配的插头时,建议使用金或双镀层插头以确保最佳连接效果。
    - 在安装过程中,根据具体应用场景选择合适的PCB布局,确保正确定位和连接。

    兼容性和支持


    该产品兼容多种不同的插头设计,并且在不同地域提供了相应的技术支持和服务热线。制造商提供了广泛的技术文档,如对接插头选择指南、性能特性指南和技术文档,用户可以参考这些材料进行选择和安装。

    常见问题与解决方案


    - 问题1: 接触不良
    - 解决方案: 确保选择正确的插头,并正确安装以达到预期的接触压力。

    - 问题2: 镀层脱落
    - 解决方案: 使用正确的焊接工艺,避免过热或过度冲击导致镀层脱落。

    总结和推荐


    综上所述,AMPMODU Mod IV 接收器组件具备出色的电气特性和机械稳定性,适用于多种工业应用场景。其独特的金属压持夹设计、优良的焊接性能和广泛的温度适应能力,使其在市场上具有很高的竞争力。因此,我强烈推荐使用该产品以满足高标准的应用需求。

87456-7参数

参数
针脚数 12pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 15.37mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

87456-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

87456-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 87456-7 87456-7数据手册

87456-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
