5-146280-7

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 1 7pin 推挽式 Male Pin 黑色 通孔安装 17.37mm(长度)
供应商型号: TS-5-146280-7
供应商: 海外现货
标准整包数: 10

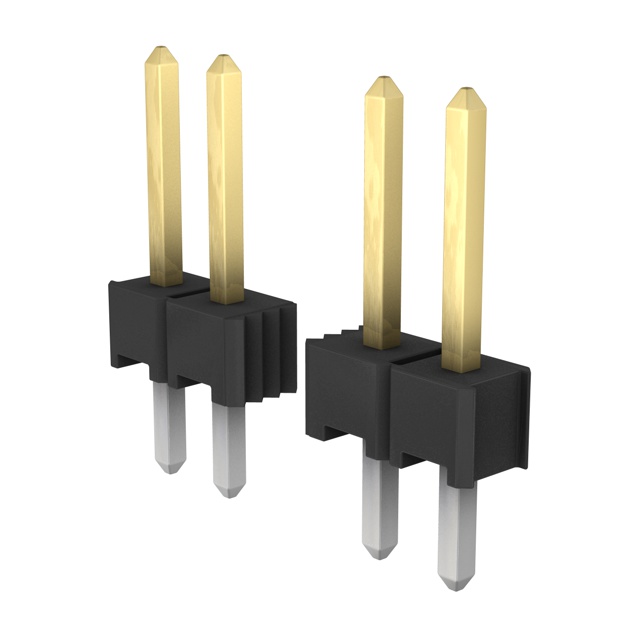

TE CONNECTIVITY 矩形连接器 - 外壳 5-146280-7

5-146280-7概述


    产品简介


    本产品为5-146280-7型PCB插头(垂直安装),属于板对板连接器系统。该连接器适用于信号传输,并具有7个接触点,中心线间距为2.54毫米(0.1英寸)。它通过通孔焊接方式固定在电路板上,适合需要高度可靠且可拆卸的连接场景。黑色外壳设计使其易于识别,而金质插针则确保长期稳定和可靠的信号传输。该产品广泛应用于工业控制、通信设备、计算机外围设备等领域。

    技术参数


    - 型号:5-146280-7
    - 连接器系统:板对板
    - 接触点数量:7个
    - 接触点间距:2.54毫米(0.1英寸)
    - 接触方式:插销型(Pin)
    - 接触材料:铜合金,表面镀镍,接触区镀金(厚度0.38微米)
    - 终止方式:通孔焊接
    - 接触额定电流:最大3安培
    - 操作温度范围:-55至125摄氏度(-67至257华氏度)
    - 阻燃等级:UL 94V-0
    - 兼容材料:低溴/氯含量(溴和氯含量低于900 ppm)

    产品特点和优势


    - 多位置设计:7个接触点确保高密度信号传输,满足现代复杂电路的需求。
    - 耐用材料:铜合金基材配合金镀层,确保长期稳定性能。
    - 高可靠性:垂直安装和通孔焊接的设计增强了机械稳固性,适合高频次插入和拔出的场景。
    - 广泛应用:由于其可靠的信号传输能力和广泛的温度适应性,适用于多种工业和消费电子产品。

    应用案例和使用建议


    应用案例
    该PCB插头常用于工业自动化控制系统中,如PLC控制器与传感器之间的连接。它还适用于医疗设备、通信基站、汽车电子等需要稳定信号传输的应用场景。
    使用建议
    - 选择合适的电路板厚度:建议电路板厚度为1.6毫米(0.063英寸)以确保最佳机械稳定性。
    - 温度管理:对于高温环境的应用,应考虑增加散热措施,以确保长期稳定运行。
    - 避免过度弯曲:在布线过程中应注意避免过度弯曲插头引脚,以免损坏接触点。

    兼容性和支持


    该产品可与多个相关组件配合使用,如TE的其他接插件系列。制造商提供了详尽的技术支持和售后服务,如有任何问题,可以拨打+1 800 522 6752联系客服获取帮助。此外,网站上的CAD文件和3D模型可供下载,方便客户进行设计验证。

    常见问题与解决方案


    1. Q: 为什么接触点会烧蚀?
    - A: 可能是由于过流导致,检查并确保额定电流不超过3安培。
    2. Q: 如何确定正确的焊接温度?
    - A: 确保焊接温度不超过260摄氏度(500华氏度),以防止损坏接触点。
    3. Q: 插头如何正确安装到电路板上?
    - A: 按照指定的垂直方向将插头插入电路板,并通过焊锡固定,确保所有引脚完全接触电路板。

    总结和推荐


    综合来看,5-146280-7型PCB插头凭借其稳定的性能和广泛的适用范围,成为众多工业和消费电子产品的重要组成部分。无论是在恶劣环境下还是高频次使用的情况下,该产品均能保持出色的电气性能。因此,强烈推荐此产品用于需要高度可靠信号传输的应用场合。

5-146280-7参数

参数
排数 1
触头端接 -
针脚数 7pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 17.37mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

5-146280-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-146280-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-146280-7 5-146280-7数据手册

5-146280-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 1.7202 ¥ 14.6217
2000+ $ 1.3104 ¥ 11.1384
4000+ $ 1.1856 ¥ 10.0776
5000+ $ 1.0944 ¥ 9.3024
10000+ $ 1.026 ¥ 8.721
50000+ $ 0.8436 ¥ 7.1706
库存: 26170
起订量: 140 增量: 10
交货地:
最小起订量为:10
合计: ¥ 146.21
直接购买
加入购物车
