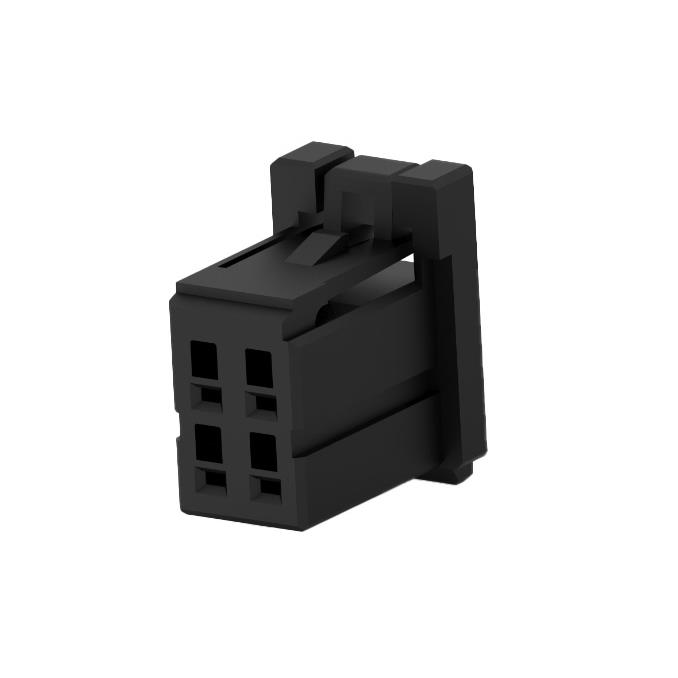

9-1827864-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Holder,Receptacle 2 4pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装
供应商型号: N-9-1827864-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 9-1827864-2

9-1827864-2概述

    电子元器件产品技术手册
    本文档旨在提供TE Connectivity的DYNAMIC D1200D 2.5mm PITCH REC HSG(系列代码:1827864)的技术手册概述。此产品是一款高度可靠且具有广泛应用的连接器系统,适用于多种工业及消费电子产品中。

    产品简介


    DYNAMIC D1200D 2.5mm PITCH REC HSG是一种专为满足严苛的工业和商业需求而设计的连接器。其主要功能是提供可靠的电连接,以确保信号传输的质量。该产品具有多种不同数量的端子位数,涵盖了从4个到20个不同的型号。通过采用玻璃填充热塑性聚酯材料(94V-0),并配有黑色涂层,使得该连接器具有优异的机械强度和阻燃性。

    技术参数


    - 端子间距: 2.5mm
    - 端子数: 4至20
    - 材料: 玻璃填充热塑性聚酯(94V-0)
    - 颜色: 黑色
    - 锁定机制: 采用对称设计的X和Y键,方便识别和操作
    - 外形尺寸:
    - 4位端子:
    - A: 2.5mm
    - B: 5.9mm
    - C: 7.6mm
    - D: 3.1mm
    - 6位端子:
    - A: 5.0mm
    - B: 8.4mm
    - C: 10.1mm
    - D: 3.3mm
    - 8位端子:
    - A: 7.5mm
    - B: 10.9mm
    - C: 12.6mm
    - D: 3.3mm
    - 10位端子:
    - A: 10.0mm
    - B: 13.4mm
    - C: 15.1mm
    - D: 3.3mm
    - 12位端子:
    - A: 12.5mm
    - B: 15.9mm
    - C: 17.6mm
    - D: 8.3mm
    - 16位端子:
    - A: 17.5mm
    - B: 20.9mm
    - C: 22.6mm
    - D: 8.3mm
    - 20位端子:
    - A: 22.5mm
    - B: 25.9mm
    - C: 27.6mm
    - D: 8.3mm

    产品特点和优势


    DYNAMIC D1200D 2.5mm PITCH REC HSG的最大特点是其高可靠性和适应性强。使用玻璃填充热塑性聚酯材料可以确保连接器在高温和恶劣环境下保持稳定性能。此外,X和Y键的设计不仅提高了插拔便利性,还增强了连接的稳定性。其广泛的应用范围使其成为各种设备的理想选择。

    应用案例和使用建议


    DYNAMIC D1200D 2.5mm PITCH REC HSG适用于需要高可靠性和耐用性的多种工业场合,如通信设备、工业自动化控制系统和汽车电子。为了充分发挥该产品的优势,在安装时应注意避免在强电磁干扰环境中使用,并确保端子的正确插入。

    兼容性和支持


    该产品可与市面上常见的电路板和其他连接器系统兼容。TE Connectivity公司为其客户提供全面的支持服务,包括技术咨询、售后服务以及产品维护,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题: 连接器接触不良
    - 解决方案: 检查端子是否正确插入,确保连接器与电路板之间的连接稳固。

    2. 问题: 防护罩损坏
    - 解决方案: 更换防护罩或联系客户服务寻求更换指导。

    总结和推荐


    总体而言,DYNAMIC D1200D 2.5mm PITCH REC HSG是一款在质量和可靠性方面表现出色的连接器。其广泛的端子数量选项、高可靠性以及易于安装的特点使其成为许多工业应用的理想选择。因此,我们强烈推荐此产品给那些需要高性能连接解决方案的用户。

9-1827864-2参数

参数
触头端接 压接
针脚数 4pin
类型 Latch Holder,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

9-1827864-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1827864-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 9-1827864-2 9-1827864-2数据手册

9-1827864-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
