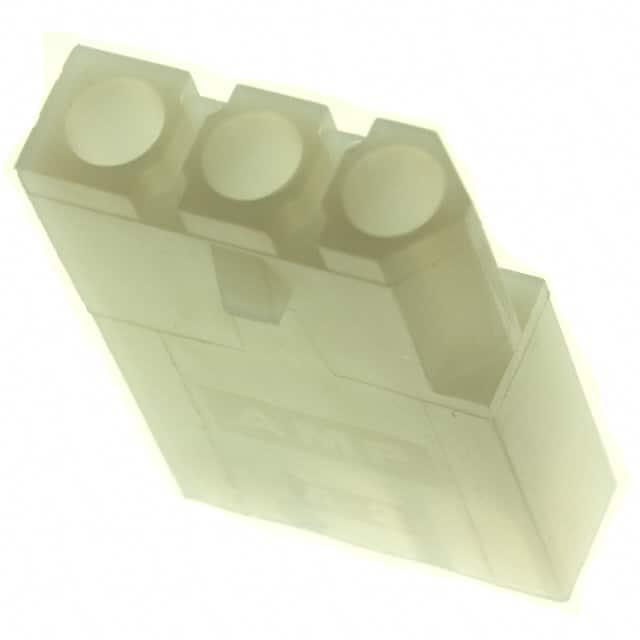

770339-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 1 3pin 滑锁 Male or Female 压接 自然色 导线安装,自由悬挂,通孔安装 19.43mm(长度)*28.96mm(高度)
供应商型号: 770339-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 770339-1

770339-1概述

    5.0 mm Power Key Connectors (5.0 PKC) 技术手册解读

    1. 产品简介


    5.0 mm Power Key Connectors 是一种专为电源电路设计的连接器,其核心特性在于紧凑的设计和易于使用的机械结构。这种插拔式连接器特别适用于线对板连接,主要用于家用电器尤其是燃气器具中。通过四种不同颜色编码的键控机制,这款连接器不仅能够有效防止错误匹配,还能提升装配效率,从而简化库存管理和采购流程。
    - 产品类型:线对板连接器
    - 主要功能:提供高电流、稳定连接,同时确保可靠锁定与防误插设计。
    - 应用领域:家用电器(如燃气灶、洗衣机)、工业设备、照明系统等领域。

    2. 技术参数


    以下是5.0 mm Power Key Connectors 的关键技术规格及性能指标:
    - 中心线间距:5.0 mm
    - 额定电压:300 VAC(150 VAC适用,当插针圆径 ≤ 3 mm时)
    - 额定电流:最大10 A(针对16 AWG导线,2个触点情况下)。
    - 工作温度范围:-30°C 至 +105°C
    - 适用导线规格:24至16 AWG(0.5~1.25 mm²)
    - 适配PCB厚度:1.6 mm

    3. 产品特点和优势


    - 紧凑设计:19.4 mm 的匹配高度使连接器占用空间小,适合密集安装环境。
    - 安全锁定机制:采用双锁片设计,确保接触完全加载且不易松脱。
    - 防错设计:四种键控类型(自然色、红色、蓝色、黄色)显著减少误配率。
    - 操作便捷性:清晰的“咔哒”声帮助确认插入到位。
    - 可靠性验证:通过 UL 和 CSA 认证,符合 RoHS 规范。
    这些特性使得该连接器成为高性能电源传输的理想选择,特别是在家电和工业控制领域具有广泛的应用潜力。

    4. 应用案例和使用建议


    - 应用案例:
    此款连接器常用于燃气炉具、冰箱压缩机驱动电路中,以满足大功率需求。
    示例:燃气热水器需要快速响应热能分配系统时,此连接器可高效连接电路板与电线束。
    - 使用建议:
    在组装过程中,注意将双锁片卡入正确位置,避免因锁片未锁紧而导致故障。此外,为了提高系统的长期可靠性,建议定期检查接头区域是否存在氧化或腐蚀现象。

    5. 兼容性和支持


    - 兼容性:本产品支持多种插头外壳组合,与对应标准的PCB焊盘保持一致,方便灵活配置。
    - 厂商支持:TE Connectivity 提供详尽的技术文档和在线服务,客户可通过技术支持热线咨询(例如北美地区电话:1-800-522-6752)。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插接时无法听见“咔哒”声 | 检查锁片是否已完全压下并测试重新插入 |
    | 接触电阻过高 | 更换新批次导线,确保导线与端子良好匹配 |
    | 锁片脱落 | 检查锁片是否有磨损或损坏迹象,必要时更换锁片 |

    7. 总结和推荐


    总体来看,5.0 mm Power Key Connectors 以其紧凑设计、稳固锁定及防误插功能在市场上脱颖而出。对于追求高性能和可靠性的工程师来说,这是一款非常值得推荐的产品。它在家电、工业自动化等多个领域的实际应用中表现出色,是理想的电源连接解决方案。
    推荐理由:
    - 符合RoHS标准,绿色环保。
    - 兼容性强,便于集成到现有系统中。
    - 超过行业标准的耐用性和可靠性。
    如果您正在寻找一款适用于高负载且高安全性的连接器,这款5.0 mm Power Key Connector将是您的不二之选!

770339-1参数

参数
排数 1
触头端接 压接
针脚数 3pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male or Female
紧固类型 滑锁
长*宽*高 19.43mm(长度)*28.96mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

770339-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770339-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 770339-1 770339-1数据手册
