338095-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 4路, 1.27mm节距, 2行
供应商型号: N-338095-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 338095-4

338095-4概述


    产品简介

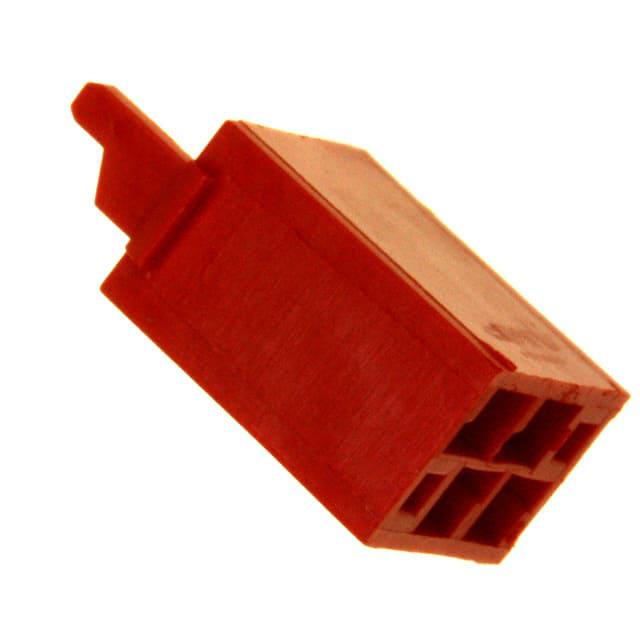

    338095-4 Micro-MaTch工业级微连接器
    338095-4是一款适用于工业应用的线到板连接器,具备4个位置,中心间距为1.27mm(0.05英寸),采用2排插头设计,标准外形。它属于Ribbon电缆连接器系列,特别适用于需要高可靠性的工业设备和系统。该连接器使用的是压接和嵌入式安装方式,能够确保稳固可靠的电气连接,广泛应用于各种工业自动化、控制设备及仪器仪表等领域。

    技术参数


    - 连接器类型:线到板连接器
    - 位置数:4
    - 行间距:2mm(0.059英寸)
    - 中心间距(Pitch):1.27mm(0.05英寸)
    - 接触类型:Socket(孔式)
    - 绝缘电阻:1000 MΩ
    - 工作电压:100 VAC
    - 接触载流能力:1.5A(最大)
    - 接触镀层材料:锡(接触区域)、镍(基材)
    - 接触摩擦力:接触对摩擦
    - 工作温度范围:-40°C至105°C(-40°F至221°F)

    产品特点和优势


    338095-4 Micro-MaTch工业级微连接器具有以下显著特点和优势:
    1. 可靠性高:采用标准的压接和嵌入式安装方式,确保长期稳定运行。
    2. 适用性强:多种镀层材料选择,适合不同工作环境的需求。
    3. 高效散热:合理的接触设计和材料选择,有效降低热阻,提高散热效率。
    4. 抗干扰性好:较高的绝缘电阻和额定电压,保障信号传输的稳定性。
    5. 耐用性好:材料选择优良,使用寿命长。

    应用案例和使用建议


    应用案例:此连接器常用于工业自动化控制系统、检测仪器仪表和通讯设备等,确保设备间稳定可靠的信号传输。
    使用建议:
    1. 正确安装:确保压接工具的使用正确,避免损坏连接器。
    2. 环境适应性:在极端环境下使用时,注意密封和防尘措施。
    3. 定期检查:定期检查连接器的接触状态,及时更换损坏部件。
    4. 搭配使用:与配套的压接工具和电缆一起使用,确保最佳效果。

    兼容性和支持


    兼容性:该产品与Micro-MaTch工业系列中的其他连接器兼容,支持标准化生产和维护。
    支持:如需技术支持,请拨打 +1 800 522 6752,获得专业的帮助和支持。

    常见问题与解决方案


    1. 问题:连接器无法正常插入。
    - 解决方法:检查连接器与插座的极性是否匹配,确保安装正确。
    2. 问题:接触不良导致信号传输不稳定。
    - 解决方法:清洁接触点,确保无灰尘和氧化物。
    3. 问题:安装过程中压接不牢固。
    - 解决方法:使用合适的压接工具,确保压接深度符合要求。

    总结和推荐


    338095-4 Micro-MaTch工业级微连接器凭借其高可靠性和广泛应用范围,成为了工业自动化和控制系统中不可或缺的组件。无论是从技术参数还是实际应用角度,它都表现出色,适合在严苛环境中使用。强烈推荐在需要高可靠性的工业设备中使用此连接器。

338095-4参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 4pin
类型 Plug
颜色 红色
触头类型 Male Pin
长*宽*高 8.4mm*5.1mm*5.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

338095-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

338095-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 338095-4 338095-4数据手册

338095-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.2332 ¥ 2.121
1800+ $ 0.2235 ¥ 2.0328
2700+ $ 0.2173 ¥ 1.976
5400+ $ 0.2132 ¥ 1.9388
10800+ $ 0.2091 ¥ 1.9018
25000+ $ 0.1999 ¥ 1.8183
50000+ $ 0.1877 ¥ 1.707
100000+ $ 0.1754 ¥ 1.5956
250000+ $ 0.1622 ¥ 1.475
库存: 12871
起订量: 900 增量: 1
交货地:
最小起订量为:900
合计: ¥ 1908.9
