603504-2

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: 12-10 PRE-INSUL SEALED SPLICE
供应商型号: JY-603504-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 电线接头端子 603504-2

603504-2概述


    产品简介

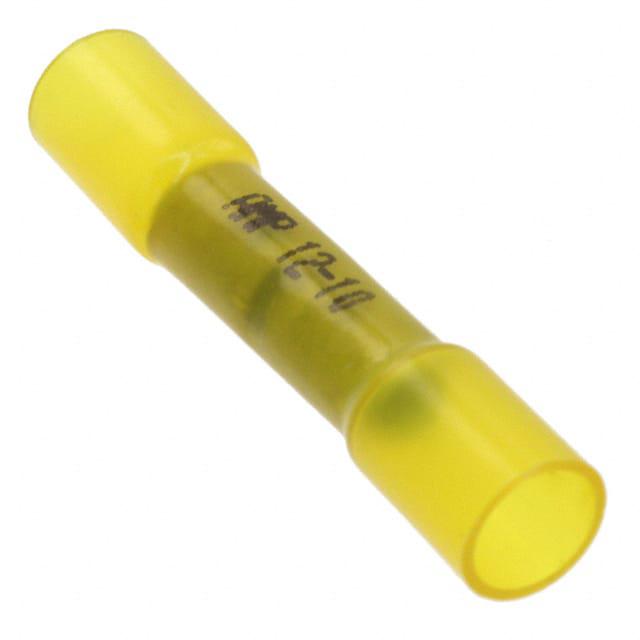

    本文介绍的是型号为603504-2的密封式对焊接头(Butt Splice)。该产品适用于12至10 AWG的电线尺寸和3至6 mm²的线径范围,广泛应用于电力传输、通信系统、工业自动化等多个领域。密封式设计使其具有良好的防水防尘性能,从而确保在恶劣环境下的可靠连接。

    技术参数


    - 密封式对焊接头类型:603504-2
    - 电线尺寸:12 - 10 AWG(3 - 6 mm²)
    - 绝缘材料直径范围:6.1 mm [.24 in]
    - 恢复后内径:2.92 mm [.115 in]
    - 外部直径:6.35 mm [.25 in]
    - 接触基材材料:铜
    - 端子电镀材料:锡
    - 操作温度范围:-55°C - 125°C [-67°F - 257°F]
    - 绝缘类型:预绝缘
    - 绝缘材料:尼龙
    - 外壳材料:铜
    - 端子长度:47.5 mm [1.87 in]

    产品特点和优势


    - 密封设计:603504-2采用密封式结构,能够有效防止水分和灰尘进入,提升电气连接的可靠性。
    - 耐高温能力:能够在极端环境下保持稳定的性能,适用于各种工业应用场景。
    - 环保材料:符合RoHS、ELV及REACH等多项国际环保标准,无卤素且不含受控物质。
    - 高强度材料:铜材料的高导电性和机械强度保证了接头在各种工况下的稳定性和耐用性。

    应用案例和使用建议


    该密封式对焊接头可以应用于多种电路连接场景,如汽车、航空、电力系统等。根据手册中的使用说明,为了实现最佳的连接效果,应确保电线在接头内部的压紧力度均匀,避免由于应力集中导致的接触不良。同时,使用适当的工具和工艺进行压接操作是必不可少的。例如,在焊接前应确保压接部位清洁,没有氧化物和其他杂质。

    兼容性和支持


    603504-2密封式对焊接头与大多数标准规格的电线兼容,支持的电线直径为3至6 mm²。此外,供应商提供了详细的安装指南和技术支持服务,包括电话技术支持(+1 800 522 6752)和在线资源下载。用户可以访问官方网站获取最新的产品文档和CAD模型,以便更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:如何确认电线尺寸是否符合要求?
    - 解决方案:使用合适的测量工具检查电线直径,确保在3至6 mm²范围内。如有疑问,建议联系技术支持。

    - 问题2:如何保证压接的稳定性?
    - 解决方案:使用专用的压接工具,并按照制造商的指导书进行操作。确保压接时施加适当的压力和位置。
    - 问题3:如何判断接头是否密封良好?
    - 解决方案:目测接头处是否有明显的缝隙或裂纹,必要时可用压力测试设备检测其气密性。

    总结和推荐


    综上所述,603504-2密封式对焊接头凭借其卓越的防水防尘性能、耐温能力和环保材料,在多种工业应用场景中展现出显著的优势。对于需要在严苛环境中确保电气连接稳定性的项目,该产品无疑是理想的选择。通过详细的技术参数和清晰的应用指导,我们强烈推荐该产品给那些需要高性能连接解决方案的专业人士和企业。

603504-2参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

603504-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

603504-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 603504-2 603504-2数据手册

603504-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
