2-1969605-0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Plug 2 20pin 滑锁 Male Pin 压接 自然色 卡入式安装,按扣安装,面板安装
供应商型号: N-2-1969605-0
供应商: 云汉优选
标准整包数: 1

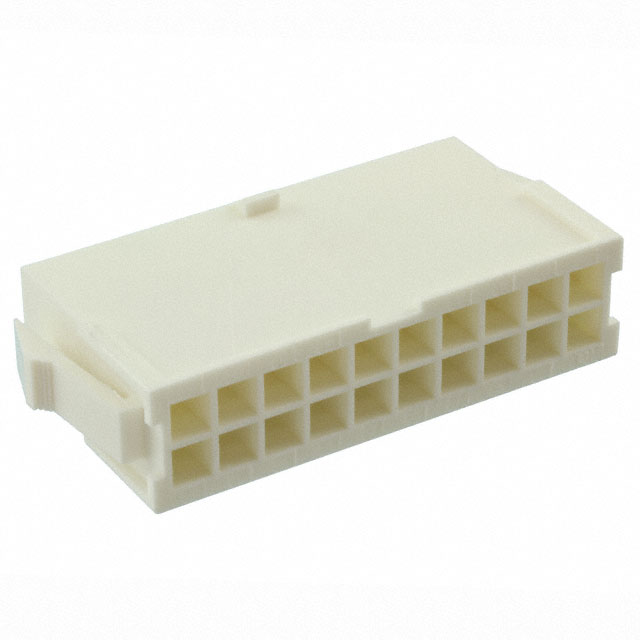

TE CONNECTIVITY 矩形连接器 - 外壳 2-1969605-0

2-1969605-0概述


    产品简介


    本次技术手册涵盖的是TE Connectivity提供的Panel Mount Plug Housing VAL-U-LOK(型号:1969605),这是一款用于面板安装的插头外壳。产品主要功能是为电路提供可靠的连接和保护,适用于各种工业自动化、汽车、通信及消费电子等领域。该产品符合UL94V-2阻燃等级标准,确保了高安全性。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 材质与表面处理:聚酰胺(Polyamide),阻燃等级UL94V-2,颜色为白色。
    - 电气特性:
    - 阻燃性:对于厚度为0.38mm、1.5mm和3.0mm材料,具备V2阻燃等级。
    - 光线点燃指数(GWFI):800°C(0.38mm和0.75mm)、960°C(1.5mm和3.0mm)。
    - 光线点燃温度(GWIT):825°C(0.38mm、0.75mm、1.5mm和3.0mm)。
    - 物理尺寸:
    - 外壳尺寸:23.90mm(A) x 5.00mm(B) x 9.60mm(C)。
    - 推荐面板厚度:最大2.00mm。
    - 安装要求:面板必须以与冲压方向相同的方向进行冲压安装,确保安装稳定性。
    - 工作环境:本产品可在广泛的工业环境中使用,包括高温和阻燃要求较高的场合。

    产品特点和优势


    - 高性能阻燃材料:采用UL94V-2阻燃材料,确保在火灾时具有良好的防火性能。
    - 优异的耐温性能:通过GWFI和GWIT测试,能够在极端温度下稳定运行。
    - 可靠的连接稳定性:专为面板安装设计,确保安装稳固且不会因外部冲击而松动。
    - 广泛的应用范围:适用于多种复杂的应用场景,包括但不限于工业自动化、汽车、通信设备等。

    应用案例和使用建议


    该产品已被广泛应用于工业自动化、汽车制造、通信系统及消费电子产品中。例如,在某工业自动化控制系统中,该产品作为关键连接部件,提供了可靠的电气连接和高效的防护。根据手册中的指导,为了保证最佳性能,用户应当确保面板按照规定的厚度和方向进行加工和安装。

    兼容性和支持


    TE Connectivity为该产品提供了全面的支持服务,包括安装指南和技术文档,以便客户能够更好地理解和使用该产品。此外,厂商还提供定制化服务,可以根据客户需求调整产品的具体参数,以适应特定的应用场景。

    常见问题与解决方案


    1. 问题:面板无法正确安装
    - 解决方案:检查面板的厚度是否符合要求,确保面板按照正确的方向进行冲压安装。
    2. 问题:产品无法通过阻燃测试
    - 解决方案:检查产品是否符合UL94V-2标准,并确保安装过程中没有损坏产品材料。
    3. 问题:产品在高温环境下表现不稳定
    - 解决方案:确认产品的实际使用环境温度是否超过了其额定的工作温度范围,并进行相应的散热措施。

    总结和推荐


    综上所述,TE Connectivity的Panel Mount Plug Housing VAL-U-LOK(型号:1969605)在工业应用中表现出色,凭借其优异的阻燃性能、出色的耐温能力和可靠的设计,成为了众多应用领域的首选。建议用户在选择此产品时充分考虑其技术参数和应用场景,以获得最佳使用效果。总体而言,这款产品值得推荐。

2-1969605-0参数

参数
颜色 自然色
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 压接
针脚数 20pin
类型 Locking Ramp,Plug
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

2-1969605-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1969605-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 2-1969605-0 2-1969605-0数据手册

2-1969605-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
