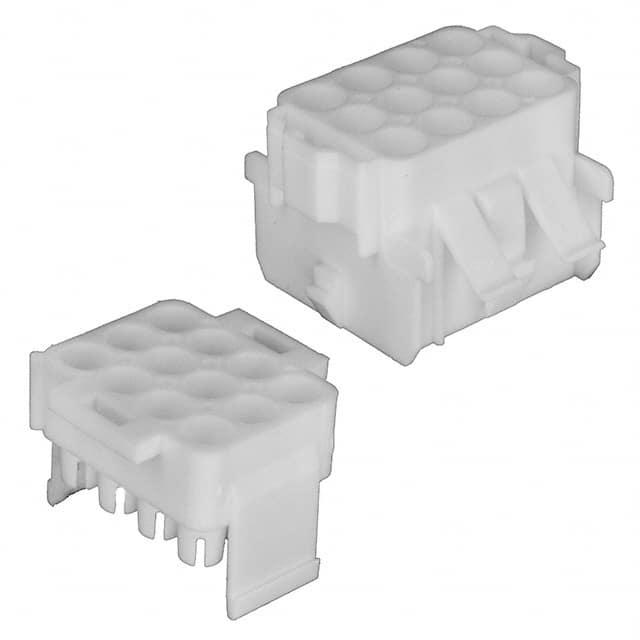

770029-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 3 12pin 滑锁 Male or Female 压接 白色 卡入式安装,按扣安装,面板安装
供应商型号: N-770029-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 770029-1

770029-1概述


    产品简介


    5.0 mm Power Key Connectors (5.0 PKC) 是一种紧凑型的电源电路连接器,其接触中心线间距为5.0 mm。这些连接器主要用于电线与电路板之间的连接,广泛应用于家用电器,特别是燃气设备。其独特之处在于拥有四种不同的键控方式(Type A/Natural, Type B/Red, Type C/Blue, Type D/Yellow),有助于防止错误配对并提高装配效率。

    技术参数


    - 尺寸和重量:具体尺寸可参考表格,但总体设计紧凑,高度为19.4 mm。
    - 电压等级:300 VAC。
    - 电流等级:最大10 A(当使用16 AWG线且有两个触点时)。
    - 适用线缆范围:24-16 AWG。
    - 适用电路板厚度:1.6 mm。
    - 操作温度:-30°C 至 +105°C。

    产品特点和优势


    - 紧凑设计:高度仅为19.4 mm,使得整体设计非常紧凑。
    - 防误插机制:通过四种不同颜色编码的键控方式,可以有效防止误插。
    - 高效装配:插入时会发出清晰的咔嗒声,确保每次装配都准确无误。
    - 保护结构:锁定杠杆被墙包围,防止乱线和触碰。
    - 认证合规:通过UL94V-0防火标准,符合RoHS规范。

    应用案例和使用建议


    - 家用电器:这些连接器在各种家用电器中得到了广泛应用,特别是在需要可靠电连接的燃气设备中表现优异。
    - 装配建议:考虑到键控机制的多样性,推荐按照正确的键控方式选择对应的连接器,以确保最佳的装配效果。

    兼容性和支持


    - 兼容性:适用于大多数家用电器,尤其是燃气设备。
    - 支持:可通过指定的技术热线获取支持服务,保证产品在使用过程中的顺畅运行。

    常见问题与解决方案


    - 问题一:如何正确安装5.0 mm Power Key Connectors?
    - 解决方案:根据手册中的指导,确认所使用的线缆和电路板厚度是否符合要求,选择合适的键控类型,并确保所有部件按正确的方向安装。

    - 问题二:如何验证电流等级是否满足需求?
    - 解决方案:通过查看产品手册中的计算电流表,根据实际应用情况(如电路数量、线缆规格等)来选择合适的连接器。

    总结和推荐


    综上所述,5.0 mm Power Key Connectors (5.0 PKC) 是一款高性能的电源连接器,具有诸多独特的设计特点和应用优势。无论是在紧凑性还是装配效率方面,它都能提供可靠的性能。特别适合于需要稳定电力连接的家用电器领域。强烈推荐对于需要高可靠性连接的应用场合使用这款产品。

770029-1参数

参数
触头类型 Male or Female
紧固类型 滑锁
排数 3
触头端接 压接
针脚数 12pin
类型 Locking Ramp,Receptacle
颜色 白色
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 散装,袋装

770029-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770029-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 770029-1 770029-1数据手册

770029-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
