3-87977-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Receptacle 2 12pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 15.24mm(长度)*6.1mm(高度)
供应商型号: JY-3-87977-1
供应商: 云汉优选
标准整包数: 1

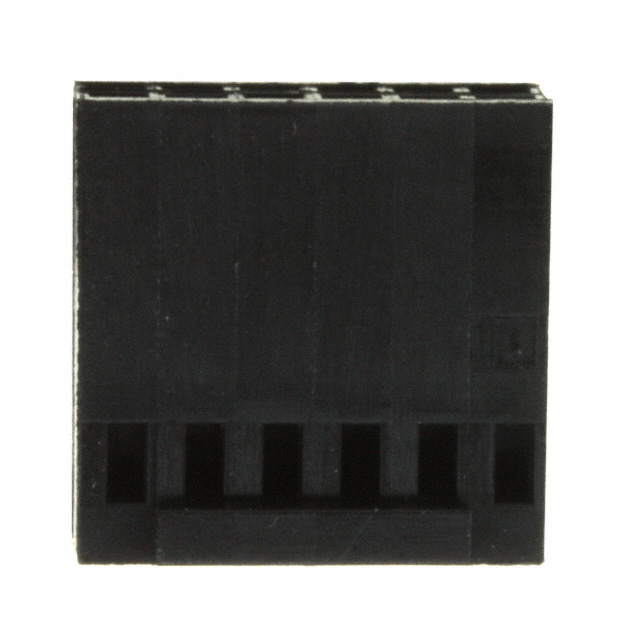

TE CONNECTIVITY 矩形连接器 - 外壳 3-87977-1

3-87977-1概述


    产品简介


    产品名称:AMP MODU 接收器组件
    产品类型:单排和双排表面安装垂直接收器组件,带翅片型底座和闭合式入口设计
    主要功能:用于通过孔(PTH)和表面贴装(SMT)两种组装工艺提供高可靠性连接。其独特的设计提供了良好的接触可靠性、热稳定性和机械强度。
    应用领域:广泛应用于电子设备中的连接解决方案,如工业自动化、通信系统、医疗设备、消费电子、仪器仪表等领域。

    技术参数


    | 参数 | 描述 |

    | 接触点数 | 从2到80个不等 |
    | 中心线间距 | 0.100英寸 [2.54毫米] |
    | 镀层A | 金镀层厚度0.000030英寸 [0.00076毫米],锡镀层厚度0.000150-0.000300英寸 [0.00381-0.00762毫米] |
    | 镀层B | 金镀层厚度0.000010英寸 [0.000254毫米],锡镀层厚度0.000150-0.000300英寸 [0.00381-0.00762毫米] |
    | 镀层C | 锡镀层厚度0.000150-0.000300英寸 [0.00381-0.00762毫米] |
    | 电压等级 | 250 VAC |
    | 电流等级 | 单个触点最大3.0安培;当所有触点同时通电时每个触点最大2.0安培 |
    | 工作温度范围 | 接收器组件:-65°C至+125°C
    插头:-65°C至+105°C |
    | 耐压等级 | 750 VAC |
    | 端接电阻 | 最大12毫欧姆 |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 插拔力 | 接收器组件最大9.0盎司 [2.50牛顿],最小1.5盎司 [0.42牛顿] |
    | 寿命 | 至少200次插拔循环 |

    产品特点和优势


    1. 可靠的电气性能:采用高纯度磷青铜材料制成的接触点,能够保证长期稳定的电气性能。
    2. 双层镀金技术:镀金区域增强了导电性能和抗腐蚀性,从而提高可靠性和使用寿命。
    3. 双弹簧式接触结构:采用双重可偏转弹簧设计,确保接触紧密,即使在恶劣环境下也能保持高可靠性。
    4. 闭合式入口设计:防止插入过程中损坏引脚,确保正确定位并减少误插概率。
    5. 高可靠性插头与插座匹配:推荐使用镀金或双镀层插头,以实现最佳的连接效果。
    6. 兼容RoHS标准:产品符合欧盟的RoHS标准,环保且对健康安全无害。
    7. 金属扣件提供卓越的PCB稳定性:有效固定引脚,确保在回流焊接过程中的稳定性和可靠性。

    应用案例和使用建议


    应用案例:该接收器组件被广泛应用于各种工业控制设备、通讯设备、医疗仪器、测试测量设备等。例如,在汽车电子控制系统中,该组件可以实现多个传感器与主控制器之间的连接。
    使用建议:
    - 当用于波峰焊工艺时,确保插头与插座正确匹配,避免因接触不良导致的故障。
    - 在采用回流焊工艺时,需要使用具有较高熔点的焊料,以确保焊接质量。
    - 若环境温度超过组件的额定工作范围,则可能会影响其寿命和可靠性,因此需要采取适当的散热措施。

    兼容性和支持


    该接收器组件与其他AMP MODU系列的产品具有良好的兼容性,可作为整体解决方案的一部分进行使用。供应商提供全面的技术支持和售后服务,包括技术咨询、产品选型指导及维修服务。此外,客户还可以访问官方文档来获取详细的安装指南和技术资料。

    常见问题与解决方案


    问题1:插拔次数降低影响电气性能。
    解决方案:检查是否符合正确的插拔次数规范。如果频繁使用,考虑更换新的接收器组件或维护现有组件。
    问题2:接触不良导致信号传输不稳定。
    解决方案:确认插头和插座均已正确插入并锁紧。检查是否有灰尘或污垢附着在接触点上,定期清洁有助于改善信号传输。
    问题3:工作温度超出限定范围。
    解决方案:采取适当的散热措施,如增加散热片或使用液冷系统。对于极端温度条件下的应用,建议联系技术支持以获取更详细的解决方案。

    总结和推荐


    综上所述,AMP MODU 接收器组件是一款非常可靠和耐用的连接解决方案,适用于多种工业应用场合。其优异的电气性能、长寿命和广泛的兼容性使其成为市场上的一大亮点。强烈推荐在高要求的工业环境中使用此类组件,以确保设备的长期稳定运行。

3-87977-1参数

参数
排数 2
触头端接 压接
针脚数 12pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
长*宽*高 15.24mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

3-87977-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-87977-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 3-87977-1 3-87977-1数据手册

3-87977-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
