925370-8

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 16路, 2.54mm节距, 2行
供应商型号: W-925370-8
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 925370-8

925370-8概述


    产品简介

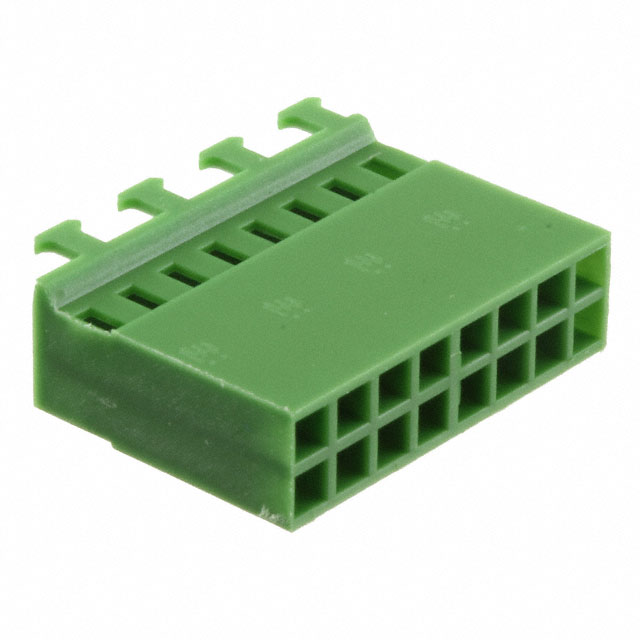

    925370-8 是一种由TE Connectivity制造的电线到板连接器系统,属于AMP MODU IV/V系列。它是一款插座式外壳(Receptacle Housing),适用于16位线束连接,中心线间距为2.54毫米(0.1英寸)。这种连接器主要用于信号传输,广泛应用于各类工业自动化设备、通讯设备、计算机系统以及家用电器等领域。

    技术参数


    - 型号: 925370-8
    - 类型: 插座式外壳(Receptacle Housing)
    - 位置数: 16
    - 中心线间距 (Pitch): 2.54 mm (0.1 in)
    - 接线方式: 压接(Crimp)
    - 行数: 2
    - 主体颜色: 绿色
    - 最大接触电流: 3 A
    - 操作电压: 250 VAC
    - 温度范围: -65°C 至 105°C (-85°F 至 221°F)
    - 阻燃等级: UL 94V-0
    - 材料: 聚酰胺 6.6 GF(增强尼龙)
    - 包装数量: 25

    产品特点和优势


    925370-8 具有多个显著的优势和特点:
    1. 高可靠性: 连接器具备耐高温和抗冲击的特性,能够在广泛的温度范围内稳定运行。
    2. 便捷安装: 采用压接技术,确保快速且可靠的连接。
    3. 环保合规: 满足多项环保标准,如欧盟RoHS、REACH等。
    4. 坚固耐用: 材料选用增强尼龙,具有良好的机械强度和耐久性。
    5. 信号完整性: 高达3A的最大接触电流,适合多种信号传输需求。

    应用案例和使用建议


    925370-8 在多种工业自动化设备中广泛应用,例如:
    - 工业控制系统: 在机器控制单元中作为信号接口,实现数据传输。
    - 通信设备: 在网络交换机和路由器中作为电路连接点,确保高速信号传输。
    - 计算机系统: 在主板和其他电路板之间进行信号连接。
    使用建议:
    1. 正确选择线缆: 使用合适的线缆(通常为AWG 22-26)以保证连接的可靠性和信号质量。
    2. 规范压接: 按照制造商的指导进行压接,以确保最佳的电气性能。
    3. 环境适应: 确保在规定的温度范围内使用,特别是在高温或低温环境中应采取适当的保护措施。

    兼容性和支持


    该产品与多种TE Connectivity的其他模块兼容,具体包括但不限于:
    - MOD-4 接触器:适合用于MOD-4接插件系统。
    - MOD-5 接触器:适合用于MOD-5接插件系统。
    - MOD-4接插件外壳:提供相应的外壳以确保整体兼容性。
    技术支持:
    如有任何疑问或需要帮助,请联系TE Connectivity的技术支持团队,电话:+1 800 522 6752。

    常见问题与解决方案


    1. 问题: 连接器无法正确插入或拔出。
    - 解决方案: 检查连接器是否清洁,确认压接工艺是否符合要求。
    2. 问题: 信号传输不稳定。
    - 解决方案: 检查接线是否牢固,确认接地良好。如果问题仍然存在,请检查信号路径是否存在干扰。
    3. 问题: 连接器表面损坏。
    - 解决方案: 更换损坏的连接器,避免过度用力导致损伤。

    总结和推荐


    925370-8是一款高性能的电线到板连接器,凭借其优异的电气性能、稳固的结构设计和出色的环境适应能力,在多种应用领域表现出色。我们强烈推荐此款产品,尤其是在需要高度可靠性和稳定性的场合。如果您需要任何进一步的帮助或详细资料,请访问TE Connectivity官网。

925370-8参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 16pin
类型 Receptacle
颜色 绿色
触头类型 Female Socket
长*宽*高 20.32mm(长度)*5.5mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

925370-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

925370-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 925370-8 925370-8数据手册

925370-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
