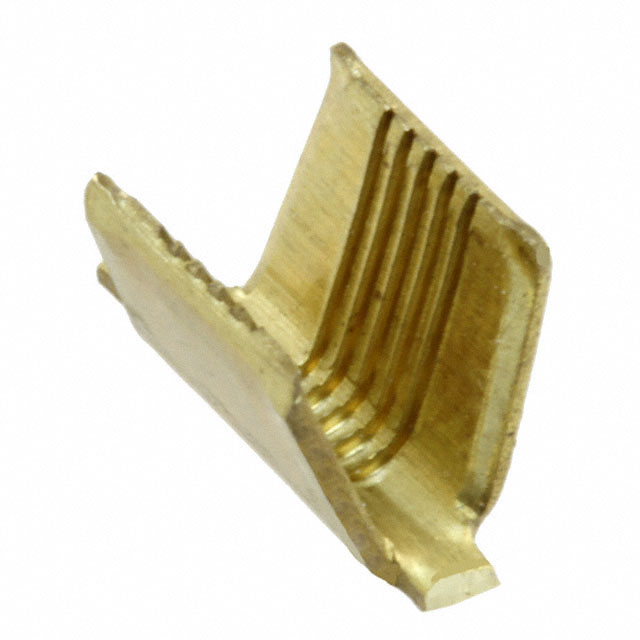

42779-1

产品分类: 端子 - 电线接头端子
厂牌: TE CONNECTIVITY
产品描述: SPLICE AMPLIVAR 3000-7000 CONN
供应商型号: N-42779-1
供应商: 云汉优选
标准整包数: 20000
TE CONNECTIVITY 端子 - 电线接头端子 42779-1

42779-1概述


    产品简介


    产品名称: 通过型穿刺式接线端子
    产品型号: 42779-1
    制造商: AMPLIVAR
    产品类型: 接线端子及穿刺式接线端子
    主要功能: 实现电线之间的连接与固定,适用于多种电气设备和电路系统。
    应用领域: 家用电器、工业控制设备、通信设备、汽车电子等。

    技术参数


    - 导线尺寸: 1.54 – 3.46 mm²(对应AWG 15.5 – 12)
    - 穿刺能力: 3根导线
    - 适用铜基材料: 导线绝缘材料可为实心或磁性
    - 终端材质: 黄铜
    - 外壳材质: 黄铜
    - 电气特性:
    - 工作电压: 250 V
    - 温度范围: -65°C 至 150°C
    - 接触阻抗: 无具体数值
    - 绝缘选项: 无绝缘处理
    - 机械附件:
    - 固定方式: 端部馈送
    - 固定宽度: 2.79 mm
    - 产品长度: 5.72 mm
    - 产品重量: 0.287 g
    - 操作条件:
    - 绝缘支撑: 不需要
    - 包装数量: 每包20000个
    - 兼容标准:
    - 欧盟RoHS指令: 符合
    - 欧盟ELV指令: 符合
    - 中国RoHS 2: 符合
    - 欧盟REACH法规: 符合,不含SVHC物质

    产品特点和优势


    - 穿刺能力: 能够稳定地夹紧并固定3根导线,保证电气连接的安全可靠。
    - 适用广泛: 兼容多种类型的导线,包括实心导线和磁性导线,适用于不同的应用场合。
    - 耐温范围广: 能在-65°C至150°C的极端温度范围内正常工作,适合恶劣的工作环境。
    - 环保标准: 符合多项环保标准,如RoHS、ELV和REACH,安全无毒。
    - 安装简便: 简单易行,无需特殊工具即可完成安装,节省时间和成本。

    应用案例和使用建议


    应用场景:
    - 家用电器: 如空调、冰箱、洗衣机等设备中的导线连接。
    - 工业控制设备: 用于工厂自动化设备、控制系统中的信号传输。
    - 通信设备: 用于基站、路由器等通信设备内部的电路连接。
    - 汽车电子: 用于汽车线路板上的导线连接。
    使用建议:
    - 在安装前确保导线表面干净、无尘,以免影响接触效果。
    - 尽量避免在潮湿或腐蚀性环境中使用,以延长使用寿命。
    - 在高温环境下使用时,注意散热,防止过热导致失效。
    - 定期检查连接点是否有松动或损坏现象,及时进行更换或维修。

    兼容性和支持


    兼容性:
    - 与铜基导线兼容,可实现可靠的电气连接。
    - 可与多种终端和配件配合使用,方便安装和维护。
    支持:
    - 技术支持: 需要帮助可以拨打免费电话 +1 800 522 6752。
    - 文档下载: 可在TE官网获取相关资料,如安装指南、技术手册等。
    - 售后服务: 提供长期的产品维护和售后服务,确保客户使用的安心。

    常见问题与解决方案


    常见问题:
    - 导线未牢固连接:
    - 解决方法:检查导线是否插入到位,确保插针完全进入导线端口。
    - 连接点发热严重:
    - 解决方法:检查是否过载,适当减少电流;检查连接点是否紧密,必要时重新连接。
    - 连接处出现氧化:
    - 解决方法:清洁氧化层,确保连接面干净无污。

    总结和推荐


    综上所述,这款通过型穿刺式接线端子具有良好的穿刺能力、广泛的适用范围和卓越的电气性能,是各种电气设备和电路系统中的理想选择。同时,它符合多项环保标准,使用安全环保。鉴于其优异的表现和广泛应用前景,强烈推荐用户选用此款产品。

42779-1参数

参数
安装方式 压入式
零件状态 在售
包装方式 卷带包装

42779-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42779-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 电线接头端子 TE CONNECTIVITY 42779-1 42779-1数据手册

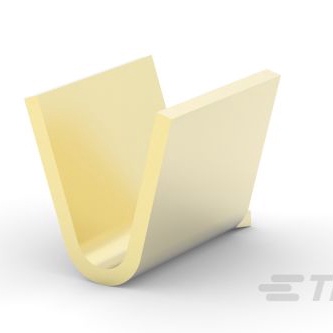

42779-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ $ 0.0498 ¥ 0.4235
40000+ $ 0.0464 ¥ 0.394
库存: 40000
起订量: 20000 增量: 20000
交货地:
最小起订量为:20000
合计: ¥ 8470
