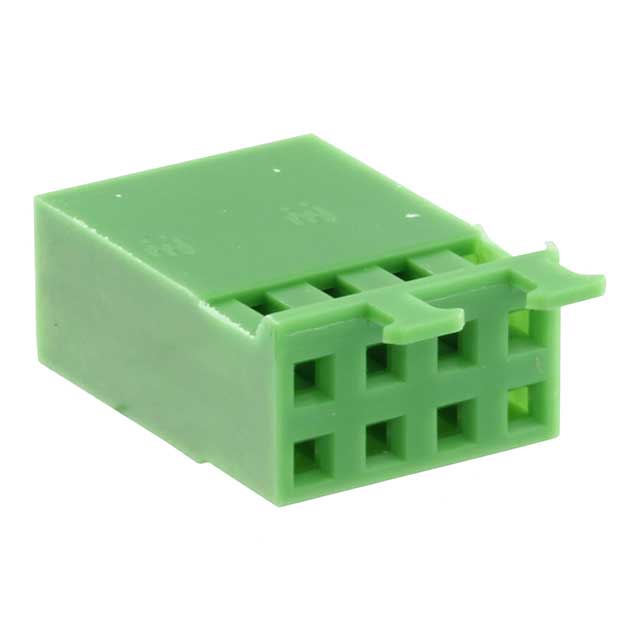

925370-4

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 PCB外壳, 8路, 2.54mm节距, 2行
供应商型号: UA-925370-4
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 925370-4

925370-4概述

    # AMPMODU IV/V 925370-4 接收端连接器壳体技术手册

    1. 产品简介


    基本介绍
    AMPMODU IV/V 925370-4 是一款用于线对板连接器系统的接收端连接器壳体。该产品主要用于信号传输领域,适用于各种电路板和电缆之间的连接,广泛应用于电子设备和系统中。该壳体采用绿色材料制造,具有优异的机械和电气性能。
    主要功能
    - 线对板连接:实现电缆到印刷电路板的可靠连接。
    - 锁定机制:通过插入锁实现稳定连接。
    - 环境适应性强:适合多种工业环境下的应用。
    应用领域
    - 电信设备
    - 计算机及外设
    - 工业控制系统
    - 航空航天
    - 汽车电子

    2. 技术参数


    电气特性
    - 操作电压:250 VAC
    - 最大电流:3 A(每接触点)
    - 针脚数:8个
    - 针脚间距:2.54 mm (.1 in)
    机械特性
    - 颜色:绿色
    - 安装方式:自由悬挂式电缆安装
    - 中心线:2.54 mm (.1 in)
    - 行间距:2.54 mm (.1 in)
    使用条件
    - 工作温度范围:-65°C 至 105°C (-85°F 至 221°F)
    - 包装数量:50个
    行业标准
    - UL 94V-0:阻燃等级
    - RoHS:符合欧盟环保标准
    - REACH:符合欧洲化学品管理规范

    3. 产品特点和优势


    独特功能
    - 锁定机制:提供稳定可靠的电气连接。
    - 高温适应性:能够在较宽的温度范围内正常工作。
    - 绿色环保:无卤素,符合环保要求。
    市场竞争力
    - 高可靠性:在极端环境下仍能保持良好的电气性能。
    - 便捷安装:自由悬挂式设计简化安装过程。
    - 广泛应用:适用于多个行业和领域的应用需求。

    4. 应用案例和使用建议


    应用案例
    - 在计算机主板上的信号传输应用中,925370-4壳体可以确保数据传输的稳定性和可靠性。
    - 在航空航天设备中,该壳体能在严苛的环境中提供稳定的连接。
    使用建议
    - 环境选择:在湿度较高的环境下使用时,建议增加额外的防潮措施。
    - 安装注意:确保连接器与插座正确对齐,以避免连接不稳定。

    5. 兼容性和支持


    兼容性
    - 该壳体兼容其他标准的AMPMODU IV/V系列部件。
    - 具体兼容部件请参考手册提供的清单。
    厂商支持
    - 如需技术支持,请拨打厂商电话:+1 800 522 6752。
    - TE网站提供详细的产品文档和应用指南。

    6. 常见问题与解决方案


    常见问题
    - 连接不稳固:检查锁定机制是否正确设置。
    - 接触不良:清洁接触面,确保无灰尘或污染物。
    - 安装困难:确保壳体正确安装到电路板上。
    解决方案
    - 稳固连接:重新检查并调整锁定机构。
    - 接触不良:使用专用清洁工具进行清理。
    - 安装问题:重新对准并固定壳体,确保牢固安装。

    7. 总结和推荐


    综合评估
    AMPMODU IV/V 925370-4是一款性能优越的接收端连接器壳体,具有高可靠性、广泛的温度适应性以及出色的环境耐受性。它在电信设备、计算机、工业控制等领域有着广泛的应用前景。
    推荐
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐这款产品用于需要高性能、高可靠性的线对板连接应用中。无论是对于初学者还是资深工程师,该产品都是一个值得信赖的选择。

925370-4参数

参数
针脚数 8pin
类型 Receptacle
颜色 绿色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
长*宽*高 10.16mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

925370-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

925370-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 925370-4 925370-4数据手册

925370-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
68+ $ 1.1225 ¥ 10.0651
341+ $ 1.0263 ¥ 9.202
987+ $ 0.895 ¥ 8.0251
库存: 2513
起订量: 105 增量: 1000
交货地:
最小起订量为:68
合计: ¥ 684.42
