350810-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 5路, 6.35mm节距, 1行
供应商型号: 350810-2
供应商: 国内现货
标准整包数: 15

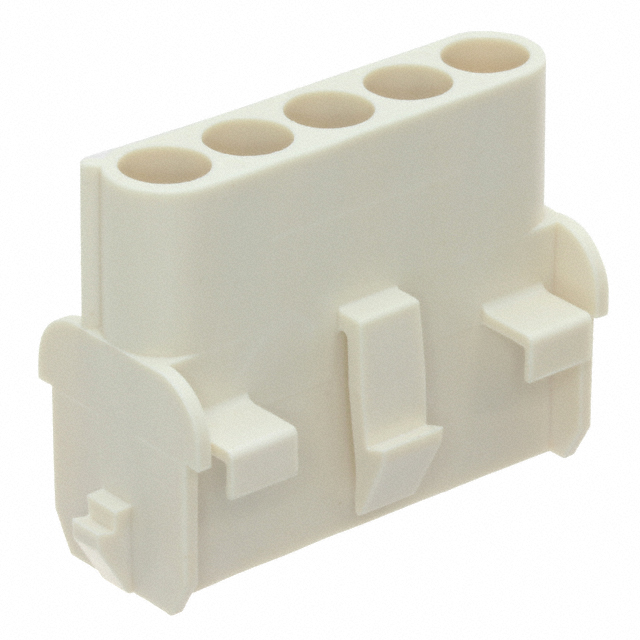

TE CONNECTIVITY 矩形连接器 - 外壳 350810-2

350810-2概述


    产品简介


    Universal MATE-N-LOK连接器是适用于多种家用电器及其他类似设备的标准化连接器。它们提供多种配置选项,以满足不同应用需求。这些连接器主要用于线对线、线对板以及线对面板连接,具有坚固可靠的结构设计,能够承受较广泛的温度变化范围,适合用于恶劣的工作环境。其关键特性包括可互换插针和插座的设计、正面锁定机构以及后部腔体识别功能。由于它们通过了严格的Glow Wire测试(GWT)和UL 94 V-0认证,这些连接器特别适合需要高度安全性的应用场景。

    技术参数


    电气特性
    - 额定电压:600VAC
    - 最大电流:19A(单排),18A(双排)
    机械特性
    - 布置位置:单排:2, 3, 4, 5 和 10;双排:6;三排:9;四排:12
    - 中心线间距:6.35mm (0.25英寸)
    - 操作温度范围:-55至125°C
    - 面板厚度:适用于0.76至2.29mm (0.03至0.09英寸)
    材料
    - 尼龙(PA 66)符合Glow Wire测试(750°C,无火焰),符合IEC/EN 60335-1第五版和UL 94 V-0标准
    标准
    - IEC/EN 60335-1 第五版:家用及类似电器的安全
    - UL 94 V-0
    - UL 认证,E28476
    - CSA认证,LR7189
    - VDE批准,证书号40023469

    产品特点和优势


    1. 高安全性:通过了Glow Wire测试(750°C,无火焰)和UL 94 V-0认证,适用于要求高安全性的场合。
    2. 多功能性:可提供多种配置(单排、双排、三排、四排),适应各种应用场景。
    3. 易于安装和维护:具有正面锁定机制和后部腔体识别功能,方便安装和识别。
    4. 兼容性强:兼容标准MATE-N-LOK接触件,确保广泛的适用性。

    应用案例和使用建议


    应用案例
    - 家用电器
    - 空调和供暖设备
    - 工业机器
    - 桌面计算机
    - 室内外照明
    - 安全系统
    - 工业控制系统
    - 存储和网络系统
    使用建议
    - 在选择连接器时,根据具体的应用需求选择合适的位置数量和布局方式(如单排、双排等)。
    - 在安装过程中,应注意保持连接器的锁定状态,以确保良好的电气连接。
    - 在使用过程中,定期检查连接器的状态,确保其正常工作,防止因接触不良导致的故障。

    兼容性和支持


    这些连接器与标准MATE-N-LOK接触件兼容,可以与其他标准组件配合使用。此外,厂商提供了详细的技术支持和售后服务,帮助客户解决安装和使用过程中的问题。

    常见问题与解决方案


    Q1: 连接器在高温环境下使用时会出现什么问题?
    A: 在高温环境下,如果未通过GWT和UL 94 V-0测试,则连接器可能会出现燃烧问题。但这些连接器已经通过了这些测试,可以在高达750°C的温度下使用而不会着火。
    Q2: 如何提高连接器的防水性能?
    A: 可以通过选配防水密封圈和接触件升级为IP57等级的系统,从而提高连接器的防水性能。

    总结和推荐


    综上所述,Universal MATE-N-LOK连接器以其出色的性能、广泛的应用范围以及严格的认证标准,成为家用电器和其他工业应用中的理想选择。无论是在安全性、可靠性还是安装便捷性方面,这些连接器都表现出色。因此,强烈推荐在相关应用中使用Universal MATE-N-LOK连接器。

350810-2参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 5pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Male Pin
长*宽*高 33.02mm(长度)*27.43mm(宽度)
安装方式 面板安装
零件状态 在售
包装方式 散装,袋装

350810-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

350810-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 350810-2 350810-2数据手册

350810-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 4.8139
30+ ¥ 4.0675
100+ ¥ 3.4221
库存: 5333
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 72.2
