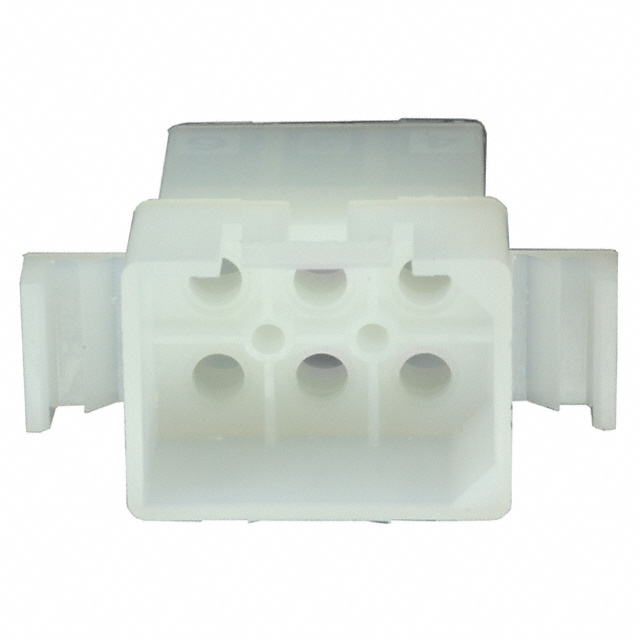

770373-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Detent Lock,Plug 2 6pin Male or Female 压接 自然色 卡入式安装,按扣安装,面板安装 35.71mm(长度)*28.07mm(高度)
供应商型号: N-770373-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 770373-1

770373-1概述


    产品简介


    5.0 mm Power Key Connectors (5.0 PKC) 是一种电线到板的连接器,主要用于家用电器中的电源电路,特别是燃气器具。这种连接器的特点在于紧凑设计,具有标准密度,接触中心线间距为5.0毫米。它包含用于电线的插头外壳和PCB接头组件,通过清晰的点击声来辅助连接,使得插入更加便捷。该连接器通过双锁片设计实现完整的触点加载,并且锁片周围有壁体保护,防止线材缠绕。

    技术参数


    - 接触中心线:5.0毫米
    - 电压等级:300 VAC
    - 最大电流:10安培(适用于16号AWG线缆,两触点)
    - 操作温度范围:-30°C至+105°C
    - 适用导线范围:24-16 AWG
    - 适用PCB厚度:1.6毫米
    - 材料:UL94V-0级,玻璃填充尼龙,黑色
    - 认证:通过美国保险商实验室(UL)和加拿大标准协会(CSA)认证

    产品特点和优势


    - 紧凑设计:高度仅为19.4毫米,适合空间受限的应用。
    - 高效装配:新的键控机制不仅提高了装配效率,还防止了误配。
    - 增强安全性:锁片被保护,减少了乱缠的情况,提升了安全性。
    - 气泡释放:设计上考虑了封装过程中产生的气泡释放问题,保证PCB涂层质量。
    - 市场竞争力:获得了多项认证,增加了市场的信任度和可靠性。

    应用案例和使用建议


    - 应用案例:主要用于家用电器中的电源电路,特别是燃气器具。例如,在厨房电器如炉灶中,这些连接器可以确保安全可靠的电力供应。
    - 使用建议:在选择合适的电线时,应考虑到线径和绝缘直径等因素,以确保最大电流承载能力。建议进行详细的测试以验证系统的可靠性和热稳定性。

    兼容性和支持


    - 兼容性:该连接器与标准软壳材料和高精度加工机械兼容,适用于多种制造设备。
    - 支持和服务:厂商提供了广泛的技术支持,包括应用说明和技术文档,可帮助客户快速了解并应用这些产品。

    常见问题与解决方案


    1. 问题:接触电阻过大
    - 解决方案:检查线缆和触点之间的压接情况,确保符合规定的最小长度要求。
    2. 问题:无法实现稳定锁紧
    - 解决方案:检查锁片的安装情况,确保它们正确地卡入到位。

    总结和推荐


    综上所述,5.0 mm Power Key Connectors是一款高效、安全、可靠的产品,特别适用于家用电器领域,尤其是燃气器具。它通过独特的键控机制提高了装配效率,同时增强了安全性和可靠性。对于寻求高质量电源连接解决方案的用户来说,这是一个值得推荐的选择。

770373-1参数

参数
触头端接 压接
针脚数 6pin
类型 Detent Lock,Plug
颜色 自然色
触头类型 Male or Female
紧固类型 -
排数 2
长*宽*高 35.71mm(长度)*28.07mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

770373-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770373-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 770373-1 770373-1数据手册

770373-1封装设计
