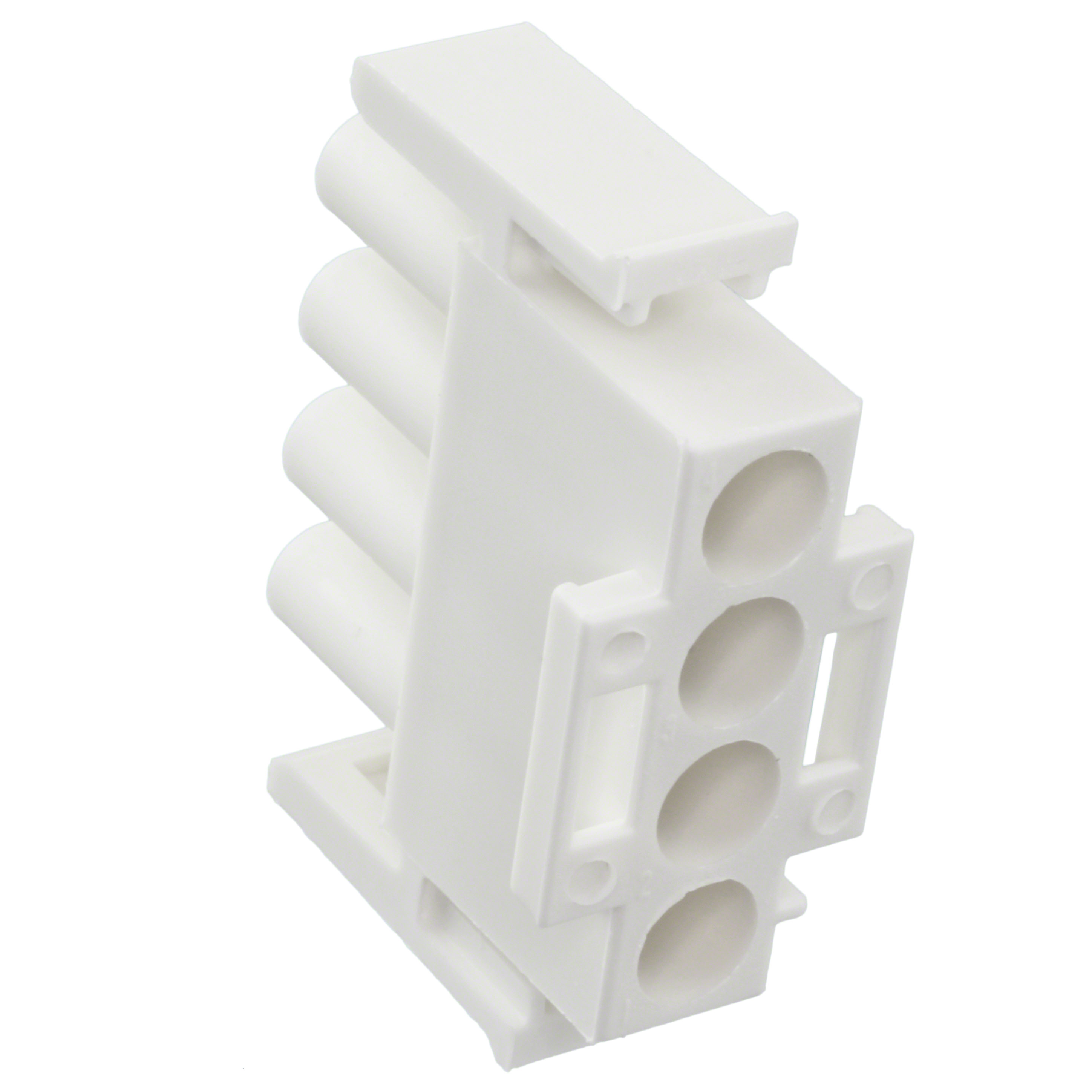

1586852-1

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Holder,Plug 1 4pin Male or Female 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: 26M-1586852-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 1586852-1

1586852-1概述


    产品简介


    本产品是TE Connectivity公司出品的一款高性能通用型连接器系统,包含插头和插座两种组件。这些连接器系统主要用于电力传输和信号传输领域,在工业自动化、通信设备、消费电子、医疗设备及航空航天等多个行业中得到广泛应用。

    技术参数


    - 尺寸:连接器主体高度:4mm([0.16in]),宽度:4.5mm([0.18in])
    - 接触电阻:小于5毫欧姆
    - 耐压等级:AC 1000V RMS @ 60Hz
    - 绝缘电阻:大于1000兆欧
    - 工作温度范围:-40°C至+125°C
    - 环境适应性:符合IEC/EN 60335-1标准的燃烧等级GWT和UL 94 V-0要求
    - 插拔寿命:超过1000次
    - 材料:外壳采用阻燃材料(GWT和UL 94 V-0)

    产品特点和优势


    这款连接器具有以下显著特点:
    - 耐用性强:超过1000次的插拔循环保证了长期稳定的性能表现。
    - 高可靠性:优良的接触设计和严格的材料选择确保了卓越的电气性能。
    - 环境适应性佳:符合国际认证标准,能够承受严苛的工作环境。
    - 灵活度高:具备旋转锁定机构(Twist and Lock),方便快速安装且可有效防止松动。

    应用案例和使用建议


    应用案例
    此连接器在汽车电子系统中广泛用于信号线束的连接,例如车灯控制电路、空调系统控制板等,展示了其在复杂环境下依然能够稳定工作的能力。在家庭智能设备中,这类连接器可用于家电间的连接接口,以实现快速可靠的数据交换。
    使用建议
    - 安装注意事项:安装前确保接触点正确安装到位,并使用正确的工具进行压接操作。
    - 环境选择:适用于多种气候条件下的设备安装,特别是在潮湿或高温环境中表现出色。
    - 维护保养:定期检查连接器是否紧固无误,避免由于松动导致的接触不良问题。

    兼容性和支持


    产品兼容市面上主流的印刷电路板(PCB)尺寸,支持多种安装方式,包括面板安装和板端直立式安装。TE Connectivity公司提供详尽的技术文档和支持服务,帮助客户顺利完成安装调试过程。此外,官方技术支持热线随时为用户提供专业指导和故障排查帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻异常升高 | 检查接触部位是否清洁无污,必要时重新压接 |
    | 连接器无法正常解锁 | 检查是否存在物理损坏或变形,若损坏需更换新件 |
    | 插拔过程中卡顿感明显 | 确认装配是否严格按照手册操作,检查有无错位或缺失零件 |

    总结和推荐


    综上所述,这款由TE Connectivity推出的通用型连接器以其卓越的性能、高可靠性以及广泛的适用性在市场上获得了良好口碑。无论是工业制造还是日常消费电子产品中,这款连接器都能发挥出重要作用。对于追求高效稳定连接解决方案的项目团队来说,这无疑是一个值得考虑的选择。

1586852-1参数

参数
触头端接 压接
针脚数 4pin
类型 Latch Holder,Plug
颜色 自然色
触头类型 Male or Female
紧固类型 -
排数 1
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

1586852-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1586852-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1586852-1 1586852-1数据手册

1586852-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.39
10+ ¥ 2.712
100+ ¥ 2.26
500+ ¥ 2.0862
1000+ ¥ 1.9371
库存: 2000
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 3.39
