5-1123722-6

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Latch Lock,Plug 1 6pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 23.7mm(长度)*10.5mm(高度)
供应商型号: 5-1123722-6
供应商: Master
标准整包数: 1200

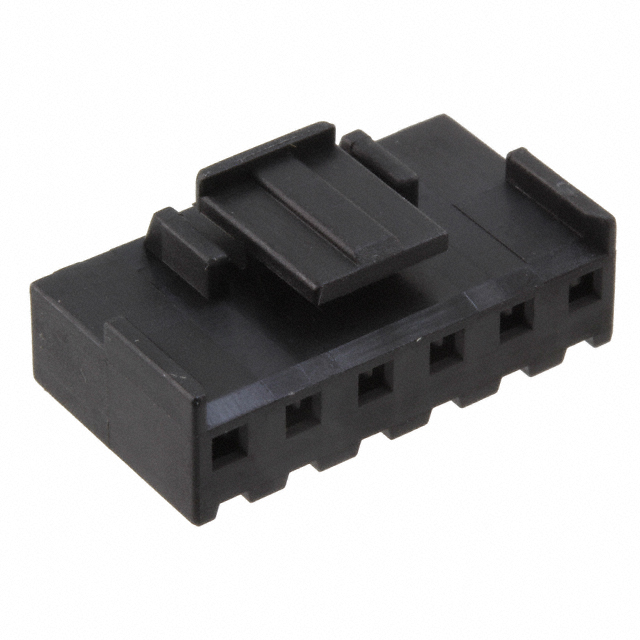

TE CONNECTIVITY 矩形连接器 - 外壳 5-1123722-6

5-1123722-6概述


    产品简介


    这款Housing, Plug, Wire-to-Board(线对板插头外壳)是TE Connectivity(泰科电子)推出的一款经济型矩形电源连接器,适用于各种电力和信号电路应用。该产品采用6个位置设计,中心线间距为3.96mm(0.156英寸),具有UL 94V-0阻燃等级,旨在提供可靠且高效的电源连接解决方案。该产品广泛应用于工业自动化、电信设备、家电等领域,满足客户对高质量、低成本连接器的需求。

    技术参数


    - 基本规格
    - 连接器类型:Housing(外壳)
    - 插头类型:Plug(插头)
    - 连接系统:Wire-to-Board(线对板)
    - 中心线间距:3.96mm(0.156英寸)
    - 位置数:6
    - 材料:尼龙66
    - 色彩:黑色
    - 环境温度范围:-25°C至105°C(-13°F至221°F)
    - 电气特性
    - 绝缘电阻:≥1000 MΩ
    - 工作电压:250 VDC
    - 接触电流最大值:8 A
    - 兼容绝缘直径范围:1.7mm至3mm(0.067英寸至0.118英寸)
    - 机械特性
    - 高度:10.5mm(0.413英寸)
    - 宽度:13.3mm(0.524英寸)
    - 长度:23.7mm(0.933英寸)

    产品特点和优势


    这款矩形电源连接器具有以下显著特点和优势:
    - 经济高效:以经济的价格提供了高品质的电源连接解决方案。
    - 可靠的连接性能:额定接触电流高达8A,确保了稳定的电力传输。
    - 宽泛的工作温度范围:能够在极端环境下稳定运行。
    - 高绝缘强度:绝缘电阻达到1000 MΩ,保证了电气安全性。
    - 阻燃材料:采用UL 94V-0认证的阻燃材料,确保使用安全。
    - 高可靠性:适用于严苛的工业环境,如工厂自动化、电信基础设施等。

    应用案例和使用建议


    应用案例
    这款连接器常用于工业控制设备、电力传输系统和自动化设备中。例如,在一个自动化生产线中,这些连接器可以用于将动力源连接到控制面板或驱动电机,确保高效且稳定的电力供应。
    使用建议
    1. 安装注意事项:确保在安装前清洁接线端子,避免灰尘和污物影响连接质量。
    2. 环境适应性:根据具体的应用环境选择合适的安装方式,尤其是在高温或低温环境下。
    3. 定期检查:由于连接器长期使用可能产生磨损或老化,建议定期进行检查和维护,以确保长期稳定运行。

    兼容性和支持


    该连接器设计兼容多种电线和电缆,支持焊接、压接等多种接线方式。同时,TE Connectivity还提供全面的技术支持和服务,包括在线文档、电话技术支持和售后服务。为了获得更好的使用体验和保障,建议及时联系制造商获取支持。

    常见问题与解决方案


    - 问题一:如何确定绝缘直径是否匹配?
    - 解答:参照技术手册中的兼容绝缘直径范围(1.7mm至3mm),选择合适直径的电线进行连接。

    - 问题二:如何正确选择工作温度范围?
    - 解答:根据具体的应用环境选择,如果是在极端温度下使用,建议确认产品的温度耐受性。

    总结和推荐


    综上所述,这款由TE Connectivity推出的矩形电源连接器具备高可靠性、经济性和广泛的应用范围,特别适合在工业自动化和电力传输等场景中使用。无论是在温度稳定性、电气安全还是机械耐用性方面,该产品都表现出色。鉴于其诸多优势和良好的用户反馈,我们强烈推荐这一款连接器产品。如果您在电力连接解决方案方面寻找高质量的选择,那么这款连接器无疑是您的理想之选。

5-1123722-6参数

参数
类型 Latch Lock,Plug
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 6pin
长*宽*高 23.7mm(长度)*10.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

5-1123722-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-1123722-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-1123722-6 5-1123722-6数据手册

5-1123722-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1200+ $ 0.1175 ¥ 0.977
3600+ $ 0.1156 ¥ 0.9616
6000+ $ 0.1108 ¥ 0.9205
8400+ $ 0.0936 ¥ 0.7778
25200+ $ 0.0895 ¥ 0.7326
50400+ $ 0.0688 ¥ 0.5633
100800+ $ 0.0677 ¥ 0.5546
150000+ $ 0.0677 ¥ 0.5546
库存: 4800
起订量: 1200 增量: 0
交货地:
最小起订量为:1200
合计: ¥ 1172.4
