6-146252-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 2 26pin 推挽式 Male Pin 黑色 通孔安装 32.61mm(长度)
供应商型号: JY-6-146252-3
供应商: 云汉优选
标准整包数: 1

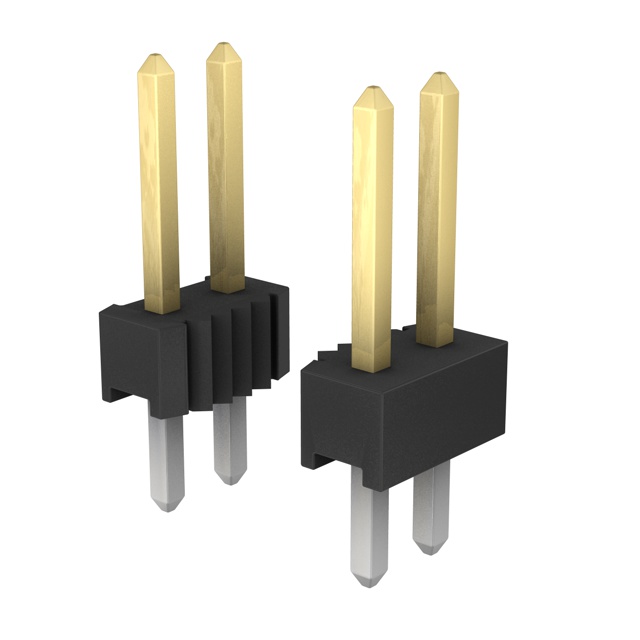

TE CONNECTIVITY 矩形连接器 - 外壳 6-146252-3

6-146252-3概述


    产品简介


    产品名称: PCB Mount Header, Vertical, Board-to-Board, 26 Position, 2.54 mm [.1 in] Centerline, Breakaway, Gold, Through Hole - Solder, Signal, AMPMODU Headers
    产品类型: PCB连接器,主要用于板对板连接
    主要功能: 用于垂直安装在印刷电路板上,实现信号传输
    应用领域: 广泛应用于通信设备、工业自动化、汽车电子等领域,特别是在需要高可靠性和稳定性连接的应用场景中

    技术参数


    - 产品编号: 6-146252-3
    - 厂商内部编号: 6-146252-3
    - 生产商: AMPMODU
    - 额定电压: 30 VAC
    - 接触电流(最大): 3 A
    - 接触材料: 磷青铜基材,金涂层
    - 接头类型: 分离式
    - 接头配置: 2行,每行13个位置
    - 中心线间距: 2.54 mm(0.1 in)
    - 接触尺寸: 配合方形插针,0.64 mm(0.025 in)
    - 接触电镀材料: 钛锡,金涂层
    - 接触电镀厚度: 0.381 µm(15 µin)
    - 耐温范围: -65 °C 至 105 °C(-85 °F 至 221 °F)
    - 包装数量: 120个/箱

    产品特点和优势


    - 高可靠性: 通过严格的质量控制和测试,确保连接器在恶劣环境下的稳定运行
    - 快速分离: 采用分离式设计,方便在需要时快速拆卸和更换
    - 多用途适用: 支持多种焊点工艺,适用于不同的制造需求
    - 高接触电流承载能力: 最大电流承载能力达到3 A,适用于高负载应用场景
    - 兼容性强: 符合CSA LR7189和UL E28476标准,确保其与各种标准设备兼容

    应用案例和使用建议


    应用案例:
    在一款通信设备的设计中,此PCB连接器被用于主板与扩展板之间的信号传输。它能够稳定地承载高频信号,且在长时间运行下表现出色。
    使用建议:
    - 在安装前,请确认电路板的厚度符合推荐值1.57 mm(0.062 in),以确保连接器能够正确安装并保持稳定。
    - 使用焊点工艺时,请按照制造商推荐的温度进行焊接,避免过高的温度造成损害。

    兼容性和支持


    - 兼容性: 本产品符合CSA LR7189和UL E28476标准,与其他标准设备兼容。
    - 支持: 如有需要技术支持,可拨打厂商提供的电话+1 800 522 6752获得帮助。对于文档下载、CAD模型和详细信息,可以访问厂商官网。

    常见问题与解决方案


    - 问题: 连接器安装后不稳定
    解决办法: 检查安装是否完全到位,必要时重新焊接。
    - 问题: 无法达到规定的接触电流
    解决办法: 确保焊点质量良好,检查是否有虚焊或短路。
    - 问题: 接触电阻过大
    解决办法: 清理接触面,去除氧化层或污垢,重新焊接。

    总结和推荐


    综上所述,此款PCB连接器具备高可靠性和良好的兼容性,特别适合于需要高负载和频繁分离的场合。其卓越的电性能和机械强度使其成为市场上同类产品中的佼佼者。如果您正在寻找一款高性能、易于维护的PCB连接器,这款产品无疑是您的理想选择。强烈推荐使用此产品。

6-146252-3参数

参数
排数 2
触头端接 -
针脚数 26pin
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
长*宽*高 32.61mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

6-146252-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6-146252-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 6-146252-3 6-146252-3数据手册

6-146252-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.0691
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.06
