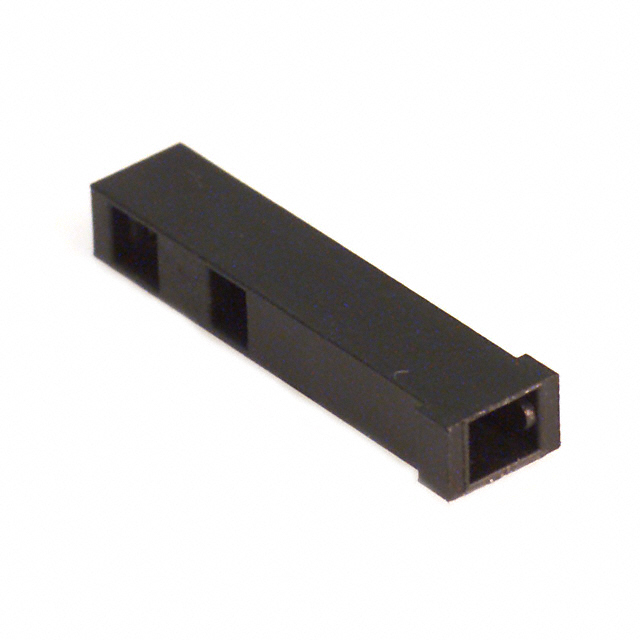

87175-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 1路, 2.54mm节距, 1行
供应商型号: 87175-2
供应商: 国内现货
标准整包数: 500
TE CONNECTIVITY 矩形连接器 - 外壳 87175-2

87175-2概述


    产品简介


    Mod IV 接收器组件:单排表面贴装,带顺应针固定销
    Mod IV接收器组件是AMP系列的一部分,属于AMP MODU互连系统。这些组件广泛应用于各种行业,如通信、工业控制、医疗设备等领域。它们主要用于电路板之间的电连接,提供高效可靠的信号传输。此款产品采用单排设计,每个组件可容纳从2到80个接触点,中心线间距为.100英寸(2.54毫米)。

    技术参数


    尺寸和规格
    | 针数 | A尺寸 (英寸) | B尺寸 (英寸) | 接触插头编号 (公制等效) |
    ||
    | 2 | 0.100 | — | 5-535542-1 / 5-147095-1 / 5-147096-1 |
    | 4 | 0.200 | 0.100 | 5-535542-2 / 5-147095-2 / 5-147096-2 |
    | ... | ... | ... | ... |
    性能参数
    - 电压等级: 250 VAC
    - 电流等级: 单个接触点最大3.0安培;全接合时每接触点最大2.0安培
    - 操作温度范围: 接收器组件-65°C至+125°C;接头-65°C至+105°C
    - 介电强度: 750 VAC
    - 终端电阻: 最大12毫欧姆
    - 绝缘电阻: 最小5000兆欧姆
    - 接合力: 每个接触点最大9.0盎司(2.50牛顿)
    - 分离力: 每个接触点最小1.5盎司(0.42牛顿)
    - 耐久性: 最小200个循环(适用于金镀层接触点)

    产品特点和优势


    1. 表面贴装引脚: 可适应现代化制造工艺,提高生产效率。
    2. 磷青铜材料: 保证高强度和高导电性。
    3. 双面金/锡镀层: 确保可靠接触并增强焊接性能。
    4. 金属固定销: 提供焊前和焊接过程中的固定作用,并且在焊接后提供应力释放。
    5. 封闭式进线结构: 使正向接触几乎不可能被卡住。
    6. 双重悬臂接触设计: 增强可靠性。
    7. 认证合规: 通过多项国际标准认证,如UL和CSA。

    应用案例和使用建议


    该组件已成功应用于通信设备、工业自动化控制系统和医疗设备等场景。对于需要高度可靠连接的应用,如医疗设备的信号传输,这些组件可以确保高稳定性。
    使用建议:
    1. 正确焊接: 使用适当的焊接工具和技术来确保焊接质量。
    2. 防静电处理: 在安装过程中采取防静电措施以避免损坏敏感元件。
    3. 检查连接: 安装后进行充分测试,确保所有连接点正常工作。

    兼容性和支持


    本产品与相应系列的AMP MODU插头兼容。Tyco Electronics提供全面的技术支持,包括安装指南、故障排除和产品更新服务。

    常见问题与解决方案


    1. 问:如何正确安装这些组件?
    - 答:确保使用正确的焊接技术和工具,遵循安装手册进行操作。注意保持焊接温度适中,并避免过度焊接。
    2. 问:如何确保焊接质量和性能?
    - 答:使用适当的助焊剂和温度,进行逐步焊接,并确保焊接完成后清洁焊接区域。
    3. 问:在高温环境下是否仍能正常工作?
    - 答:该组件可在-65°C至+125°C的宽温范围内稳定工作,符合严格的工业标准。

    总结和推荐


    综上所述,Mod IV 接收器组件是一种高度可靠的电子元件,特别适合用于需要高稳定性和精确连接的应用场合。其坚固的设计、多样化的配置和卓越的电气性能使其成为市场上最具竞争力的产品之一。强烈推荐用于关键电子系统的信号传输和电源连接。

87175-2参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 1pin
类型 Receptacle
长*宽*高 2.74mm*17.78mm*4.44mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

87175-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

87175-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 87175-2 87175-2数据手册

87175-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.8924 ¥ 17.0087
1000+ $ 1.3494 ¥ 12.1287
10000+ $ 1.0264 ¥ 9.2251
库存: 2500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 8504.35
