9-521205-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 1 3pin Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装
供应商型号: 17-9-521205-3-ND
供应商: Digi-Key
标准整包数: 1

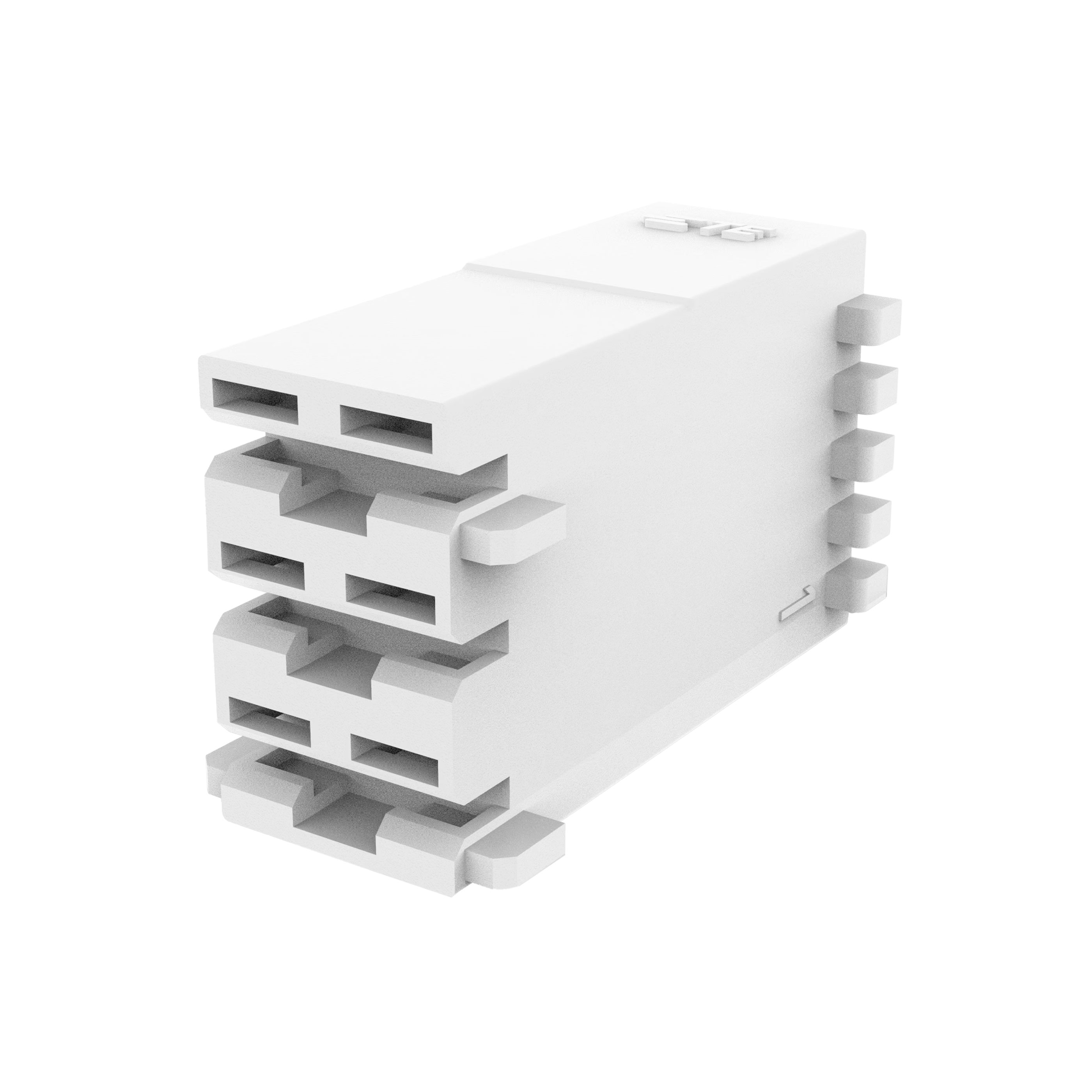

TE CONNECTIVITY 矩形连接器 - 外壳 9-521205-3

9-521205-3概述


    产品简介


    本产品是一款适用于电源与信号传输的插座式线板连接器套件(Housing),型号为9-521205-3。它采用RAST 5系统设计,主要用于线到板的连接,具有3个位置,5mm(.197英寸)中心线间距,单行布局,自然色外观。该连接器可直接焊接到印刷电路板上,支持最高20A的电流传输,并具备一定的防火等级,适用于广泛的工业标准应用。

    技术参数


    - 中心线间距:5 mm [.197 in]
    - 位置数量:3
    - 行数:1
    - 最大电流:20 A
    - 颜色:自然色
    - 操作温度范围:-40 – 110°C [-40 – 230°F]
    - 终端方式:压接
    - 电路应用:电源与信号
    - 机构认证:UL 94V-0防火等级
    - 合规性:符合欧盟RoHS、ELV指令,中国RoHS 2规范,REACH规定
    - 兼容材料:不含有高浓度的卤素(Br或Cl > 900 ppm)

    产品特点和优势


    该连接器套件具备以下特点和优势:
    1. 高电流承载能力:最大可承载20A的电流,适合大功率应用场景。
    2. 宽工作温度范围:能够在-40°C至110°C的温度范围内稳定工作,适用于严苛的环境条件。
    3. 易于安装:通过压接终端方式,可以快速且可靠地将电线固定在连接器上,简化了安装过程。
    4. 出色的可靠性:UL 94V-0防火等级确保了其在极端环境下的安全性和耐用性。
    5. 环保合规:严格遵守多项国际环保标准,确保对环境友好。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于家电、工业自动化、通信设备等领域。例如,在家用电器中用于电源接口的连接;在工业自动化设备中用于信号和电源的可靠传输。
    使用建议
    - 正确压接:使用适当的工具进行压接,确保接触良好且牢固。
    - 避免过热:确保电路负载不超过其额定值,避免因过热导致损坏。
    - 定期检查:定期检查连接器是否出现松动或腐蚀,确保连接可靠。

    兼容性和支持


    该连接器套件与一系列其他连接器产品兼容,如TE系列的其他RAST 5连接器,确保了系统的互操作性和扩展性。若在使用过程中遇到任何问题,可以通过拨打技术支持热线+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:连接器无法正确压接电线。
    - 解决方案:确认使用正确的压接工具,并按照制造商的说明进行操作。

    2. 问题:连接器在高温环境下性能不稳定。
    - 解决方案:检查是否超过了其额定的工作温度范围,并采取适当的散热措施。
    3. 问题:连接器在长期使用后出现松动。
    - 解决方案:重新检查连接器是否安装牢固,并考虑使用更高级别的锁定机制以提高稳定性。

    总结和推荐


    综上所述,该连接器套件(型号9-521205-3)在各方面均表现出色,不仅具备出色的电气性能,还符合严格的环保标准,是一款值得信赖的产品。鉴于其宽广的应用范围和卓越的性能,强烈推荐在需要高可靠性连接的应用场景中使用。对于需要高效电源与信号传输的项目,这款连接器无疑是一个理想的选择。

9-521205-3参数

参数
紧固类型 -
排数 1
触头端接 压接
针脚数 3pin
类型 Locking Ramp,Receptacle
颜色 自然色
触头类型 Female Socket
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

9-521205-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-521205-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 9-521205-3 9-521205-3数据手册

9-521205-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8855 ¥ 7.4825
10+ $ 0.7222 ¥ 6.1026
25+ $ 0.6251 ¥ 5.2821
50+ $ 0.5877 ¥ 4.9664
100+ $ 0.5322 ¥ 4.4536
250+ $ 0.4906 ¥ 4.1056
500+ $ 0.4613 ¥ 3.8609
1000+ $ 0.4338 ¥ 3.6307
2500+ $ 0.4 ¥ 3.3475
库存: 3914
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.48
