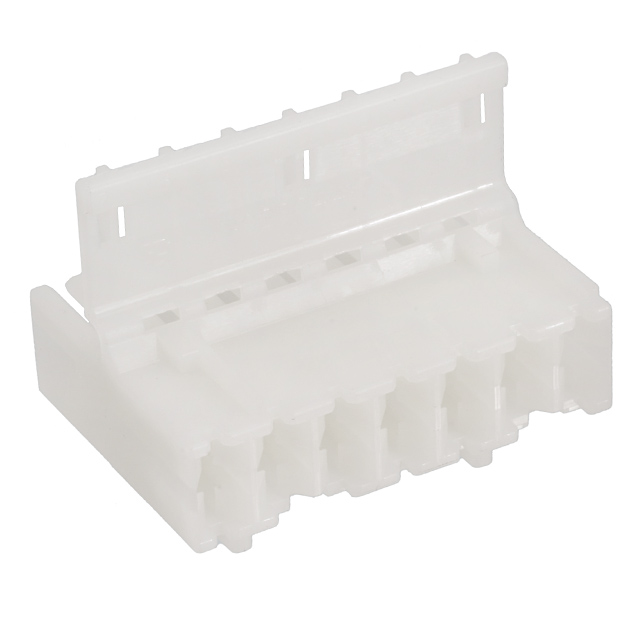

928344-7

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Receptacle 1 7pin 摩擦锁 Female Socket 压接 自然色 导线安装,自由悬挂,通孔安装 35mm(长度)*13mm(高度)
供应商型号: N-928344-7
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 928344-7

928344-7概述

    AMP multifitting Mark II 连接器技术手册

    产品简介


    AMP multifitting Mark II 连接器是泰科电子(Tyco Electronics)新设计的一系列产品,适用于工业和商业应用。它们主要分为直连和间接连接两种类型,具有多位置选择(从1到8个位置)和高电流承载能力(最大16A)。该系列连接器特别适用于需要多位置柔性连接的应用,提供了双线接线的可能性和多种键控方式,确保在各种环境下稳定可靠的连接。

    技术参数


    - 连接类型:直接和间接连接
    - 中心线间距:5.0 mm
    - 材质:接触部分采用黄铜镀锡处理,外壳采用聚酰胺材料(PA 6.6 和 PA 6)
    - 颜色:标准为自然色
    - 电压等级:250 V ~
    - 空气和爬电距离:>3.2 mm
    - 阻燃等级:UL 94 V-2
    - 批准认证:VDE, UL
    - 位置数:1至8个位置(间接),2至8个位置(直接)
    - 导体尺寸范围:0.35–1.0 mm²
    - 温度范围:-40°C 至 +130°C
    - 电流承载能力:最大10A(1.0 mm²导体)
    - 绝缘直径:最大3.0 mm
    - 接触电阻:>10 MΩ
    - 插拔力:插拔力分别为 ≤6.5 N 和 ≥1.5 N

    产品特点和优势


    - 模块化设计:通过灵活的位置选择,能够满足不同应用需求。
    - 高性能材料:采用高强度材料,确保长期稳定运行。
    - 高电流承载能力:最大16A的电流承载能力使得这些连接器能够应用于高功率场合。
    - 多功能接线方式:提供双线接线选项,增加接线灵活性。
    - 标准化认证:符合VDE和UL等国际认证标准,确保产品质量和安全性。

    应用案例和使用建议


    - PC板连接:适用于计算机和通信设备中的PC板连接,可提高电路板之间的可靠性和稳定性。
    - 仪器仪表:适用于医疗设备、测量仪器等对连接可靠性要求较高的应用。
    - 使用建议:在安装时应注意选择合适的插头和插座组合,以确保正确键控并避免错插。在使用过程中,保持接触部位清洁干燥可以延长使用寿命。

    兼容性和支持


    - 兼容性:AMP multifitting Mark II 连接器与同系列的其他产品完全兼容,可以与其他相关设备进行配套使用。
    - 技术支持:泰科电子提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除等。

    常见问题与解决方案


    1. 问题:连接器插拔力过大。
    - 解决方案:检查是否插头和插座匹配正确,并确保清洁无尘。
    2. 问题:电流承载能力不足。
    - 解决方案:确认导体尺寸和型号是否符合产品规范。
    3. 问题:安装时无法正确键控。
    - 解决方案:确保按照产品手册中的说明进行正确的键控设置。

    总结和推荐


    AMP multifitting Mark II 连接器以其出色的性能和多功能性,在工业和商业应用中表现出色。凭借其高电流承载能力、多样化的接线方式和高标准的生产制造工艺,这款连接器是适用于各类高可靠性需求的理想选择。如果你正在寻找一款可靠的连接解决方案,AMP multifitting Mark II 连接器绝对值得考虑。

928344-7参数

参数
类型 Friction Lock,Receptacle
颜色 自然色
触头类型 Female Socket
紧固类型 摩擦锁
排数 1
触头端接 压接
针脚数 7pin
长*宽*高 35mm(长度)*13mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

928344-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

928344-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 928344-7 928344-7数据手册

928344-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.742 ¥ 6.307
400+ $ 0.7107 ¥ 6.041
750+ $ 0.6936 ¥ 5.8956
1500+ $ 0.6732 ¥ 5.7222
15600+ $ 0.612 ¥ 5.202
50000+ $ 0.4896 ¥ 4.1616
100000+ $ 0.4284 ¥ 3.6414
库存: 100000
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 946.05
