5-87456-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Receptacle 2 60pin Female Socket 压接 黑色 导线安装,自由悬挂,通孔安装 76.33mm(长度)*6.1mm(高度)
供应商型号: 4980207
供应商: element14
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 5-87456-2

5-87456-2概述


    产品简介

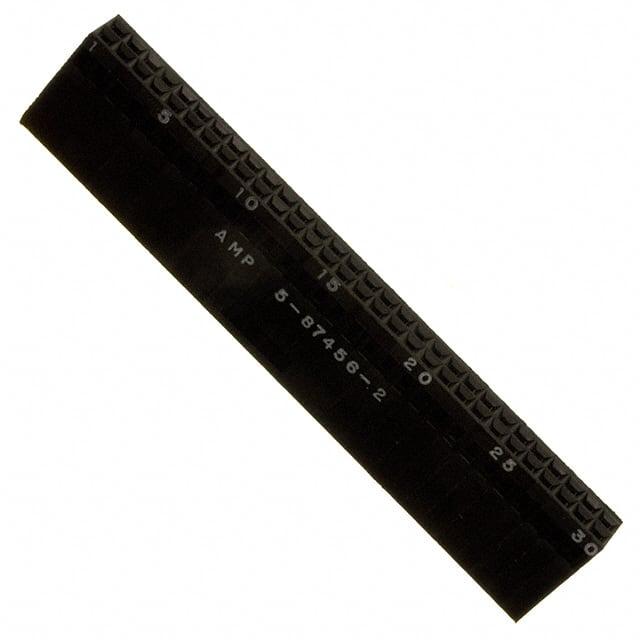

    AMPMODU IV/V 5-87456-2 Housing
    产品类型:接插件插座(Receptacle)
    主要功能:
    - 用于电线到板式连接的60位置插座,中心间距为2.54毫米
    - 可实现信号传输,适合广泛的工业和消费电子应用
    应用领域:
    - 广泛应用于自动化设备、工业控制、汽车电子及消费电子等领域

    技术参数


    - 连接系统:线到板式(Wire-to-Board)
    - 位置数量:60个
    - 中心线间距:2.54毫米(0.1英寸)
    - 行数:2行
    - 颜色:黑色
    - 终端电阻:12毫欧姆(mΩ)
    - 绝缘电阻:5000兆欧(MΩ)
    - 耐压强度(最大):750伏(V)
    - 操作电压:250伏交流(VAC)
    - 接触电流额定值(最大):3安培(A)
    - 长度:76.33毫米(3.01英寸)
    - 高度:6.1毫米(0.24英寸)
    - 行间距:2.54毫米(0.1英寸)
    - 工作温度范围:-65°C至105°C(-85°F至221°F)

    产品特点和优势


    独特功能:
    - 60个位置:高密度设计,适合多种复杂连接需求
    - 2.54毫米间距:标准间距,便于集成与匹配其他电子元件
    - 黑色外观:具备良好的抗紫外线能力,适用于户外或高温环境下
    - 高绝缘性能:提供出色的电气隔离效果,确保稳定传输信号
    优势:
    - 可靠性强:高电流承载能力和耐压性
    - 操作简单:通过压接方式固定导线,安装便捷
    - 高兼容性:符合国际标准,如UL认证,适应不同地区的应用需求

    应用案例和使用建议


    应用场景:
    - 在工厂自动化设备中作为信号传输接口,实现设备间的可靠连接
    - 汽车电子领域中的传感器与控制器之间信号传递
    使用建议:
    - 确保连接线的质量,选择合适的线径和导体材料,以提高连接可靠性
    - 注意环境温度和湿度的变化,避免长时间暴露于极端条件下

    兼容性和支持


    兼容性:
    - 本产品已获得CSA LR7189和UL E28476的认证,与市场上常见的电气设备相兼容
    - 支持:
    - 客户可拨打+1 800 522 6752寻求技术支持和售后服务

    常见问题与解决方案


    常见问题:
    1. 如何确保接触可靠性?
    - 解决方案:确保连接时按压到位,并进行必要的拉力测试以确认稳固性。
    2. 使用过程中接触电阻变大怎么办?
    - 解决方案:检查接触点是否有灰尘或氧化物,使用清洁剂或适当的工具进行清理。
    3. 在高温环境中使用,信号传输不稳定怎么办?
    - 解决方案:确保使用时环境温度不超过105°C,必要时可采取散热措施。

    总结和推荐


    综合评估:
    - 主要优点:高密度设计、可靠的连接性能和广泛的兼容性使其成为电子设备中的理想选择
    - 推荐:强烈推荐给需要高可靠性的信号传输场合,如工厂自动化和汽车电子领域
    这款AMPMODU IV/V 5-87456-2 Housing凭借其出色的技术参数和广泛应用案例,是一款值得信赖的产品。无论是对于初次使用者还是经验丰富的工程师来说,它都是一款能够提供稳定信号传输和可靠连接的优秀选择。

5-87456-2参数

参数
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 60pin
类型 Receptacle
颜色 黑色
长*宽*高 76.33mm(长度)*6.1mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

5-87456-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-87456-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 5-87456-2 5-87456-2数据手册

5-87456-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
