929972-1

产品分类: 圆形连接器-触头
厂牌: TE CONNECTIVITY
产品描述: 2.5mm2~4mm2 11-13 Socket 压接 2.5mm 锡 压入式 29.8mm(长度)
供应商型号: A129190TR-ND
供应商: Digi-Key
标准整包数: 3000

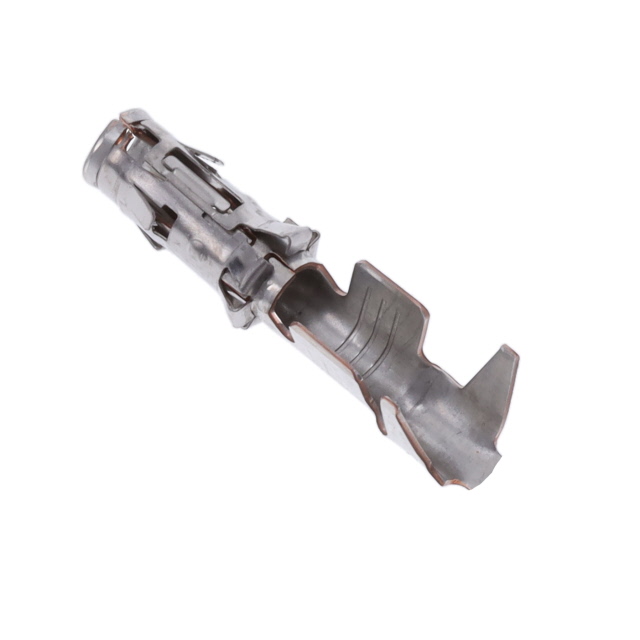

TE CONNECTIVITY 圆形连接器-触头 929972-1

929972-1概述


    产品简介


    产品名称:929972-1 插座
    产品类型:汽车接线端子
    主要功能:
    - 用于汽车和其他重型设备的连接。
    - 能够传输高电流(25至40安培)。
    应用领域:
    - 汽车电气系统
    - 工业自动化设备
    - 农用机械

    技术参数


    - 电线尺寸范围: 2.5 mm² 至 4 mm² (11 AWG, 12 AWG, 13 AWG)
    - 端子直径: 2.5 mm (0.098 英寸)
    - 传输电流范围: 25A 至 40A
    - 接触面积镀层材料: 锡 (Tin)
    - 操作温度范围: -40°C 至 130°C (-40°F 至 266°F)
    - 绝缘直径范围: 2.7 mm 至 3.6 mm (0.106 英寸至 0.141 英寸)

    产品特点和优势


    - 插座样式: 180度
    - 锁定特征: 插销式锁定
    - 兼容绝缘材料直径范围: 2.7 mm 至 3.6 mm
    - 插针直径: 2.5 mm (0.098 英寸)
    - 焊接过程能力: 不适用
    - 符合环保标准:
    - 符合欧盟RoHS指令
    - 符合中国RoHS 2指令
    - 不含REACH SVHC物质
    - 含卤素低

    应用案例和使用建议


    应用场景:
    - 适合用于需要高电流传输的汽车电气系统。
    - 适用于需要耐高温和恶劣环境的应用。
    使用建议:
    - 确保所选电线尺寸符合产品规格要求。
    - 在安装过程中使用合适的工具进行压接,确保可靠连接。
    - 定期检查端子的锁紧情况,确保电气安全。

    兼容性和支持


    - 兼容性: 与TE Connectivity的其他汽车接线端子系列兼容。
    - 支持服务:
    - 如果需要技术支持,请拨打 +1 800 522 6752。

    常见问题与解决方案


    1. 问题: 插头与插座无法正确连接。
    - 解决办法: 检查插针和插座是否有异物,确保电线已正确压接到位。
    2. 问题: 连接处发热。
    - 解决办法: 检查电线连接是否牢固,确保插针和插座没有氧化。
    3. 问题: 产品外观有瑕疵。
    - 解决办法: 请确认产品编号是否正确,如需更换,请联系技术支持。

    总结和推荐


    产品优势:
    - 高电流传输能力
    - 广泛的工作温度范围
    - 符合环保标准
    - 结构稳固且易于安装
    总体评价:
    这款929972-1 插座具有优秀的性能和广泛的适用性,是汽车电气系统和其他重型设备的理想选择。在安装和使用过程中,应严格遵循技术手册中的指导,以确保安全和高效的操作。我们强烈推荐此产品用于需要高性能和高可靠性连接的应用场合。

929972-1参数

参数
线规 - mm2 2.5mm2~4mm2
触头镀层
触头端接 压接
触头镀层厚度 -
触头尺寸 2.5mm
触头类型 Socket
线规 - AWG 11-13
长*宽*高 29.8mm(长度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

929972-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

929972-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器-触头 TE CONNECTIVITY 929972-1 929972-1数据手册

929972-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.2752 ¥ 2.3033
6000+ $ 0.2621 ¥ 2.1934
9000+ $ 0.2547 ¥ 2.1315
15000+ $ 0.2457 ¥ 2.0561
21000+ $ 0.2399 ¥ 2.0079
30000+ $ 0.234 ¥ 1.958
库存: 9000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 6909.9
