031-8646-011

产品分类: 圆形连接器-触头
厂牌: ITT
产品描述: ITT Cannon 圆形连接器插针 APD系列, 压接接线
供应商型号: JY-031-8646-011
供应商: 云汉优选
标准整包数: 1

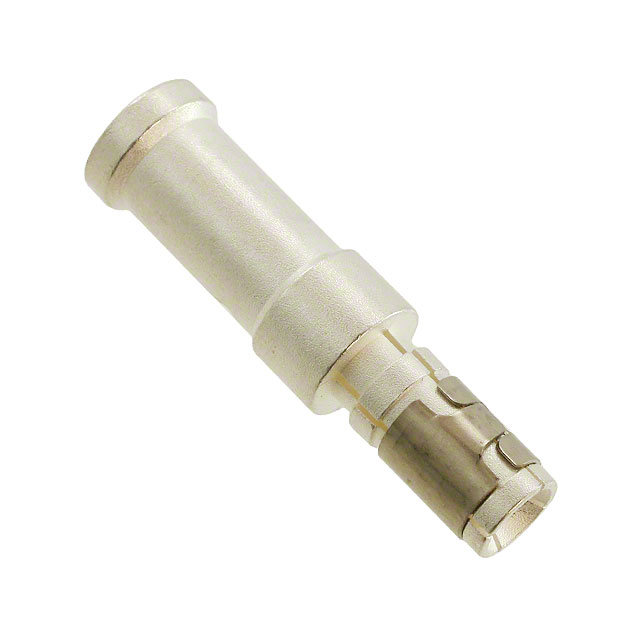

ITT 圆形连接器-触头 031-8646-011

031-8646-011概述

    Cannon APD / ISO 15170 Connectors: A Comprehensive Overview



    1. 产品简介




    产品类型:Cannon APD / ISO 15170 系列连接器是一系列高可靠性、高性能的全塑料直接型、线对线和后板安装式连接器。这些连接器适用于广泛的严苛环境应用,包括交通运输、重型车辆及特殊车辆等领域。

    主要功能:APD 系列连接器支持高达 51 针的接口,特别适合要求小型化、轻量化以及高密封性的应用环境。它们具备优异的电气性能,能够处理高达 245A 的电流,适用于电源分配、尾板提升装置、车载厨房设备、天线和基站的电源供应等场景。

    应用领域:这些连接器广泛应用于汽车、计算机/消费电子、工业仪器仪表、军事/航空航天、石油天然气田、电信手持设备、运输等多个行业领域。特别适用于需要承受高温、振动、油液腐蚀的应用场景,如车辆、飞机和工业机械等。


    2. 技术参数




    | 参数类别 | 描述 |
    |----------|-----|
    | 电气数据 | 操作电压:48 VDC;操作电流:见降额曲线;接触电阻:≤ 0.4 mΩ;电压耐受性:1000 VAC,持续60秒;绝缘电阻:≥ 10 MΩ;耐用性:50 次插拔循环。 |
    | 机械数据 | 耦合扭矩:≤ 2 Nm;静态负载(自由端子):350 N;温度范围:-40°C 至 125°C;湿度范围:最高95%相对湿度;密封等级:IP67。 |
    | 环境数据 | 盐雾试验:96小时,35°C;工业气候测试:SO2 浓度0.67%;流体兼容性:刹车液、自动传动液、燃油等;振动阻力:正弦波形,100 m/s²,3轴,24小时,室温下进行。 |


    3. 产品特点和优势




    优势:APD 系列连接器具有出色的密封性能,能有效防止液体渗入,非常适合应用于振动环境。同时,它们在高温、高湿环境下表现出色,满足恶劣条件下的可靠性和耐用性要求。特别是高功率版本,能在小体积内实现高达245A的电流承载能力,非常适用于重型车辆和运输设备中的电源分配系统。


    4. 应用案例和使用建议




    案例:在卡车和拖拉机中的电源分配、混合动力及电动汽车的电源管理系统中,APD 系列连接器已经得到了广泛应用。通过其坚固的结构设计和可靠的密封性能,能够有效地保护电路不受环境影响,确保电力系统的稳定运行。

    建议:在安装APD连接器时,建议使用正确的工具和配件,以确保良好的接触和密封效果。在选择电缆密封件时,应根据实际需求选择合适的型号。此外,为保证长期稳定的性能,建议定期进行检查和维护。


    5. 兼容性和支持




    兼容性:APD 系列连接器与同一系列的产品完全兼容,并且支持与其他标准接口的互换使用。此外,ITTCannon提供了全面的技术支持和服务,包括产品选型指导、定制化解决方案、故障排除以及现场技术支持等。

    支持信息:ITTCannon 提供了详尽的用户手册和技术资料,以及在线技术支持平台,帮助用户快速解决问题并获得所需的信息。


    6. 常见问题与解决方案




    | 问题描述 | 解决方案 |
    | -------- | -------- |
    | 接触不良 | 确保正确使用压接工具,选择合适的压接模具,并按照说明书中的步骤进行操作。 |
    | 密封失效 | 检查并更换损坏或老化的密封圈,确保安装过程中没有遗漏任何密封部件。 |
    | 电气故障 | 使用万用表检测连接器内部接触点是否完好,清洁接头以去除氧化层或污染物。 |


    7. 总结和推荐




    总结:Cannon APD / ISO 15170 系列连接器凭借其卓越的设计和高性能表现,在多种严苛环境中均能提供可靠的电气连接解决方案。尤其适用于需要高密封性、耐高低温及耐振动的应用场合。

    推荐:强烈推荐在需要高可靠性的电源分配系统、车辆设备及工业自动化等领域中使用此系列连接器。由于其强大的性能和广泛的应用范围,它们无疑是您项目中不可或缺的一部分。

031-8646-011参数

参数
线规 - AWG 7
线规 - mm2 10mm2
触头镀层
触头端接 压接
触头镀层厚度 -
触头尺寸 -
触头类型 Socket
长*宽*高 30.9mm(长度)
安装方式 压入式
零件状态 在售
包装方式 散装

031-8646-011厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

031-8646-011数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器-触头 ITT 031-8646-011 031-8646-011数据手册

031-8646-011封装设计

查看详情并下载
Symbol
Footprint
3D Model
