929971-1

产品分类: 圆形连接器-触头
厂牌: TE CONNECTIVITY
产品描述: 1mm2~2.5mm2 13~17 Socket 压接 2.5mm 1μm 锡 压入式
供应商型号: 929971-1
供应商: 云汉优选
标准整包数: 3000
TE CONNECTIVITY 圆形连接器-触头 929971-1

929971-1概述


    产品简介

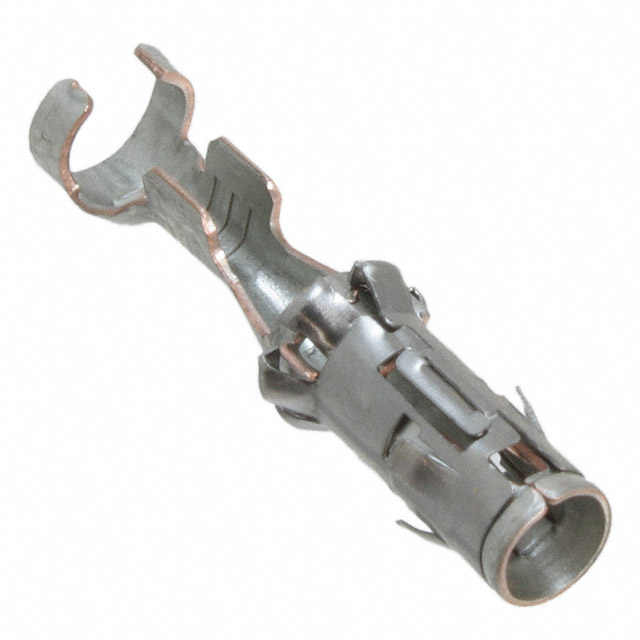

    本产品为TE Connectivity公司生产的型号为929971-1的汽车级圆形连接系统(Round Connector System)的插座(Socket)。它适用于直径为2.5毫米的插针,电线尺寸范围为17至13 AWG,对应的导线截面积为1到2.5平方毫米。该产品专为汽车领域的应用设计,旨在满足严格的电气和机械要求。

    技术参数


    - 插针直径:2.5毫米(0.098英寸)
    - 电线尺寸:17至13 AWG(1到2.5平方毫米)
    - 电流传输能力:25至40安培(电力)
    - 温度范围:操作温度范围为-40至130摄氏度(-40至266华氏度),最高操作温度可达130摄氏度(266华氏度)
    - 接触特征:接触尺寸为2.5毫米,采用镀锡工艺
    - 绝缘选项:未绝缘
    - 密封选项:不支持密封
    - 锁定特性:带有锁定弹簧

    产品特点和优势


    - 可靠性高:通过锁紧装置确保长期稳定的电气连接。
    - 耐高温:能够在广泛的温度范围内稳定工作,适用于极端环境。
    - 大电流传输能力:能够承载高达40安培的大电流,适用于各种汽车应用。
    - 易于安装和维护:采用标准尺寸和简单结构,便于快速安装和后续维护。
    - 环保合规:符合欧盟RoHS、ELV和REACH标准,对环境友好。

    应用案例和使用建议


    应用场景:
    - 汽车内部电器系统的连接,如电池、电机和其他高压电器部件的连接。
    - 需要稳定且可靠的大电流传输的应用场合。
    使用建议:
    - 确保安装时电线直径在规定的范围内,以避免接触不良。
    - 定期检查连接部位是否有松动或磨损,及时进行维护。
    - 在高振动环境下使用时,考虑额外固定措施以防止意外断开。

    兼容性和支持


    该产品与其他TE Connectivity的零部件具有良好的兼容性,如插针和外壳。TE公司提供全面的技术支持和售后服务,可拨打+1 800 522 6752获得帮助。

    常见问题与解决方案


    1. 问题:连接部位出现松动。
    - 解决方法:检查并重新锁紧锁紧装置;如果仍然存在松动现象,更换新件。
    2. 问题:接触电阻过高。
    - 解决方法:清洁接触面,确保没有灰尘和氧化物。必要时,可以使用专用清洁剂。
    3. 问题:温度超过额定值。
    - 解决方法:避免长时间在高温环境下使用,或者采取散热措施以降低工作温度。

    总结和推荐


    929971-1型插座在设计上充分考虑了汽车应用的需求,具备高可靠性和优异的电气性能。其广泛的工作温度范围和大电流传输能力使其成为汽车电气系统中不可或缺的组件。同时,该产品在环境友好性方面也表现良好,符合多项国际环保标准。因此,强烈推荐在需要高可靠性大电流传输的汽车电气系统中使用此款插座。

929971-1参数

参数
触头镀层厚度 1μm
触头尺寸 2.5mm
触头类型 Socket
线规 - AWG 13~17
线规 - mm2 1mm2~2.5mm2
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 卷带包装

929971-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

929971-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形连接器-触头 TE CONNECTIVITY 929971-1 929971-1数据手册

929971-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 1.7681
6000+ ¥ 1.7308
12000+ ¥ 1.6637
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 5304.3
直接购买
